Οι Κατηγορίες Ράστερ χρησιμοποιούνται για την ομαδοποίηση των ράστερ, σύμφωνα με τη λειτουργία τους στη μελέτη: Ράστερ Τεμνομένων (δύο τύποι), Ράστερ Κάλυψης, Ράστερ Σχεδίασης.
1.Ράστερ Τεμνομένων (δύο παραλλαγές):
•Για κατασκευαστικά στοιχεία (Τοίχος/Πλάκα/Δοκός/Υποστύλωμα/Στέγη/Κέλυφος/Μορφή/Ανάγλυφο): Τα ράστερ Τεμνομένων ανατίθενται μέσω του χαρακτηριστικού Δομικό Υλικό. Όταν ένα τέτοιο στοιχείο αποσυναρμολογείται (π.χ. σε ένα Σχέδιο Λεπτομέρειας), το ράστερ που προκύπτει θα ανήκει στην κατηγορία Ράστερ Τεμνομένων - Δομικό Υλικό. Ένα Ράστερ λεπτομέρειας αυτής της κατηγορίας, διατηρεί τις Φυσικές ιδιότητες του αρχικού κατασκευαστικού στοιχείου.
Αναθέστε αυτή την κατηγορία Ράστερ στα ράστερ που χρησιμοποιούνται στις λεπτομέρειες για την ανάλυση Θερμικής Γέφυρας του add-on EcoDesigner Star.
•Για GDL στοιχεία (Αντικείμενα, Τοιχοπετάσματα), ή για ένα ελεύθερης σχεδίασης Ράστερ που σχεδιάστηκε με το Εργαλείο Ράστερ, τα Ράστερ Τεμνομένων ανατίθενται στους διαλόγους Ρυθμίσεων των Ράστερ τους. Όταν ένα τέτοιο στοιχείο αποσυναρμολογείται, το ράστερ που προκύπτει θα ανήκει στην κατηγορία Ράστερ Τεμνομένων (χωρίς αντιστοίχηση φυσικών ιδιοτήτων).
Τα ράστερ Τεμνομένων μπορούν προαιρετικά να τοποθετούνται σε δικό τους ριζόχαρτο κατά τη λειτουργία μετατροπής DXF/DWG.
2.Ράστερ Κάλυψης: Τα ράστερ Κάλυψης μπορούν να χρησιμοποιηθούν για την εμφάνιση Πλακών, Στεγών, Κελυφών, Αναγλύφων, Μορφών και Χώρων στην Κάτοψη, χρησιμοποιώντας τους ελέγχους ΡΑΣΤΕΡ ΚΑΛΥΨΗΣ του διαλόγου Ρυθμίσεων του στοιχείου. Όταν ένα τέτοιο στοιχείο αποσυναρμολογείται (π.χ. σε ένα Σχέδιο Λεπτομέρειας), το ράστερ που προκύπτει θα ανήκει στην κατηγορία Ράστερ Κάλυψης.
Τα ράστερ Κάλυψης μπορούν προαιρετικά να τοποθετούνται σε δικό τους ριζόχαρτο κατά τη λειτουργία μετατροπής DXF/DWG.
Δείτε: Ανάθεση ενός Ράστερ Κάλυψης.
3.Ράστερ Σχεδίασης: Τα ράστερ Σχεδίασης, όπως και τα ράστερ των άλλων κατηγοριών, μπορούν να ανατεθούν για την εμφάνιση στοιχείων, ή είναι απλά 2D Ράστερ που σχεδιάστηκαν με το χέρι σε οποιοδήποτε παράθυρο μοντέλου. Ωστόσο, μπορεί να θέλετε να αναθέσετε ένα τέτοιο ράστερ στην κατηγορία “ράστερ κάλυψης” ή “ράστερ τεμνομένων”, για λόγους είτε απεικόνισης, είτε εξαγωγής. (Δείτε στη συνέχεια.)

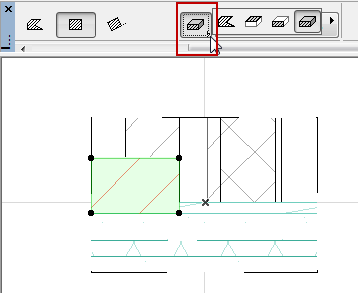

Αλλαγή Κατηγορίας 2D Στοιχείου Ράστερ
1.Επιλέξτε το στοιχείο Ράστερ στη μελέτη.
2.Πηγαίνετε στην Παλέτα Πληροφοριών του Εργαλείου Ράστερ (ή στις Ρυθμίσεις του Εργαλείου Ράστερ.)

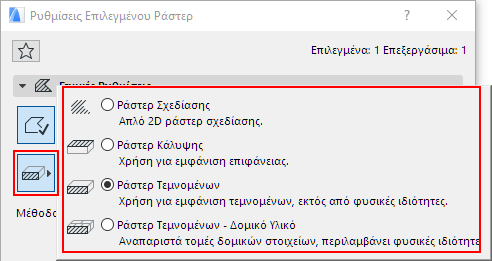

3.Αλλάξτε την Κατηγορία Ράστερ.
Για παράδειγμα, εάν σχεδιάσατε ένα ράστερ ως ένα αυτοκόλλητο λεπτομέρειας, για να χρησιμοποιηθεί ως ένα ράστερ τεμνομένων αλλάξτε την κατηγορία του από “Σχεδίασης” σε “Ράστερ Τεμνομένων - Δομικό Υλικό”. Με αυτόν τον τρόπο, αυτό το ράστερ θα συμπεριφέρεται όπως τα Δομικά Υλικά των κατασκευαστικών στοιχείων στη μελέτη, εάν επιλέξετε να τα εξάγετε σε ένα DWG ριζόχαρτο.
Αλλαγή Κατηγορίας Χαρακτηριστικού Τύπου Ράστερ
Στον διάλογο Τύποι Ράστερ, σε κάθε ράστερ έχει ανατεθεί μία ή περισσότερες Κατηγορίες Ράστερ. Αυτό φιλτράρει τα διαθέσιμα ράστερ στα pop-ups επιλογής ράστερ της διεπαφής χρήστη.
Δείτε: Καθορισμός Διαθεσιμότητας Ράστερ σε Pop-Ups.

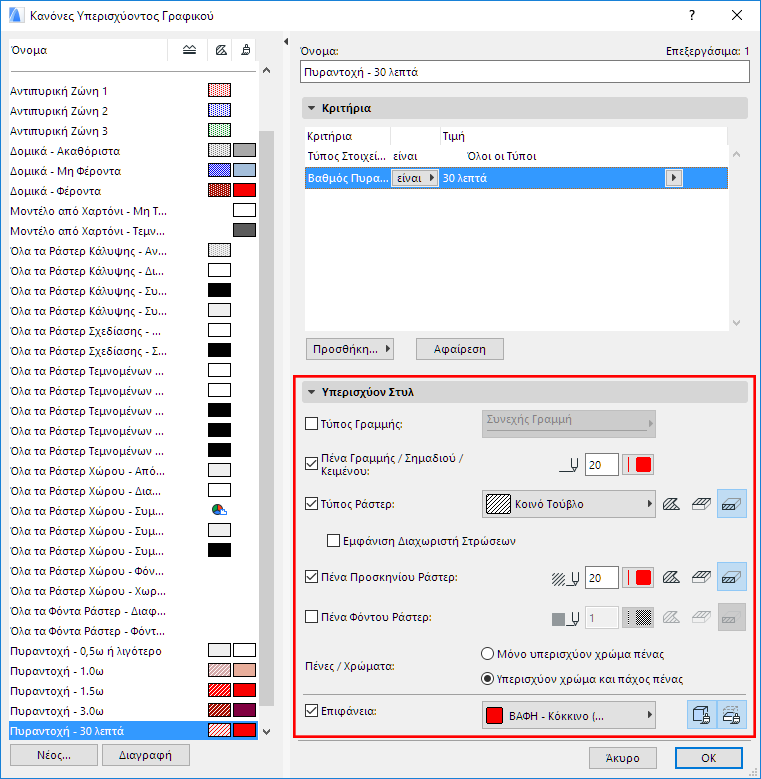

Χρήση Κατηγοριών Ράστερ για Έλεγχο της Εμφάνισης Ράστερ με Υπερισχύοντα Γραφικά
Εξ ορισμού, κάθε ράστερ της μελέτης θα εμφανίζεται όπως το ορίσατε στις Ρυθμίσεις Στοιχείου ή στις Ρυθμίσεις Ράστερ.
Ωστόσο, μπορείτε να χρησιμοποιήσετε Υπερισχύοντα Γραφικά για να παρακάμψετε αυτούς τους ορισμούς σε επίπεδο ρυθμίσεων, με υπερισχύοντα βάσει Κανόνων, που μπορούν να εφαρμόσουν υπερισχύοντα ράστερ ανά κατηγορία.
Χρησιμοποιήστε Έγγραφο > Υπερισχύοντα Γραφικά > Κανόνες Υπερισχύοντος Γραφικού.
Δείτε: Υπερισχύοντα Γραφικά.

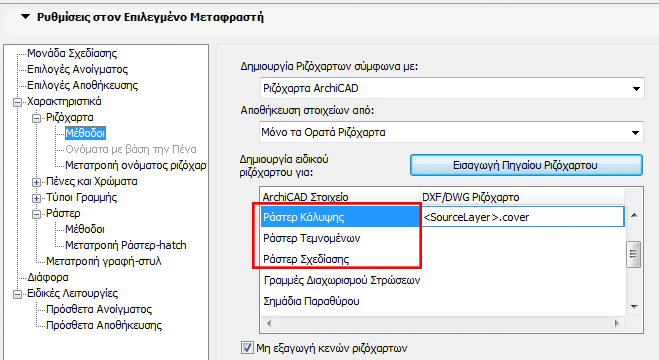

Χρήση Κατηγοριών Ράστερ για Βελτιστοποίηση Εξαγωγής σε DXF/DWG
Αυτό είναι χρήσιμο όταν εξάγετε τη μελέτη ARCHICAD σε διάταξη DXF/DWG: κατά τη διαδικασία εξαγωγής μπορείτε να καθορίσετε Ειδικά Ριζόχαρτα για τα εξαγόμενα ράστερ, με βάση την κατηγορία ράστερ.
Δείτε: Ειδικά Ριζόχαρτα.
Για παράδειγμα, μπορεί να έχετε σχεδιάσει 2D Ράστερ πάνω στις συνδέσεις Τοίχου/Πλάκας, μίας Τομής/Όψης. Πιθανότατα να θέλετε αυτά τα ράστερ να εξαχθούν στο DWG/DXF αρχείο που θα προκύψει, στα ίδια ριζόχαρτα με εκείνα των ράστερ που δημιουργήθηκαν από το μοντέλο. Επομένως το 2D Ράστερ που σχεδιάσατε (εξ ορισμού ένα Ράστερ Σχεδίασης) θα πρέπει να τοποθετηθεί στην κατηγορία Ράστερ Τεμνομένων - Δομικό Υλικό, όπως και τα ράστερ που δημιουργήθηκαν από την τομή του Τοίχου και της Πλάκας.
