Οι Διαστάσεις (Στάθμες) είναι συσχετισμένες, σημάδια στάθμης του επιπέδου σημείου που απεικονίζουν το ύψος ορόφου ή το κατακόρυφο ύψος ενός στοιχείου κατά μήκος του άξονα-Ζ. Είναι διαθέσιμες στην Κάτοψη και στα παράθυρα Φύλλο Εργασίας/Λεπτομέρεια.
Η αρχή από την οποία υπολογίζονται οι τιμές της Διάστασης (Στάθμες) ρυθμίζεται στις Ρυθμίσεις Εργαλείου Στάθμες.
Σημείωση: Στα παράθυρα Τομή/Όψη/ΕΟψη, χρησιμοποιήστε Διαστάσεις Όψης. Δείτε: Διαστάσεις Όψης.
1.Επιλέξτε το εργαλείο Στάθμες.

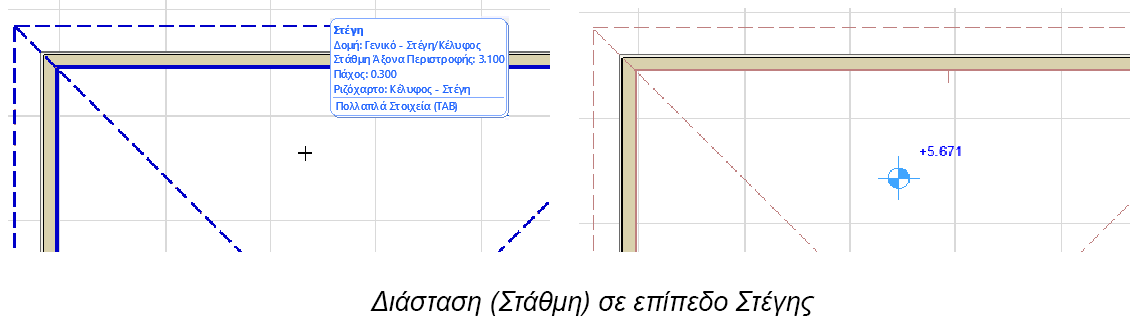

2.Αιωρήστε τον κέρσορα πάνω από το στοιχείο ή τον χώρο του οποίου το υψόμετρο θέλετε να διαστασιολογήσετε.
Εάν ο κέρσορας αιωρείται πάνω από πολλά στοιχεία, το Ταμπελάκι σας προτρέπει να πατήσετε το πλήκτρο Tab για να τονίσετε κυκλικά τα στοιχεία.
Η οπτική πληροφόρηση (τονισμός) πάνω από διαστασιολογήσιμα στοιχεία σας επιτρέπει να διακρίνετε το στοιχείο που θα διαστασιολογηθεί.
Σημείωση: Εάν η Βαρύτητα είναι ενεργή, μόνον στοιχεία αυτού του τύπου μπορούν να διαστασιολογηθούν. Δείτε παρακάτω.
3.Κάντε κλικ για να τοποθετήσετε τη Στάθμη.

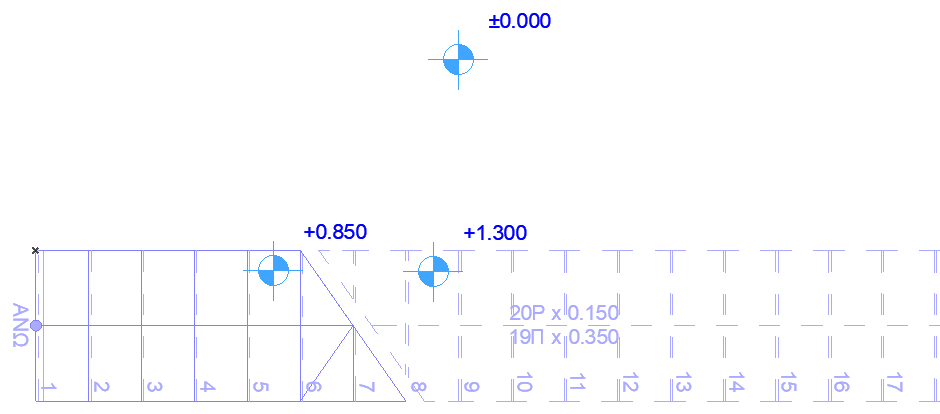

Διαστάσεις (Στάθμες) σε Πάτημα, Πλατύσκαλο, ή Δομή Πλατύσκαλου
Κατά την τοποθέτηση μίας Διάστασης (Στάθμη) σε ένα Συστατικό Σκάλας, χρησιμοποιήστε το πλήκτρο TAB για να εξασφαλίσετε ότι τονίζετε το σωστό συστατικό, και στη συνέχεια κάντε κλικ για να την τοποθετήσετε:

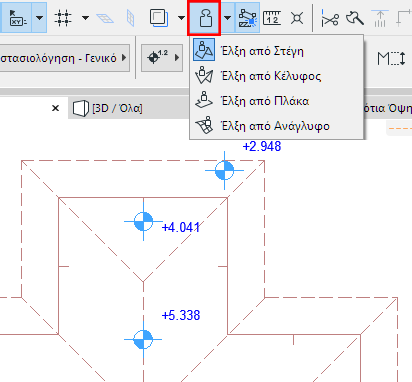

Διαστάσεις (Στάθμες) με Ενεργή Βαρύτητα
Εάν η Βαρύτητα είναι ενεργή, η Στάθμη μπορεί να τοποθετηθεί μόνο σε συγκεκριμένα στοιχεία που χρησιμοποιούν την βαρύτητα (Πλάκα, Στέγη, Κέλυφος ή Ανάγλυφο).
Για περισσότερες πληροφορίες, δείτε: Βαρύτητα.
Οι Στάθμες παραμένουν συνδεδεμένες με τα στοιχεία εκείνα πάνω στα οποία έχουν τοποθετηθεί, έστω και αν δεν εξακολουθούν να βρίσκονται εντός του περιγράμματος των στοιχείων αυτών. Αν μία Στάθμη βρίσκεται εκτός του περιγράμματος του στοιχείου με το οποίο είναι συνδεδεμένη, η τιμή της αλλάζει σύμφωνα με τους κανόνες που ακολουθούν:

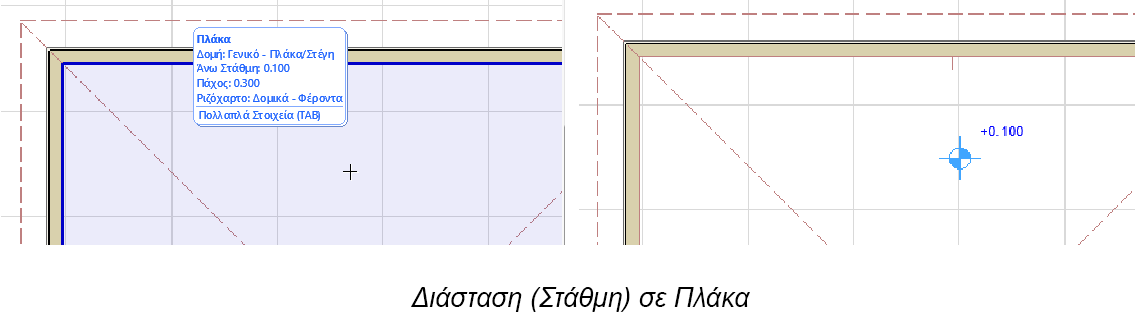

•Στις Πλάκες δεν υπάρχει καμία αλλαγή: η τιμή είναι ίδια με αυτήν που θα εμφανιζόταν αν η Στάθμη εξακολουθούσε να βρίσκεται μέσα στο περίγραμμα της Πλάκας.
•Στις Στέγες η τιμή που εμφανίζεται υπολογίζεται από την προβαλλόμενη επέκταση της στέγης (δηλαδή, υποδεικνύει ποια θα ήταν η στάθμη).
•Στα Ανάγλυφα εμφανίζεται το ύψος του Ορόφου, αλλά η Στάθμη παραμένει συσχετισμένη με το Ανάγλυφο.

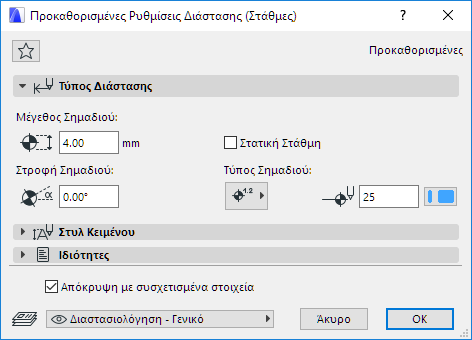

Ρυθμίσεις Εργαλείου Στάθμες
Διάσταση (Στάθμες) - Πάνελ Τύπος Διάστασης
Εισάγετε ένα ύψος για το Σημάδι Διάστασης (Στάθμες).
Γωνία Στροφής: Εισάγετε μία γωνία στροφής για το Σημάδι Διάστασης (Στάθμες). Το κείμενο θα στρέφεται μαζί του, διατηρώντας την αρχική του σχέση με το σύμβολο του σημαδιού.
Τύπος Σημαδιού: Κάντε κλικ στο pop-up για να εισάγετε ένα τύπο Σημαδιού για τη Διάσταση (Στάθμες).
Διάσταση (Στάθμες) - Πάνελ Στυλ Κειμένου
Δείτε: Κείμενο Διάστασης - Πάνελ Στυλ Κειμένου.

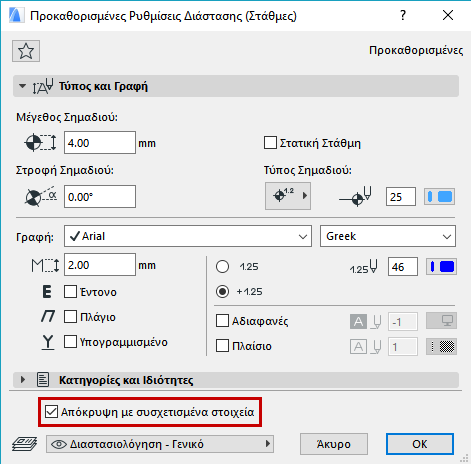

Απόκρυψη με Συσχετισμένα Στοιχεία
Εξ ορισμού, μία Διάσταση (Στάθμες) θα είναι κρυφή εάν το συσχετισμένο της στοιχείο είναι κρυφό (π.χ. σε ένα κρυμμένο ριζόχαρτο). Για να εμφανίζεται η Διάσταση (Στάθμες), ανεξαρτήτως εάν το συσχετισμένο με αυτή στοιχείο είναι ορατό, μη τσεκάρετε αυτό το κουτάκι.
