Στο ARCHICAD, τα ράστερ κάλυψης μπορούν να εφαρμοστούν σε Πλάκες, Ανάγλυφα, Στέγες, Κελύφη, Μορφές και Χώρους.
Πλάκες, Ανάγλυφα, Στέγες, Κελύφη και Μορφές

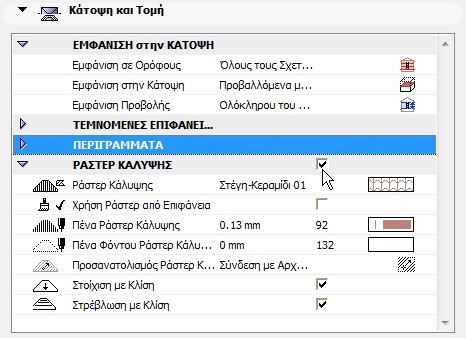

1.Πηγαίνετε στο πάνελ Κάτοψη και Τομή των Ρυθμίσεών τους ή πατήστε το κουμπί Κάτοψη και Τομή της Παλέτας Πληροφοριών.
2.Τσεκάρετε το κουτάκι Ράστερ Κάλυψης.
3.Κάντε κλικ στο pop-up της παραμέτρου Ράστερ Κάλυψης για να προσπελάσετε τη λίστα των διαθέσιμων τύπων ράστερ, και επιλέξτε από την pop-up λίστα τον Τύπο Ράστερ που θέλετε.
Σημείωση: Εδώ είναι διαθέσιμα μόνον εκείνα τα Ράστερ που έχουν οριστεί ως Ράστερ Κάλυψης στις Επιλογές > Χαρακτηριστικά Στοιχείων > Τύποι Ράστερ.
4.Με τους ελέγχους των ράστερ κάλυψης που ακολουθούν:
–Επιλέξτε Πένα και Φόντο για το Ράστερ Κάλυψης.
–Εάν το Δομικό Υλικό του στοιχείου χρησιμοποιεί μία επιφάνεια που έχει μία διανυσματική διαγράμμιση, μπορείτε να επιλέξετε να εμφανίζεται αυτή: τσεκάρετε το Χρήση Ράστερ από Επιφάνεια.
–Χρησιμοποιήστε την παράμετρο Προσανατολισμός Ράστερ Κάλυψης για να ορίσετε τον προσανατολισμό του μοτίβου του ράστερ.
Δείτε: Ορισμός Προσανατολισμού Μοτίβων Ράστερ (Διανυσματικού ή από ΣΥΜΒΟΛΟ).
Χώροι

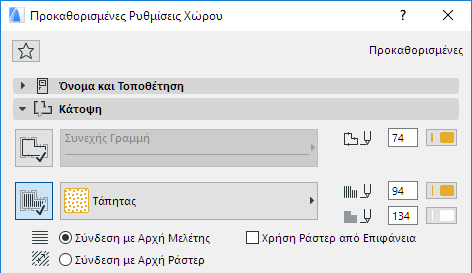

1.Στις Ρυθμίσεις Χώρου (πάνελ Κάτοψη) ενεργοποιήστε το κουμπί “Ράστερ Κάλυψης”, με κλικ σε αυτό.
2.Κάντε κλικ στο όνομα ράστερ ή στο εικονίδιο για να εμφανιστεί η λίστα με τους διαθέσιμους τύπους ράστερ και επιλέξτε από την pop-up λίστα τον Τύπο Ράστερ που θέλετε.
–Εάν το Δομικό Υλικό του Χώρου χρησιμοποιεί μία επιφάνεια που έχει μία διανυσματική διαγράμμιση, μπορείτε να επιλέξετε να εμφανίζεται αυτή: τσεκάρετε το Χρήση Ράστερ από Επιφάνεια.
–Επιλέξτε ένα στρογγυλό κουμπί για να ορίσετε τον προσανατολισμό του μοτίβου του ράστερ.
Δείτε: Ορισμός Προσανατολισμού Μοτίβων Ράστερ (Διανυσματικού ή από ΣΥΜΒΟΛΟ).
