Τροποποίηση Σχεδίων στην Πινακίδα

Ενώ οι τροποποιήσεις των τοποθετημένων σχεδίων στην Πινακίδα γίνονται στις αρχικές τους απόψεις, υπάρχει ένας αριθμός ειδικών λειτουργιών που είναι διαθέσιμες στο παράθυρο Πινακίδας.

Οι ενέργειες που γίνονται σε σχέδια στο παράθυρο Πινακίδας δεν επηρεάζουν την αρχική άποψη.

Ένα τοποθετημένο σχέδιο στην Πινακίδα μπορεί να διασταλεί εάν σύρετε ένα από τα χαρακτηριστικά του σημεία, μετά την επιλογή του με το εργαλείο Βέλος.

Μπορείτε επίσης να σύρετε ή να στρέψετε τοποθετημένα σχέδια ή τα αντίγραφά τους.

Με την εντολή Επεξεργασία > Μετακίνηση > Αντίτυπα, μπορείτε να δημιουργήσετε πολλά αντίτυπα του ίδιου Σχεδίου και αργότερα να τα τροποποιήσετε.

Η Πινακίδα και το Μοντέλο μπορούν να αναφέρονται σε διαφορετικούς πίνακες πενών. Αυτό σημαίνει, ότι μπορείτε να ορίσετε ξεχωριστό σύνολο πενών για χρήση με τις Πινακίδες για καλύτερο αποτέλεσμα στην εκτύπωση και το πλοτάρισμα.

Σημείωση: Το Σύνολο Πενών Πινακίδας επηρεάζει στοιχεία που είναι τοποθετημένα άμεσα στην Πινακίδα (στοιχεία της Γενικής Πινακίδας όπως είναι τα Πινακάκια). Το σύνολο πενών Σχεδίου επηρεάζει το περιεχόμενο των τοποθετημένων σχεδίων και καθορίζεται στις Ρυθμίσεις Σχεδίου.

Για περισσότερες πληροφορίες, δείτε: Σύνολα Πενών.

Εξ ορισμού, τα σχέδια εμφανίζονται χρησιμοποιώντας τα σύνολα πενών που ορίστηκαν στην πηγαία τους άποψη.

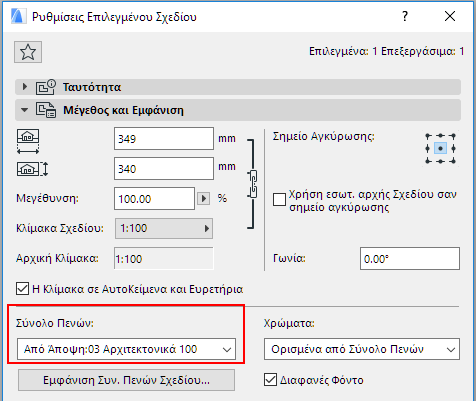

Το κουμπί Εμφάνιση Συν. Πενών Σχεδίου σας επιτρέπει να δείτε, να επεξεργαστείτε και να μετονομάσετε αυτό το σύνολο πενών.

Εναλλακτικά, χρησιμοποιήστε το αναδιπλούμενο μενού Σύνολο Πενών στις Ρυθμίσεις Σχεδίου για να επιλέξετε οποιοδήποτε άλλο σύνολο πενών από τα σύνολα πενών της μελέτης.

Επιλέγοντας την εντολή Επεξεργασία > Διάσπαση στην Τρέχουσα Άποψη, θα μετατρέψετε τα επιλεγμένα στοιχεία σε πρωτογενή σχεδιαστικά στοιχεία (σημεία, γραμμές και ράστερ). Ο εμφανιζόμενος διάλογος σας δίνει την επιλογή να διατηρήσετε τα αρχικά στοιχεία μαζί με τα πρωτογενή ή να αντικαταστήσετε τα αρχικά στοιχεία με τα πρωτογενή σχεδιαστικά στοιχεία. Στην τελευταία περίπτωση, το τοποθετημένο σχέδιο θα διαγραφεί.

Δείτε: Διάσπαση στην Τρέχουσα Άποψη.
