Για μία περιγραφή των γενικών ρυθμίσεων που είναι κοινές για όλα τα εργαλεία της Εργαλειοθήκης, δείτε: Εργασία στους Διαλόγους Ρυθμίσεων Εργαλείων.
Το Εργαλείο Σχέδιο σας επιτρέπει τον έλεγχο και τη διαχείριση των σχεδίων που τοποθετήθηκαν στη μελέτη. Τα Σχέδια μπορούν να εισαχθούν είτε σε απόψεις Μοντέλου (εκτός από απόψεις 3D ή Πίνακα), είτε σε Πινακίδες.
Σχετικά Θέματα:
Διπλό-κλικ στο εργαλείο Σχέδιο ανοίγει τον διάλογο Ρυθμίσεις Σχεδίου, που περιέχει τέσσερα πάνελ: Ταυτότητα, Ιδιότητες, Πλαίσιο και Τίτλος. Στο κάτω μέρος του διαλόγου, όπως και σε όλα τα εργαλεία, υπάρχει το pop-up μενού επιλογής του Ριζόχαρτου.
ID Σχεδίου: Δώστε ένα ID στο τοποθετημένο σχέδιο.
Σημείωση: Για ένα Σχέδιο που τοποθετήθηκε σε μία άποψη μοντέλου, αυτό το πεδίο είναι κενό.
•Από Πινακίδα: Αν διαλέξετε αυτήν την επιλογή, το ID Σχεδίου εξαρτάται από τις Ρυθμίσεις της Πινακίδας στην οποία είναι τοποθετημένο το Σχέδιο. Στις Ρυθμίσεις Πινακίδας, δείτε το πάνελ “IDs των Σχεδίων αυτής της Πινακίδας”.
•Από ID Άποψης: Το ID Σχεδίου θα ισοδυναμεί με το ID της πηγαίας Άποψης, αν υπάρχει.
•Ειδικό: Εισάγετε ένα ειδικό ID Σχεδίου στο πεδίο κειμένου, στα δεξιά.
Να Συμπεριληφθεί το Σχέδιο στη σειρά ID: Τσεκάρετε αυτό το κουτάκι για να συμπεριλάβετε το σχέδιο στη σειρά ID, ακόμα και αν πρόκειται για ένα ειδικό ID.
Όνομα Σχεδίου: Διαλέξτε μία μέθοδο ονομασίας αυτού του Σχεδίου. Αν η πηγή του τοποθετημένου σχεδίου είναι μία άποψη ARCHICAD, διατίθενται οι εξής επιλογές:
•Από Άποψη: μόνον Όνομα
•Από Άποψη: ID + Όνομα
•ΕΙΔΙΚΗ
Αν η πηγή του τοποθετημένου σχεδίου είναι ένα εξωτερικό αρχείο, διατίθενται οι εξής επιλογές:
•Από Πηγαίο αρχείο
•ΕΙΔΙΚΗ

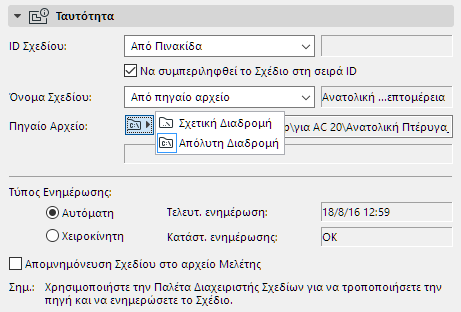

•Πηγαίο Αρχείο: Αυτό το πεδίο εμφανίζει τη διαδρομή αρχείου του τοποθετημένου Σχεδίου, εφόσον είναι ένα εξωτερικά συνδεδεμένο αρχείο. Κάντε κλικ στο εικονίδιο του ντοσιέ/φακέλου για να επιλέξετε την εμφάνιση της διαδρομής αρχείου σαν απόλυτη ή σχετική.
Αν η πηγή του Σχεδίου είναι μία άποψη που τοποθετήθηκε από την τρέχουσα μελέτη ARCHICAD, το πηγαίο αρχείο εμφανίζεται σαν “Εσωτερικό”.
•Άποψη ARCHICAD: Αυτό το πεδίο εμφανίζεται όταν το πηγαίο Σχέδιο είναι μία άποψη ARCHICAD (εσωτερική ή εξωτερική), και εμφανίζει τη διαδρομή αρχείου της άποψης.
•Αρ. Σελίδας: Αυτό το πεδίο εμφανίζεται όταν το πηγαίο Σχέδιο είναι ένα πολυσέλιδο έγγραφο (π.χ. ένα PDF Αρχείο), και εμφανίζει τον αριθμό σελίδας που χρησιμοποιείται για το τοποθετημένο Σχέδιο.
•Τύπος Ενημέρωσης: Επιλέξτε ένα στρογγυλό κουμπί για να καθορίσετε τη μέθοδο ενημέρωσης αυτού του Σχεδίου.
•Αυτόματη: Σημαίνει ότι το τοποθετημένο στην πινακίδα σχέδιο θα ενημερώνεται αυτόματα όταν ενεργοποιείται η πινακίδα. Αν ένα σχέδιο προέρχεται από μία πηγή διαφορετική από το ανοικτό αρχείο μελέτης, τότε το ARCHICAD θα ελέγξει αν χρειάζεται ενημέρωση ή όχι.
•Χειροκίνητη: Σημαίνει ότι το σχέδιο είναι παγωμένο στην κατάσταση που ήταν η πηγαία του άποψη ή το αρχείο του όταν τοποθετήθηκε στην πινακίδα. Είναι χρήσιμο όταν θέλετε να διατηρήσετε τα σχέδια ανέπαφα μέχρι την έγκρισή τους ή πρόκειται να προχωρήσετε στην επόμενη φάση της εργασίας σας.
Για να ενημερώσετε το σχέδιο ή να τροποποιήσετε την πηγή του, χρησιμοποιήστε την Παλέτα Διαχειριστής Σχεδίων.
•Τα πεδία Τελευτ. ενημέρωση και Κατάστ. ενημέρωσης σας πληροφορούν για την τρέχουσα κατάσταση ενημέρωσης αυτού του σχεδίου.
Για περισσότερες πληροφορίες, δείτε: Διαχείριση και Ενημέρωση Τοποθετημένων Σχεδίων.
•Απομνημόνευση Σχεδίου στο Αρχείο Μελέτης: Εξ ορισμού, αυτό το κουτάκι είναι τσεκαρισμένο. Εσωτερικά και εξωτερικά σχέδια θα απομνημονεύονται στο αρχείο μελέτης.
Σημείωση: Όταν δεν είναι τσεκαρισμένο, τότε τα εξωτερικά πηγαία αρχεία των Σχεδίων (αν υπάρχουν) θα γίνουν διαθέσιμα όταν ανοίξετε τη μελέτη σε μία διαφορετική θέση.
Πάνελ Μέγεθος και Εμφάνιση Σχεδίου
Τα τέσσερα πρώτα πεδία - Πλάτος, Ύψος, Μεγέθυνση και Κλίμακα Σχεδίου - είναι αλληλοσυσχετισμένα, όπως δηλώνει και το εικονίδιο αλυσίδα. Μία αλλαγή σε οποιοδήποτε από τα πεδία θα επιφέρει αντίστοιχες αλλαγές στα άλλα τρία πεδία, ώστε οι αναλογίες του σχεδίου να παραμένουν σταθερές. Χρησιμοποιήστε αυτά τα πεδία για να ορίσετε το μέγεθος του τοποθετημένου σχεδίου είτε σε μονάδες μέτρησης, είτε σαν ένα ποσοστό του αρχικού του μεγέθους (το Μεγέθυνση).

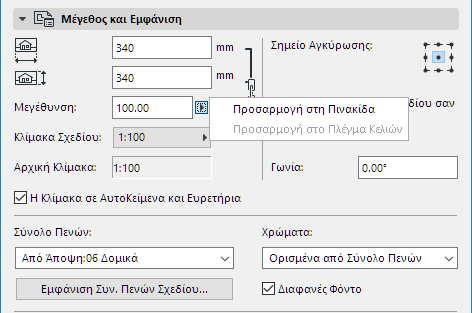

Σημείωση: Αν θέλετε, μπορείτε να χρησιμοποιήσετε μία από τις δύο επιλογές αυτόματης Μεγέθυνσης: είτε την Προσαρμογή στη Πινακίδα, είτε την Προσαρμογή στο Πλέγμα Κελιών εάν το Σχέδιο είναι τοποθετημένο σε ένα πλέγμα.
Κλίμακα Σχεδίου: Εξ ορισμού, αυτό το πεδίο δείχνει την κλίμακα του σχεδίου όπως έχει οριστεί στην πηγαία του άποψη ARCHICAD.
Σημείωση: Για Σχέδια τοποθετημένα σε Απόψεις Μοντέλου και για τοποθετημένες Εικόνες και PDF έγγραφα, δεν εμφανίζεται κλίμακα. Αντί αυτής εμφανίζεται η Ανάλυση του σχεδίου (σε dpi).
Αν θέλετε να αλλάξετε την κλίμακα του Σχεδίου στην πινακίδα (αντί να χρησιμοποιηθεί η αρχική κλίμακα της πηγαίας άποψης), διαλέξτε ένα προκαθορισμένο συντελεστή κλίμακας από το pop-up Κλίμακα Σχεδίου ή εισάγετε οποιαδήποτε άλλη ειδική κλίμακα. Οι τιμές Πλάτος/Ύψος/Μεγέθυνση θα αλλάξουν για να ανταποκρίνονται στη νέα κλίμακα Σχεδίου.
Σημείωση: Αν το μέγεθος του πηγαίου σχεδίου, όπως καθορίστηκε στις Ρυθμίσεις Γενικής Πινακίδας, είναι μεγαλύτερο από το μέγεθος Χαρτιού που έχετε επιλέξει εδώ, το ARCHICAD θα αλλάξει αυτόματα το μέγεθος εξαγωγής του σχεδίου, ώστε να χωρέσει στη σελίδα.
Η εξειδίκευση της κλίμακας Σχεδίου δεν επηρεάζει την κλίμακα των αντικειμένων μέσα στο σχέδιο. Ισοδυναμεί με μία γραφική αλλαγή μεγέθους του Σχεδίου, όπως είναι η μεγέθυνση ενός εγγράφου με ένα φωτοτυπικό μηχάνημα.
Η προσαρμοσμένη Κλίμακα Σχεδίου ξεχωρίζει από την Αρχική Κλίμακα. Ξεχωριστές εγγραφές ΑυτοΚειμένου και παράμετροι Τίτλου είναι διαθέσιμες για την Κλίμακα Σχεδίου και την Αρχική Κλίμακα: εάν τοποθετήσετε ένα ΑυτοΚείμενο για την “Κλίμακα Σχεδίου” σε μία Πινακίδα ή σε μία Γενική Πινακίδα, εμφανίζονται οι Κλίμακες όλων των Σχεδίων σε αυτήν την Πινακίδα.
Δείτε: ΑυτοΚείμενο.
Αρχική Κλίμακα: Αυτό το πεδίο παρέχει πληροφόρηση για την κλίμακα της πηγαίας άποψης του σχεδίου.
Η Κλίμακα σε ΑυτοΚείμενα και Ευρετήρια: Η κλίμακα Σχεδίου μπορεί να συμπεριληφθεί στις εξαγωγές σας, μέσω ΑυτοΚειμένου (π.χ. σε ένα Ευρετήριο ή σε μία Πινακίδα). Ωστόσο, για μερικά Σχέδια, η προκύπτουσα τιμή κλίμακας μπορεί να είναι παραπλανητική - για παράδειγμα, εάν το Σχέδιο τοποθετήθηκε ως τμήμα ενός PDF αρχείου. Επειδή το ARCHICAD δεν μπορεί να ερμηνεύσει το περιεχόμενο του PDF, σε αυτή την περίπτωση δεν υπάρχει καμία περίπτωση εμφάνισης της κλίμακας Σχεδίου. Μην τσεκάρετε το κουτάκι για τέτοια Σχέδια.
Σημείο Αγκύρωσης: Το σημείο αγκύρωσης χρησιμοποιείται σαν το σημείο με το οποίο τοποθετείται το σχέδιο στην πινακίδα. Αγκύρωση είναι το σημείο στο οποίο είναι προσκολλημένος ο κέρσορας στο σχέδιο κατά τους χειρισμούς τοποθέτησής του στην Πινακίδα. Το ίδιο Σημείο Αγκύρωσης θα λειτουργεί και σαν το σταθερό σημείο του σχεδίου σε περίπτωση τροποποίησης των στοιχείων του (π.χ. συστολή/διαστολή) στην πηγαία του άποψη.
Έχετε δύο τρόπους προσδιορισμού του σημείου αγκύρωσης Σχεδίου. Επιλέξτε μία από τις δύο:
•Χρήση εσωτ. αρχής Σχεδίου σαν σημείο αγκύρωσης: Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε την αρχή του Σχεδίου σαν ένα σημείο αγκύρωσης μετά από την τοποθέτησή του.
•Σημείο Αγκύρωσης: Κάντε κλικ σε ένα από τα εννέα σημεία για να το χρησιμοποιήσετε σαν σημείο αγκύρωσης.

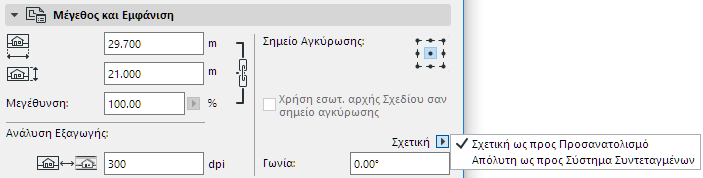

Γωνία: Αν θέλετε, εισάγετε μία γωνία στροφής σε μοίρες για τη θέση του Σχεδίου.
Για Σχέδια που τοποθετούνται σε μία Κάτοψη, σε μία Λεπτομέρεια, σε ένα Φύλλο Εργασίας ή σε ένα 3D Έγγραφο, το πεδίο Γωνία περιλαμβάνει έναν πρόσθετο έλεγχο:
Χρησιμοποιήστε το pop-up για να καθορίσετε τον τρόπο ερμηνείας της τιμής αυτής της γωνίας κατά την τοποθέτηση του στοιχείου:
•Σχετική ως προς Προσανατολισμό (η γωνία θα μετρηθεί σε σχέση με την Προσανατολισμένη Άποψη), είτε
•Απόλυτη ως προς Σύστημα Συντεταγμένων (η γωνία θα μετρηθεί από το σημείο (0,0) των συντεταγμένων της μελέτης).
Για περισσότερες πληροφορίες, δείτε: Ορισμός Προσανατολισμού.

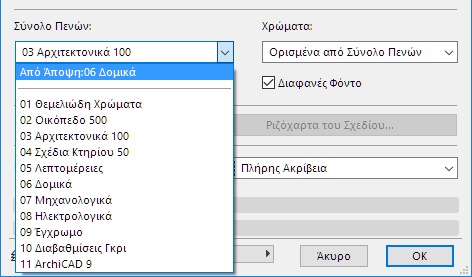

Στις Προκαθορισμένες Ρυθμίσεις Σχεδίου μπορείτε να καθορίσετε το σύνολο πενών των νέων Σχεδίων που θα τοποθετήσετε:
•Από Άποψη: Το τοποθετημένο Σχέδιο χρησιμοποιεί το σύνολο πενών που ανατέθηκε στην πηγαία άποψη του Σχεδίου. Το Σύνολο Πενών ανατίθεται σε μία άποψη στις Ρυθμίσεις Άποψης.
Αν το Σύνολο Πενών της πηγαίας μελέτης αλλάξει, το σύνολο πενών του σχεδίου θα αλλάξει αντιστοίχως, μετά από μία ενημέρωση.
Στις Ρυθμίσεις Επιλεγμένου Σχεδίου, το τοποθετημένο Σχέδιο θα χρησιμοποιήσει εξ ορισμού το σύνολο πενών “Από Άποψη” (αυτό της πηγαίας άποψής του).
•Από πηγαίο αρχείο: Εάν η πηγή του τοποθετημένου Σχεδίου είναι ένα εξωτερικό διανυσματικό αρχείο, χρησιμοποιείται (εξ ορισμού) το σύνολο πενών αυτού του πηγαίου αρχείου.
Για να αναθέσετε ένα άλλο σύνολο πενών σε ένα τοποθετημένο σχέδιο ή σαν το προκαθορισμένο σύνολο πενών για τα προς τοποθέτηση σχέδια, κάντε κλικ στο αναδιπλούμενο μενού Σύνολο Πενών και διαλέξτε ένα άλλο σύνολο.

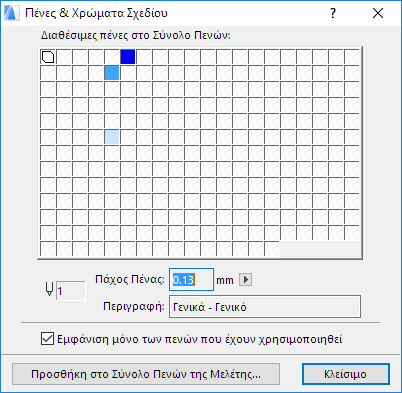

Για να δείτε τις πένες που χρησιμοποιούνται από την πηγαία άποψη του Σχεδίου, κάντε κλικ στο κουμπί Εμφάνιση Συν. Πενών Σχεδίου.
Εδώ μπορείτε να επεξεργαστείτε το σύνολο πενών. Μετά την επεξεργασία κάντε κλικ στο κουμπί Προσθήκη στο Σύνολο Πενών της Μελέτης.

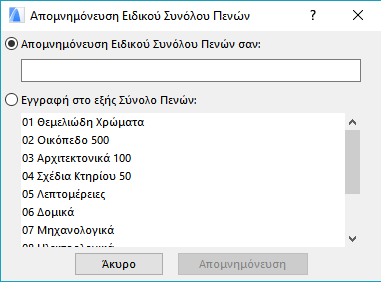

•Κάντε κλικ στο Απομνημόνευση Συνόλου Πενών του Σχεδίου σαν, για να αποθηκεύσετε το τροποποιημένο Σύνολο Πενών με ένα νέο όνομα, μεταξύ των συνόλων πενών της μελέτης.
•Κάντε κλικ στο Εγγραφή στο εξής Σύνολο Πενών και στη συνέχεια επιλέξτε ένα Σύνολο Πενών, το οποίο θα αντικατασταθεί από αυτό που προτίθεστε να αποθηκεύσετε.
Χρώματα
Εξ ορισμού, το Σχέδιο θα εμφανίζει τα χρώματα που καθορίστηκαν στο επιλεγμένο σύνολο πενών. Εντούτοις, διατίθενται περαιτέρω επιλογές αγνόησης ρυθμίσεων: αντί για τα χρώματα του επιλεγμένου συνόλου πενών, χρησιμοποιήστε σαν ενιαία ρύθμιση το Γκρι ή το Ασπρόμαυρο, μόνο για αυτό το σχέδιο.
Σημείωση: Κατά την εκτύπωση μίας πινακίδας έχετε τη δυνατότητα, τσεκάροντας το κουτάκι Ασπρόμαυρο στις Ρυθμίσεις Εκτύπωσης Πινακίδας, να επιλέξετε Ασπρόμαυρη εξαγωγή, ανεξάρτητα από τη ρύθμιση χρώματος στις Ρυθμίσεις Σχεδίου.
Δείτε: Εκτύπωση Πινακίδας.
Διαφανές Φόντο: Τσεκάρετε αυτό το κουτάκι για να εξασφαλίσετε ότι το Σχέδιο εμφανίζεται με ένα διαφανές φόντο.

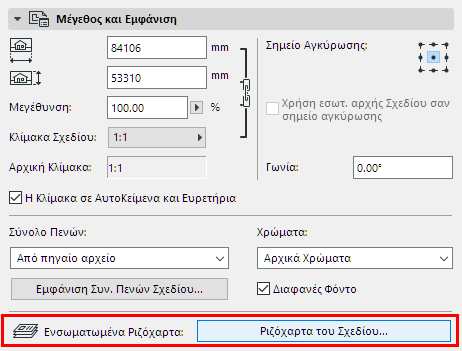

Αυτός ο έλεγχος είναι ενεργός, εάν η πηγή του επιλεγμένου Σχεδίου είναι ένα αρχείο DWG, DXF ή DWF.

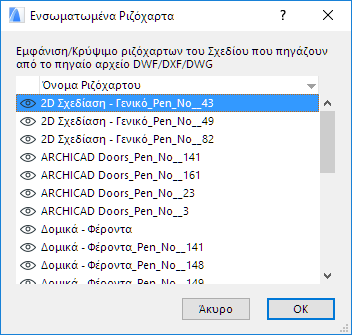

Χρησιμοποιήστε τον, εάν θέλετε να ελέγξετε την απεικόνιση του Σχεδίου με εμφάνιση ή απόκρυψη των ριζόχαρτων (δηλ. τα ριζόχαρτα του πηγαίου αρχείου). Κάντε κλικ στο Ριζόχαρτα του Σχεδίου για να φέρετε στο προσκήνιο μία λίστα των ριζόχαρτων του Σχεδίου (ενσωματωμένα). Κάντε κλικ στο εικονίδιο “μάτι”, για να κλείσετε οποιοδήποτε ριζόχαρτο θέλετε να αποκρύψετε.
Μπορείτε να ταξινομήσετε αυτήν τη λίστα είτε ανά όνομα Ριζόχαρτου, είτε ανά κατάσταση εμφάνισης/κρυψίματος, με κλικ στο άνω μέρος της σχετικής στήλης.
Μόλις κάνετε κλικ στο ΟΚ για να κλείσετε τις Ρυθμίσεις Σχεδίου, οποιαδήποτε αλλαγή έχετε κάνει στην κατάσταση εμφάνισης/κρυψίματος των Ενσωματωμένων Ριζόχαρτων, θα υλοποιηθεί στο ARCHICAD (δηλαδή, τα στοιχεία των ριζόχαρτων που ορίσατε ως “κρυφά” θα εξαφανιστούν) και δεν απαιτείται καμία ενημέρωση σχεδίου.
Εάν τροποποιήσετε την πηγή του Σχεδίου και στη συνέχεια ενημερώσετε το Σχέδιο στο ARCHICAD:
•οποιαδήποτε νέα ριζόχαρτα δημιουργήθηκαν στο πηγαίο αρχείο, θα εμφανιστούν στο Σχέδιο ARCHICAD
•οποιαδήποτε ριζόχαρτα διαγράφηκαν ή κρύφτηκαν από το πηγαίο αρχείο, θα διαγραφούν από το Σχέδιο ARCHICAD
Εάν κάνετε διάσπαση αυτού του Σχεδίου, τότε μόνον τα στοιχεία των ριζόχαρτων Σχεδίου που είναι ορατά εκείνη τη στιγμή θα τοποθετηθούν στη μελέτη ARCHICAD.
Κρύψιμο Ενσωματωμένου Ριζόχαρτου Σχεδίου από Πινακίδα
Ένας γρήγορος τρόπος απόκρυψης του ενσωματωμένου ριζόχαρτου ενός Σχεδίου είναι μέσα από το θεματικό του μενού στην ίδια την Πινακίδα.

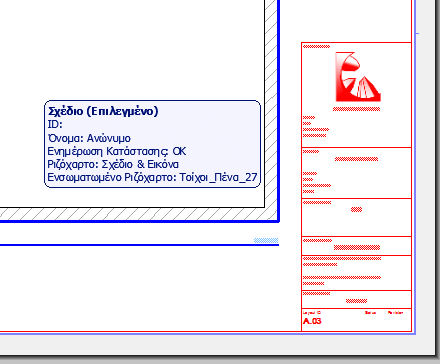

Εξακριβώστε πρώτα το όνομα του ενσωματωμένου ριζόχαρτου: εστιάστε στο Σχέδιο, χρησιμοποιήστε τον κέρσορα για αναγνώριση ενός σημείου ή μίας γραμμής του Σχεδίου και δείτε στο Ταμπελάκι το όνομα του ενσωματωμένου ριζόχαρτου αυτού του τμήματος του Σχεδίου:

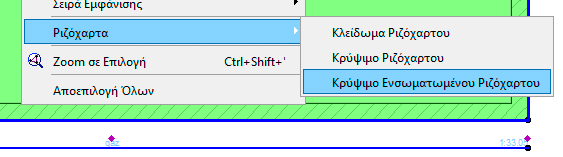

Τώρα, με τον κέρσορα στο επιλεγμένο στοιχείο του σχεδίου (π.χ. το περίγραμμα του τοίχου), φέρτε στο προσκήνιο το θεματικό μενού: στο υπομενού Ριζόχαρτα, εμφανίζεται η εντολή Κρύψιμο Ενσωματωμένου Ριζόχαρτου. Επιλέξτε αυτήν την εντολή για να κρύψετε το ενσωματωμένο ριζόχαρτο.
Σημείωση: εάν υπάρχουν πολλά Στοιχεία στη θέση του κέρσορα, θα κρυφτεί το ενσωματωμένο ριζόχαρτο του στοιχείου που είναι πάνω από τα άλλα.
Επιλέξτε μία διάταξη για την εμφάνιση στην οθόνη αυτού του Σχεδίου στην Πινακίδα. Σε μεγάλες μελέτες, αυτή η επιλογή μπορεί να επηρεάσει την ταχύτητα ανακατασκευής της μελέτης:
Σε μεγάλα Βιβλία Πινακίδων, αυτή η επιλογή μπορεί να επηρεάσει σημαντικά την ταχύτητα πλοήγησης:
•Πλήρης Ακρίβεια (σχέδιο που εμφανίζεται με πλήρεις λεπτομέρειες, ανακατασκευάζεται πάντα)
•Γρήγορη Προεπισκόπηση (ταχύτερη πλοήγηση ενώ η ανακατασκευή Σχεδίου γίνεται μόνο μετά από ρητή Ανακατασκευή της Πινακίδας ή όταν γίνει μία ενημέρωση Σχεδίου)
•Χωρίς Προεπισκόπηση (ταχύτατη πλοήγηση)
Εάν επιλέξετε Γρήγορη Προεπισκόπηση, θα εμφανιστεί το κείμενο “Γρήγορη Προεπισκόπηση”. Το σχεδιαστικό περιεχόμενο είναι μία ακριβής διανυσματική προεπισκόπηση, αλλά μπορεί να χάνονται κάποιες λεπτομέρειες: κάποιοι τύποι διακεκομμένων γραμμών θα εμφανίζονται συνεχείς και κάποια ράστερ θα εμφανίζονται συμπαγή.
Εάν επιλέξετε Χωρίς Προεπισκόπηση, το πλαίσιο Σχεδίου θα εμφανίζεται με το κείμενο “Χωρίς Προεπισκόπηση” στη θέση του περιεχομένου του Σχεδίου. Μπορεί να το προτιμήσετε για να μειωθεί ο χρόνος επανασχεδίασης όταν εργάζεστε σε μία Πινακίδα με πολλά σχέδια και δεν είναι απαραίτητο να βλέπετε το περιεχόμενο αυτού του Σχεδίου.
Αυτή η επιλογή προεπισκόπησης αφορά μόνον την οθόνη και δεν επηρεάζει την εξαγωγή.
Συμπεριφορά Πλαισίου: Αυτά τα στρογγυλά κουμπιά αναφέρονται στην κατάσταση του πλαισίου του σχεδίου.
Εξ ορισμού, το πλαίσιο του ένθετου σχεδίου προσαρμόζεται να χωρέσει στην Πινακίδα, και απεικονίζεται με μία εστιγμένη γραμμή. Εντούτοις, μπορείτε να επιλέξετε οποιαδήποτε πλευρά του σχεδίου και να χρησιμοποιήσετε τις συνήθεις εντολές επεξεργασίας της ΜικροΠαλέτας για να δώσετε στο πλαίσιο οποιοδήποτε σχήμα. Σε αυτήν την περίπτωση, ενεργοποιείται το κουμπί Χειροκίνητη αλλαγή πλαισίου.
Για να επαναφέρετε το πλαίσιο ώστε να χωράει το σχέδιο, κάντε κλικ στο Προσαρμογή στο Σχέδιο. Το πλαίσιο εμφανίζεται τώρα με μία συνεχή γραμμή.
Διάσπαση Σχεδίου σε Πολλές Πινακίδες: Αυτό το κουτάκι είναι ενεργό και εφαρμόσιμο μόνον όταν το επιλεγμένο Σχέδιο έχει δημιουργηθεί από έναν Πίνακα ή ένα Ευρετήριο. Αν αυτό το κουτάκι είναι τσεκαρισμένο, αυτού του είδους τα Σχέδια θα διασπώνται σε πολλές Πινακίδες, εφόσον το περιεχόμενό τους δεν μπορεί να "χωρέσει" σε μία σελίδα Πινακίδας.
Δείτε: Διάσπαση Σχεδίου σε Πολλές Πινακίδες.
Προσθήκη Εκτυπώσιμης Κορνίζας: Τσεκάρετε αυτό το κουτάκι για να προσθέσετε μία εκτυπώσιμη κορνίζα στο σχέδιό σας. Χρησιμοποιήστε τους παρακάτω ελέγχους για να διαλέξετε τύπο γραμμής και χρώμα πένας για την κορνίζα.
Απόκλιση Κορνίζας: Εισάγετε μία απόσταση για την εκτυπώσιμη κορνίζα.
Σημείωση: Αυτός ο έλεγχος είναι ενεργός μόνον όταν έχετε τσεκάρει το κουτάκι Προσθήκη Εκτυπώσιμης Κορνίζας.
Δείτε επίσης: Τίτλοι Σχεδίου.
Σημείωση: Οι Τίτλοι Σχεδίου εφαρμόζονται μόνο σε Σχέδια που τοποθετούνται στις Πινακίδες. Τα Σχέδια στις Απόψεις Μοντέλου δεν έχουν Τίτλους Σχεδίου.
Επιλέξτε έναν προκαθορισμένο τύπο τίτλου σχεδίου από την pop-up λίστα.
Σημείωση: Μπορείτε να δημιουργήσετε και έναν ειδικό Τύπο Τίτλου.
Δείτε: Δημιουργία ενός Νέου Τύπου Τίτλου.
Καθορισμός μεγέθους και χρώματος Τίτλου.
Ενιαία Πένα Σημαδιού: Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε αυτό το χρώμα πένας για όλα τα μέρη του Τίτλου Σχεδίου, ανεξάρτητα από οποιαδήποτε ειδικά χρώματα έχουν οριστεί αλλού για αυτόν τον Τίτλο.
Αναστροφή Τίτλου: Τσεκάρετε αυτό το κουτάκι για να αντιστρέψετε (κατοπτρισμός) τον τίτλο γραφικά.
Περιοχή Προεπισκόπησης Τίτλου: Το παράθυρο στα δεξιά δείχνει μία συμβολική προεπισκόπηση του Τίτλου σε μία από δύο διατάξεις. Κάντε κλικ σε ένα από τα δύο κουμπιά για να εμφανιστεί η προεπισκόπηση:
•Εμφάνιση προεπισκόπησης της θέσης του Τίτλου στο Σχέδιο: Πατήστε το πάνω κουμπί (εικονίδιο Πινακίδας) για να δείτε μία προεπισκόπηση της θέσης του Τίτλου σε σχέση με το Σχέδιο.
•Εμφάνιση προεπισκόπησης του Τίτλου: Πατήστε το κάτω εικονίδιο (με ένα T) για να δείτε μία προεπισκόπηση μόνον του Τίτλου.
Παραπομπή: Κάντε κλικ σε αυτό το κουμπί για να οδηγηθείτε στον διάλογο Παραπομπή. Αν το τρέχον σχέδιο βασίζεται σε ένα σημάδι πηγής, τότε αυτός ο διάλογος θα παρουσιάζει σε λίστα οποιαδήποτε Πινακίδα της οποίας Σχέδιο εμφανίζει το σημάδι πηγής του τρέχοντος σχεδίου.
Δείτε: Παραπομπή σε Πινακίδα που Περιέχει Σημάδι Πηγής.
Σχέδιο - Πάνελ Στυλ Κειμένου Τίτλου
Δείτε: Κείμενο - Πάνελ Στυλ.
Σχέδιο - Πάνελ Τίτλος Σχεδίου (Ειδικές Ρυθμίσεις)
Χρησιμοποιήστε αυτούς τους ελέγχους για να τελειοποιήσετε τις GDL παραμέτρους του Επιλεγμένου Τίτλου Σχεδίου, ανάλογα με την περίπτωση.
