Τα αρχεία διάταξης DXF και DWG ανοίγουν στο ARCHICAD ως Σχέδια ή ως Πινακίδες. Επιλέξτε την εντολή Αρχείο/Άνοιγμα και μετά, από τον διάλογο καταλόγου που εμφανίζεται, διαλέξτε το αρχείο που θέλετε.
Δείτε λεπτομέρειες για τον τρόπο τοποθέτησης εξωτερικών σχεδίων στο: Τοποθέτηση Σχεδίου από Εξωτερική Εφαρμογή.
Στον διάλογο Ρυθμίσεις Σχεδίου, μπορείτε να τροποποιείτε τις επιλογές για το μέγεθος, την κλίμακα, τον τίτλο και το πλαίσιο των σχεδίων σας. Ο έλεγχος Ενσωματωμένα Ριζόχαρτα στις Ρυθμίσεις Σχεδίου, διαθέσιμος για Σχέδια με ένα πηγαίο αρχείο DWG, DXF ή DWF, σας επιτρέπει να προσαρμόσετε την ορατότητα των πηγαίων ριζόχαρτων.
Δείτε: Ρυθμίσεις Σχεδίου.
Οι κανόνες μετατροπής για ανταλλαγή δεδομένων μεταξύ ARCHICAD και AutoCAD απομνημονεύονται σε ένα αρχείο που ονομάζεται Μεταφραστής (επέκταση XML).
Για να χρησιμοποιήσετε τον Αρχικό Μεταφραστή, επιλέξτε την εντολή Άνοιγμα και το επιλεγμένο αρχείο θα ανοίξει στο ARCHICAD. Ο Αρχικός Μεταφραστής του ARCHICAD είναι ρυθμισμένος, ώστε να δίνει σωστά αποτελέσματα στις περισσότερες περιπτώσεις.
Την ίδια στιγμή, εξαιτίας των διαφορών μεταξύ AutoCAD και ARCHICAD, η σωστή μετάφραση απαιτεί εξειδίκευση της διαμόρφωσης σε κάποιες περιπτώσεις.
Για να αλλάξετε μεταφραστές ή να προσαρμόσετε τις ρυθμίσεις πριν από το άνοιγμα του αρχείου, επιλέξτε την εντολή Ρυθμίσεις για να ανοίξετε τον διάλογο Διαμόρφωση Μετάφρασης DXF-DWG.
Αυτός ο διάλογος είναι προσβάσιμος:
•όταν αρχίζετε μία λειτουργία μεταφοράς δεδομένων πατώντας το κουμπί Ρυθμίσεις στους διαλόγους Αποθήκευση, Άνοιγμα ή Συγχώνευση ή στον διάλογο Σύνδεση Xref, εάν η διάταξη του αρχείου εισαγωγής/εξαγωγής είναι το DXF/DWG,
•άμεσα με την εντολή Αρχείο > Διαλειτουργικότητα >DXF-DWG > Διαμόρφωση Μετάφρασης DXF-DWG,
•όταν ανοίγετε ένα αρχείο DXF/DWG με την εντολή Αρχείο > Βιβλιοθήκες και Αντικείμενα > Άνοιγμα Αντικειμένου,
•με την εντολή Αρχείο > Βιβλιοθήκες και Αντικείμενα > Εισαγωγή Μπλοκ από DXF/DWG.
Η διαχείριση μεταφραστή γίνεται οποτεδήποτε ανοίξει ο διάλογος του Μεταφραστή είτε κατά την ανταλλαγή δεδομένων (άνοιγμα και αποθήκευση), είτε κατά τη διαμόρφωση της μετάφρασης.
Σημείωση για χρήστες TeamWork: Η χρήση κοινών Μεταφραστών εξασφαλίζει ότι όλοι οι χρήστες έχουν πρόσβαση στις ίδιες επιλογές μετατροπής. Επομένως, συνιστούμε ο Διευθυντής CAD - ή το πρόσωπο που έχει αναλάβει τον ίδιο ρόλο στο γραφείο σας - να διαχειριστεί το σύνολο των Μεταφραστών και να τους τοποθετήσει σε έναν εξυπηρετητή (server). Για να χρησιμοποιηθούν οι μεταφραστές, κάθε χρήστης πρέπει πρώτα να τον εντάξει στη δική του λίστα Μεταφραστών.
Περισσότερες πληροφορίες για τις ρυθμίσεις Μεταφραστή, δείτε στη Διαμόρφωση Μετάφρασης DXF-DWG.
Άνοιγμα σαν Στοιχείο ΒΘΗΚΗΣ
Μπορείτε επίσης να ανοίξετε ένα αρχείο DXF/DWG σαν Στοιχείο ΒΙΒΛΙΟΘΗΚΗΣ, επιλέγοντας την εντολή Αρχείο > Βιβλιοθήκες και Αντικείμενα > Άνοιγμα Αντικειμένου. Αυτή η εντολή θα ανοίξει το Γενικό Παράθυρο GDL, στο οποίο μπορείτε να διαμορφώσετε το νέο αντικείμενο που αποκτήθηκε από το αρχείο.
Για περισσότερες πληροφορίες, δείτε: Επεξεργαστής GDL Αντικειμένου.
Μπορείτε να εισάγετε σχέδια DXF/DWG, χρησιμοποιώντας την τεχνική Σύρε-και-Άφησε:
Αριστερό κλικ στο σχέδιο του AutoCAD, σύρσιμο πάνω από την επιθυμητή θέση και τοποθέτησή του. Το αρχείο θα ανοίξει με τον τελευταίο Μεταφραστή DXF/DWG που χρησιμοποιήσατε. Με αυτήν τη μέθοδο, το αρχείο DWG/DXF απλά συγχωνεύεται στο αρχείο Μελέτης ARCHICAD. Το 3D περιεχόμενο του αρχείου δεν εισάγεται, παρά μόνον η 2D απεικόνισή του.
Όταν Σύρετε-και-Αφήνετε πολλά αρχεία DXF/DWG, μόνον ένα αρχείο θα συμμετέχει. Δεδομένου ότι δεν μπορείτε να ελέγξετε ποιο αρχείο θα είναι αυτό, συστήνουμε να κάνετε κάθε φορά Σύρε-και-Άφησε ενός μόνον τέτοιου αρχείου.
Υπάρχουν διάφοροι τρόποι χρήσης της λειτουργίας Σύρε-και-Άφησε κατά το άνοιγμα/συγχώνευση σχεδίων AutoCAD:
•Το Σύρε-και-Άφησε αρχείου DXF/DWG μέσα στο παράθυρο της εφαρμογής ARCHICAD, στη γραμμή μενού του ARCHICAD και στο εικονίδιο του ARCHICAD, θα προκαλέσει το άνοιγμα του αρχείου.
•Αν σύρετε-και-αφήσετε ένα αρχείο DXF/DWG σε ένα παράθυρο Κάτοψης, Τομής/Όψης/ΕΟψης, 3D Εγγράφου ή σε ένα παράθυρο Λεπτομέρειας/Φύλλου Εργασίας, το αρχείο θα τοποθετηθεί σαν ένα Σχέδιο.
•Αν σύρετε-και-αφήσετε ένα αρχείο DXF/DWG σε μία Πινακίδα, το Σχέδιο θα τοποθετηθεί μέσα στην Πινακίδα.
Άνοιγμα Αρχείων Προστατευμένων με Κωδικό
Στο AutoCAD 2004 και σε νεότερες εκδόσεις, είναι δυνατή η προστασία του σχεδίου με έναν Κωδικό.
Κατά την εισαγωγή ή το άνοιγμα ενός τέτοιου αρχείου, πιθανόν να συναντήσετε την εξής κατάσταση:
Προς το παρόν, στην πλατφόρμα Mac δεν μπορούν να ανοίξουν τα προστατευμένα με κωδικό αρχεία DXF/DWG AutoCAD 2004 και νεότερα, διότι το λειτουργικό σύστημα δεν υποστηρίζει τις μεθόδους κρυπτογράφησης που χρησιμοποιούνται από αυτούς τους μηχανισμούς. Σε μία τέτοια περίπτωση στον Mac, θα εμφανιστεί ένας διάλογος προειδοποίησης.
Στα Windows, το λειτουργικό σύστημα μπορεί να είναι τέτοιο που δεν υποστηρίζει τη ρουτίνα αποκρυπτογράφησης. Σε αυτήν την περίπτωση θα προειδοποιηθείτε ότι το αρχείο δεν μπορεί να ανοίξει.
Αν το σύστημα υποστηρίζει τη ρουτίνα αποκωδικοποίησης, εμφανίζεται ένας διάλογος όπου μπορείτε να εισάγετε τον κωδικό που σας έδωσε ο αποστολέας του αρχείου.
Για αρχεία XREF, το πρόγραμμα θα ζητήσει τον Κωδικό την πρώτη φορά που θα επαναφορτωθεί το XREF στο ARCHICAD. Αν επαναφορτώνονται πολλά αρχεία XREF, μόνον το προστατευμένο με Κωδικό αρχείο του οποίου ο Κωδικός που γράψατε ήταν λανθασμένος δεν θα επαναφορτωθεί.
Άνοιγμα των Μπλοκ ως Στοιχεία ΒΙΒΛΙΟΘHKHΣ
Η πλησιέστερη αναλογία ενός AutoCAD block είναι ένα Στοιχείο ΒΙΒΛΙΟΘΗΚΗΣ του ARCHICAD. Οι αναφορές Block (insert entities) ταιριάζουν στις τοποθετημένες περιπτώσεις ενός στοιχείου της ΒΙΒΛΙΟΘΗΚΗΣ. Η διαφορά έγκειται στο εξής: ενώ ένα στοιχείο βιβλιοθήκης είναι ένα ανεξάρτητο αρχείο, το block αποθηκεύεται μαζί με το αρχείο AutoCAD.
Η μετατροπή των blocks σε στοιχεία βιβλιοθήκης, είναι ο μόνος τρόπος διατήρησης της 3D δομής των blocks. Εντούτοις, μπορεί να είναι αποδοτικότερο (λιγότερος χώρος στο δίσκο) να διασπάσετε τα σχετικά σύνθετα blocks (π.χ. αν διασπάσετε 100 περιπτώσεις ενός block που περιέχει 100 γραμμές θα καταλήξετε σε 10000 γραμμές).
Μειονεκτήματα της μετατροπής των blocks σε στοιχεία βιβλιοθήκης:
•πρέπει να καθαρίζετε συχνά τις βιβλιοθήκες αντικειμένων που δημιουργούνται κατά την εισαγωγή DXF/DWG, ώστε να διαγράφετε τα διπλά και άχρηστα στοιχεία,
•μερικές λειτουργίες επεξεργασίας διαθέσιμες για λεπτομέρειες που είναι αποθηκευμένες στα blocks, δεν θα είναι διαθέσιμες για τις περιπτώσεις του στοιχείου βιβλιοθήκης.
Εισαγωγή Επιλεγμένων Ριζόχαρτων Αρχείων DWG/DXF/DWF
Δείτε “Ενεργοποίηση Μερικού Ανοίγματος” στο: Επιλογές Ανοίγματος (Διαμόρφωση Μετάφρασης DXF-DWG).
Εμφάνιση/Κρύψιμο Ριζόχαρτων των Εισαγόμενων Αρχείων DWG/DXF/DWF

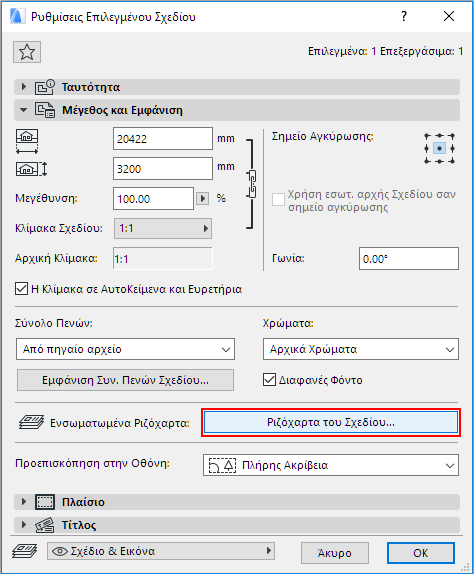

Χρησιμοποιήστε τον έλεγχο Ενσωματωμένα Ριζόχαρτα στο πάνελ Ιδιότητες στις Ρυθμίσεις Σχεδίου για να ελέγξετε την Εμφάνιση ενός εισαγόμενου αρχείου DWG, DXF ή DWF, με εμφάνιση ή κρύψιμο των ριζόχαρτων (δηλ. τα ριζόχαρτα του πηγαίου αρχείου).
Αυτός ο έλεγχος είναι διαθέσιμος, όταν η πηγή του επιλεγμένου Σχεδίου είναι ένα αρχείο DWG, DXF ή DWF.
Για περισσότερες πληροφορίες, δείτε: Ενσωματωμένα Ριζόχαρτα.
