Πλοήγηση στον IFC Διαχειριστή Μελέτης: Πραγματική Δομή

Το άνω αριστερό τμήμα του IFC Διαχειριστή Μελέτης, το δένδρο της περιεχόμενης δομής (περιεχόμενη ιεραρχία), εμφανίζει την ιεραρχία του IFC μοντέλου και τις IFC οντότητες της τρέχουσας μελέτης, σύμφωνα με την ταξινόμησή τους ανά “IFC Τύπο”.

Δείτε: Ιεραρχία IFC Μοντέλου.

ARCHICAD Στοιχεία στην IFC Δομή Ορόφου

Στο ARCHICAD, όλα τα στοιχεία και τα αντικείμενα είναι συνδεδεμένα με τον αρχικό τους όροφο. Επομένως, εξ ορισμού, τα στοιχεία παρατίθενται στην ιεραρχία IFC μοντέλου υπό το IfcBuildingStorey που αντιστοιχεί στον Αρχικό τους Όροφο.

Μπορείτε να διακόψετε αυτήν τη Σύνδεση (με το IfcBuildingStorey) σύροντας το στοιχείο από τη θέση του στο IfcBuildingStorey, μέσα στο IfcSite. Για παράδειγμα, ένα γειτονικό κτήριο, μοντελοποιημένο με μία Μορφή, μπορεί να τοποθετηθεί στον φάκελο IfcSite. Μπορείτε επίσης να τοποθετείτε στοιχεία μέσα στο IfcBuilding (όπως ένα στοιχείο που λογικά είναι άμεσα συνδεδεμένο περισσότερο με ένα κτήριο παρά με έναν όροφο).

Για να επιστρέψετε το στοιχείο στην αυτόματη ταξινόμηση IfcBuildingStorey (που αντιστοιχεί στον αρχικό του όροφο), σύρετέ το εκτός του IFC Διαχειριστή Μελέτης.

Φιλτράρισμα Δεδομένων που Εμφανίζονται στην Ιεραρχία

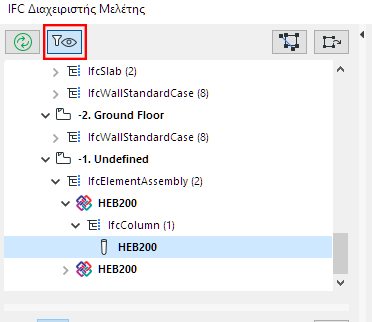

Κάντε κλικ στο Λίστα μόνον ορατών στοιχείων μοντέλου για να περιορίσετε το δένδρο σε εκείνα τα στοιχεία που είναι ορατά στην τρέχουσα άποψη.

Συγχρονισμός Δεδομένων Διαχειριστή Μελέτης με Μοντέλο

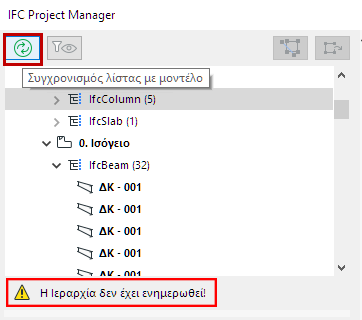

Όταν κάποια στοιχεία δημιουργήθηκαν ή διεγράφησαν στο ARCHICAD μοντέλο, αυτές οι αλλαγές δεν καταχωρούνται αυτομάτως στην ιεραρχία. Εάν χρειάζεται ανανέωση εμφανίζεται ένα μήνυμα: “Η Ιεραρχία δεν έχει ενημερωθεί!” Κάντε κλικ στο κουμπί “Συγχρονισμός” για να την ανανεώσετε.

Εύρεση Επιλεγμένων Στοιχείων Μοντέλου στην Ιεραρχία. Εύρεση Επιλεγμένων Στοιχείων Ιεραρχίας στο Μοντέλο

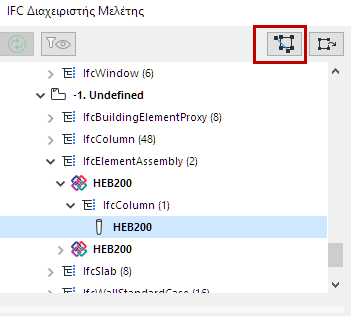

•Για να βρείτε και να επιλέξετε IFC Οντότητες της ιεραρχίας του μοντέλου ARCHICAD, επιλέξτε τις στην ιεραρχία και πατήστε Εμφάνιση επιλεγμένων λίστας στο μοντέλο. Το πρόγραμμα εμφανίζει και επιλέγει τα στοιχεία στο ενεργό παράθυρο (μόνο Κάτοψη ή 3D άποψη).

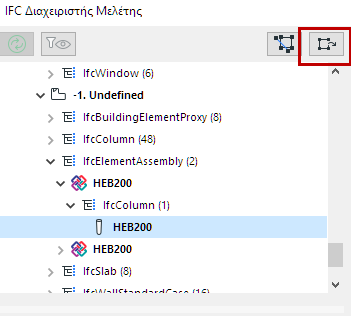

•Για να βρείτε και να επιλέξετε στοιχεία μοντέλου ARCHICAD στην ιεραρχία, επιλέξτε τα στην Κάτοψη ή το 3D παράθυρο, και πατήστε Εμφάνιση επιλεγμένων μοντέλου στη λίστα.

Εύρεση Στοιχείων Ιεραρχίας ανά IFC Ταυτότητα

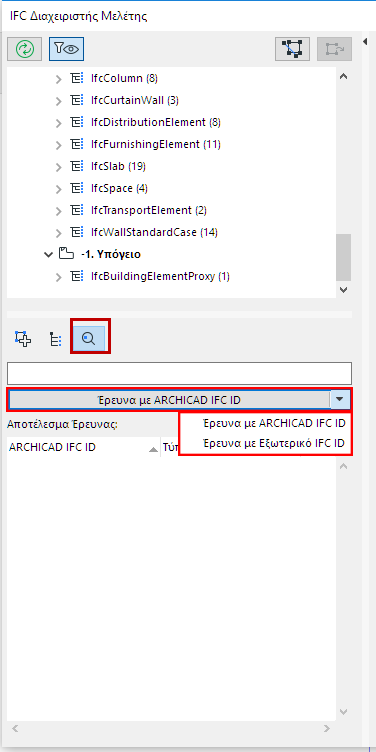

Μπορείτε να εντοπίσετε στοιχεία στην ιεραρχία βάσει της IFC ταυτότητάς τους (Χαρακτηριστικό GlobalId, ARCHICAD IFC ID, Εξωτερικό IFC ID). Γυρίστε σε κατάσταση αναζήτησης, χρησιμοποιώντας το εργαλείο Εύρεση με IFC ID (τρίτο εικονίδιο κάτω από την ιεραρχία).

Σημείωση: Το Εξωτερικό IFC ID δημιουργήθηκε κατά την εισαγωγή ενός IFC μοντέλου στο ARCHICAD, χρησιμοποιώντας Συγχώνευση ή Διασύνδεση IFC. Αυτό γίνεται για να προστατευθούν υφιστάμενα ARCHICAD στοιχεία, από αντικατάστασή τους με πανομοιότυπα στοιχεία που εισάγονται από IFC. (Το Εξωτερικό IFC ID απομνημονεύει το αρχικό ID των στοιχείων μοντέλου όπως ορίστηκε στο εξωτερικό αρχείο).

Γράψτε τον αναγνωριστή (ή οποιοδήποτε μέρος του) που αναζητάτε στο κενό πεδίο κάτω από το εργαλείο και στη συνέχεια πατήστε το κουμπί “Εύρεση”.

•Επιλέξτε οποιοδήποτε στοιχείο στη λίστα “Αποτέλεσμα Έρευνας” για να εμφανιστεί αυτό το στοιχείο στην ιεραρχία.

•Κάντε κλικ στο “Εμφάνιση επιλεγμένων λίστας στο μοντέλο” για εύρεση και επιλογή του στοιχείου στο ARCHICAD μοντέλο.

Προβολή IFC Αναθέσεων - Προβολή Προϊόντων IFC Τύπου

Ο IFC Διαχειριστής Μελέτης εντοπίζει και εμφανίζει όλες τις IFC Αναθέσεις και τα Προϊόντα IFC Τύπου που υπάρχουν στη μελέτη, συν όλα τα στοιχεία που αναφέρονται σε αυτά.

Δείτε τις περιγραφές για IFC Αναθέσεις και Προϊόν IFC Τύπου.

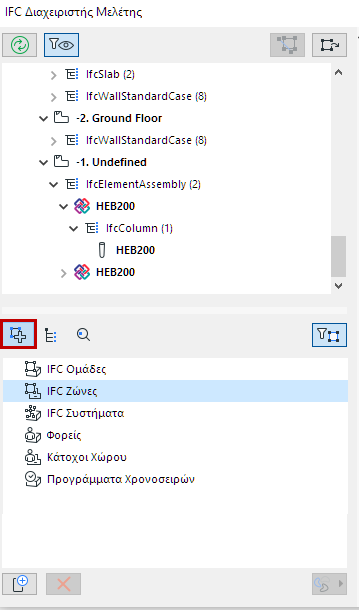

Για να τα δείτε, γυρίστε στη μέθοδο άποψης/ορισμού “Αναθέσεις” ή “Τύπος Προϊόντων” χρησιμοποιώντας το πρώτο ή το δεύτερο εικονίδιο, κάτω από την ιεραρχία.

Προβολή Στοιχείων ανά Ανάθεση ή Τύπο Προϊόντος

Για να περιορίσετε την εμφάνιση δεδομένων Ανάθεσης/Τύπου Προϊόντος μόνον των επιλεγμένων στοιχείων, πατήστε το κουμπί “Φίλτρο για επιλεγμένα στοιχεία”.

Για πληροφορίες που αφορούν την εργασία με Αναθέσεις και Τύπο Προϊόντων:

Δείτε: Αναθέσεις σε IFC Διαχειριστή Μελέτης και Προϊόντα Τύπου στον IFC Διαχειριστή Μελέτης.
