Πλοήγηση σε IFC Διαχειριστή Μελέτης: Χαρακτηριστικά και Ιδιότητες

Στο δεξί τμήμα του IFC Διαχειριστή Μελέτης εμφανίζονται τα διαθέσιμα IFC Χαρακτηριστικά, οι Ιδιότητες που είναι ομαδοποιημένες σε Σύνολα Ιδιοτήτων και οι Αναφορές Ταξινόμησης οποιουδήποτε στοιχείου μελέτης έχετε επιλέξει στην ιεραρχία (στην περίπτωση της πολλαπλής επιλογής, εμφανίζονται τα IFC δεδομένα του στοιχείου που επιλέξατε τελευταίο).

Στο άνω μέρος της λίστας, εμφανίζονται οι αριθμοί των επιλεγμένων/επεξεργάσιμων στοιχείων.

Οι τιμές IFC Ιδιότητας και Χαρακτηριστικού μπορούν να οριστούν αυτόματα από ιδιότητες ARCHICAD, παραμέτρους, ποσότητες και παραμέτρους Στοιχείου Βιβλιοθήκης, βάσει κανόνων Αντιστοιχίας Ιδιότητας που ορίζονται στον IFC Μεταφραστή για Εξαγωγή. Στον IFC Διαχειριστή Μελέτης και στις Ρυθμίσεις Στοιχείων, αυτές οι τιμές εμφανίζονται με ένα εικονίδιο αλυσίδας (ένδειξη ότι έχουν αντιστοιχηθεί). Ωστόσο, η τιμή τους μπορεί να τροποποιηθεί σε επίπεδο στοιχείου.

Δείτε: Αντιστοιχία Ιδιότητας για IFC Εξαγωγή.

Η εμφάνιση των Χαρακτηριστικών και των IFC Ιδιοτήτων στον IFC Διαχειριστή Μελέτης υποδεικνύουν την κατάσταση δεδομένων:

•ΜΑΥΡΟ: μπορεί να αντικατασταθεί από μία ειδική τιμή

•ΚΟΚΚΙΝΟ ΒΕΛΟΣ: Μία προσαρμοσμένη τιμή εμφανίζεται με ένα κόκκινο βέλος: κάντε κλικ σε αυτό για να την επαναφέρετε στην αρχική τιμή.

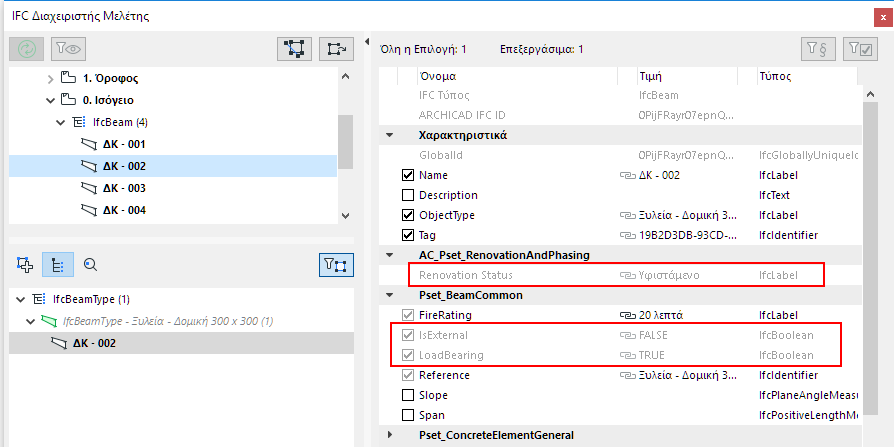

•ΓΚΡΙ: δεν μπορεί να τροποποιηθεί στον IFC Διαχειριστή Μελέτης αλλά μόνο στην πηγή της, από την οποία πηγάζει αυτή η συγκεκριμένη ARCHICAD τιμή. Οι Ιδιότητες που εμφανίζονται γκρι έχουν αντιστοιχηθεί αλλά δεν είναι επεξεργάσιμες, επειδή υπάρχει μία 1-προς-1 σχέση αντιστοιχίας με τις παραμέτρους ARCHICAD.

–Παραδείγματα: η “Renovation Status” (ίδια με την Κατάσταση Ανακαίνισης του ARCHICAD), η “LoadBearing” (ίδια με την Δομική Λειτουργία του ARCHICAD), και η “IsExternal” (ίδια με τη Θέση του ARCHICAD).

Εμφάνιση μόνον Ιδιοτήτων από ενεργό Μεταφραστή Προεπισκόπησης

Χρησιμοποιήστε το κουμπί-διακόπτη “Εμφάνιση μόνο Ιδιοτήτων από ενεργό μεταφραστή Προεπισκόπηση” για φιλτράρισμα, ως εξής:

•εάν είναι ενεργό, τότε θα εμφανίσετε μόνον όσα τρέχοντα δεδομένα χρησιμοποιούνται στη μελέτη (δηλαδή, το περιεχόμενο της προρρυθμισμένης Αντιστοιχίας Ιδιότητας του Μεταφραστή Προεπισκόπησης).

•εάν δεν είναι ενεργό, τότε τα εμφανιζόμενα δεδομένα θα περιλαμβάνουν, εκτός των δεδομένων Αντιστοιχίας Ιδιότητας, τις νέες ιδιότητες που δημιουργήθηκαν εδώ και στους διαλόγους Ρυθμίσεων Στοιχείου, καθώς και τα ειδικά δεδομένα που προστέθηκαν κατά τη διαδικασία μίας εισαγωγής.

Η ενεργοποίηση αυτού του κουμπιού μπορεί να είναι χρήσιμη: εάν οι ρυθμίσεις Αντιστοιχίας Ιδιότητας απευθύνεται σε ένα συγκεκριμένο πρότυπο ή σε μία απαίτηση εξαγωγής (π.χ. COBie), τότε η εμφάνιση μόνο των δεδομένων προρρυθμισμένης αντιστοιχίας, καθιστά ευκολότερη την πλοήγηση μεταξύ των IFC δεδομένων, η οποία σε άλλη περίπτωση θα ήταν πολύ πιο δύσκολη.

Σημείωση: Κατά την εξαγωγή, ο IFC Μεταφραστής για Εξαγωγή προσδιορίζει εάν η εξαγωγή πρέπει να περιλαμβάνει μόνο δεδομένα, όπως ορίστηκαν στην Προρρύθμιση Αντιστοιχία Ιδιότητας για IFC Εξαγωγή, ή όλα τα IFC δεδομένα.

Δείτε: Αντιστοιχία Ιδιότητας για IFC Εξαγωγή.

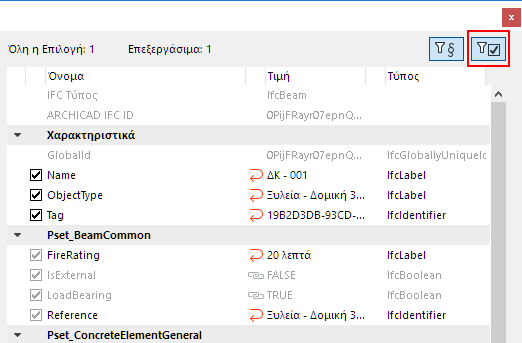

Εμφάνιση μόνο στοιχείων με τιμές

Χρησιμοποιήστε αυτόν τον διακόπτη για να εμφανίσετε μόνο εκείνα τα δεδομένα στα οποία έχουν ανατεθεί τιμές.

Σημείωση: Μία ιδιότητα της οποίας το πεδίο είναι κενό, αλλά του οποίου το κουτάκι είναι τσεκαρισμένο, υπολογίζεται σαν ιδιότητα στην οποία έχει ανατεθεί τιμή.
