Αντιστοιχία Ιδιότητας για IFC Εξαγωγή

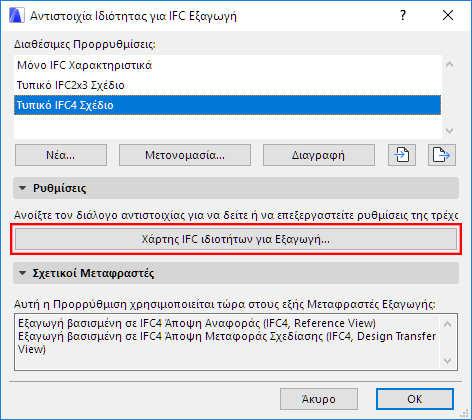

Από τον διάλογο αυτής της προρρύθμισης, κάντε κλικ στο Χάρτης IFC Ιδιοτήτων για Εξαγωγή για να προσπελάσετε τους ορισμούς αντιστοιχίας.

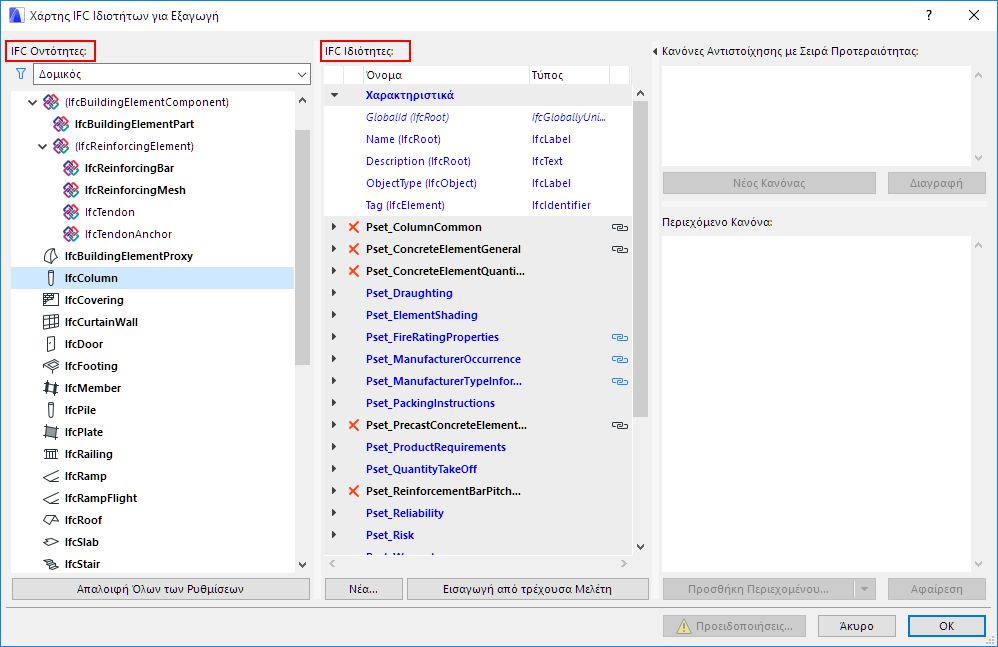

Αυτές οι αντιστοιχίες καθορίζουν τις IFC ιδιότητες που ανατίθενται σε στοιχεία όταν εξάγονται από το ARCHICAD. Τα στοιχεία (που προσδιορίζονται από την IFC Οντότητα) παρατίθενται στην ιεραρχία, στα αριστερά. Οι IFC Ιδιότητες κάθε επιλεγμένης οντότητα παρατίθενται στη στήλη IFC Ιδιότητες.

Εκτός από τις προκαθορισμένες IFC ιδιότητες κάθε IFC οντότητας, μπορείτε να δημιουργήσετε και να αντιστοιχήσετε νέες προσαρμοσμένες IFC ιδιότητες ή Αναφορές Ταξινόμησης.

Στους διαλόγους της IFC διαχείρισης, τα δεδομένα Προρρύθμισης Αντιστοιχίας εμφανίζονται με ένα κουτάκι τσεκαρίσματος μπροστά τους. Αντιθέτως, τα ειδικά δεδομένα εμφανίζονται με ένα κόκκινο X μπροστά. Οι ιδιότητες Προρρύθμισης Αντιστοίχησης δεν διαγράφονται ούτε στους διαλόγους Ρυθμίσεων, ούτε στον IFC Διαχειριστής Μελέτης. Εκεί, μπορείτε να ορίσετε μόνο τις τιμές τους.

Για αυτόματη αντιστοίχηση δεδομένων, χρησιμοποιήστε τους προαιρετικούς Κανόνες Αντιστοίχησης για ανάθεση τιμών σε IFC Ιδιότητες.

Δείτε στη συνέχεια: Παραδείγματα Κανόνων Αντιστοιχίας Ιδιότητας.

Η προρρύθμιση Αντιστοιχία Ιδιότητας του Μεταφραστή Προεπισκόπησης έχει μία πρόσθετη λειτουργία: την παροχή του αρχικού σετ IFC ιδιοτήτων που χρησιμοποιείται όταν εργάζεστε με θέματα που έχουν σχέση με το IFC, στην τρέχουσα μελέτη ARCHICAD.

Δείτε επίσης: Μεταφραστής Προεπισκόπησης.

Σημείωση: Στις εκδόσεις ARCHICAD, πριν την 21, αυτές οι ρυθμίσεις αφορούσαν συγκεκριμένη μελέτη, και η διαχείρισή τους γινόταν στη Διαμόρφωση IFC Σχεδίου. Για πληροφορίες που αφορούν την μεταφορά IFC Σχεδίων στο ARCHICAD 22, δείτε: Αλλαγές σε IFC Μεταφραστές του Οδηγού Μεταφοράς.

Ιεραρχική Λίστα IFC Οντοτήτων

Οι IFC Οντότητες παρατίθενται στην ιεραρχία, στα αριστερά.

•Οι IFC Οντότητες στις οποίες έχουν ανατεθεί δεδομένα ιδιότητας παρατίθενται στην ιεραρχία με έντονη γραφή.

•Η λίστα ιεραρχίας μπορεί να φιλτραριστεί για τους τομείς Δομικός και ΜΗΥ. Για παράδειγμα, ο Δομικός τομέας περιέχει τους τύπους (IfcBuildingElement) δομικού στοιχείου (IfcBeam, IfcColumn, κ.λπ.) ενώ ο ΜΗΥ τομέας περιέχει τους τύπους IfcDistribution.

•Η λίστα ιεραρχίας μπορεί επίσης να περιοριστεί στους τύπους IFC Ανάθεσης, στα Αντικείμενα IFC Τύπου ή στους τύπους IFC Χωρικού στοιχείου (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey και IfcSpace).

Προσθήκη Νέας Αναφοράς Ιδιότητας/Ταξινόμησης

Για να προσθέσετε δεδομένα μίας νέας IFC Ιδιότητας ή Αναφοράς Ταξινόμησης στην τρέχουσα επιλεγμένη Οντότητα, κάντε ένα ή και τα δύο από τα ακόλουθα:

•Κάντε κλικ στο κουμπί Νέα... για να δημιουργήσετε μία Νέα Ιδιότητα ή Ταξινόμηση.

Η ίδια λειτουργία είναι διαθέσιμη στον IFC Διαχειριστή Μελέτης και στους διαλόγους Ρυθμίσεων Στοιχείου.

Δείτε: Δημιουργία Νέας, Ειδικής IFC Ιδιότητας / Ταξινόμησης.

•Εισαγωγή από Τρέχουσα Μελέτη: Πατήστε αυτό το κουμπί για να προσθέσετε όλα τα Σύνολα Ειδικών IFC Ιδιοτήτων και Ιδιοτήτων (ορίζονται είτε στον IFC Διαχειριστή Μελέτης, είτε στις Ρυθμίσεις Στοιχείου) που διαθέτει η τρέχουσα Μελέτη.

Λίστα IFC Ιδιοτήτων

•ΕΝΤΟΝΗ ΓΡΑΦΗ: Δεδομένα ιδιότητας που ανατέθηκε σε ένα έντονο γονικό στοιχείο (όπως το IfcBuildingElement) ανατίθενται αυτομάτως σε όλα τα θυγατρικά του στοιχεία (π.χ. IfcBeam, IfcColumn, IfcSlab, IfcWall, κ.λπ.) Το θυγατρικό στοιχείο δεν θα εμφανίζεται με έντονη γραφή. Αυτός ο τρόπος διευκολύνει τον εντοπισμό του σημείου στην ιεραρχική δομή, στο οποίο προστέθηκαν τα δεδομένα.

•ΜΠΛΕ ΓΡΑΦΗ: Δεδομένα που ανατέθηκαν σε ένα θυγατρικό στοιχείο εμφανίζονται με μπλε γραφή. Αυτά τα δεδομένα μπορούν να τροποποιηθούν μόνο στο γονικό επίπεδο (που είναι μαύρου χρώματος). Το όνομα του θυγατρικού στοιχείου συμπληρώνεται με το όνομα του γονικού τύπου σε παρενθέσεις.

–Επομένως, για να δημιουργήσετε μία κοινή Ιδιότητα για όλα τα δομικά στοιχεία, δεν χρειάζεται να την δημιουργήσετε για κάθε έναν τύπο δομικού στοιχείου (IfcWall, IfcColumn, IfcSlab, κ.λπ.): Αντ' αυτού, δημιουργήστε την μία φορά σε ένα υψηλότερο επίπεδο (π.χ. στο IfcBuildingElement).

•ΓΚΡΙ: Οι Ιδιότητες που εμφανίζονται γκρι έχουν αντιστοιχηθεί αλλά δεν είναι επεξεργάσιμες, επειδή υπάρχει μία 1-προς-1 σχέση αντιστοιχίας με τις παραμέτρους ARCHICAD. Παραδείγματα: η “Renovation Status” (ίδια με την Κατάσταση Ανακαίνισης του ARCHICAD), η “LoadBearing” (ίδια με την Δομική Λειτουργία του ARCHICAD), και η “IsExternal” (ίδια με τη Θέση του ARCHICAD).

•ΠΛΑΓΙΑ ΓΡΑΦΗ: Ένα νέο στοιχείο δεδομένων εμφανίζεται με πλάγια γραφή εάν δεν μπορεί να εφαρμοστεί σε αυτό καμία παράμετρος/ποσότητα ARCHICAD ή κανόνας αντιστοίχησης.

•Εικονίδιο Αλυσίδα: Υποδεικνύει ότι η ιδιότητα έχει αντιστοιχηθεί. Δείτε τον κανόνα αντιστοίχησής της, στη δεξιά πλευρά του διαλόγου. Οι μπλε αντιστοιχημένες ιδιότητες δεν είναι τροποποιήσιμες (πηγάζουν από ένα στοιχείο ανώτερου επιπέδου).

•X: Διαγράψτε οποιοδήποτε στοιχείο δεδομένων με κλικ στο κόκκινο X. Τα χαρακτηριστικά δεν μπορούν να διαγραφούν.

Απαλοιφή Όλων των Ρυθμίσεων

Διαγράψτε ολόκληρο το περιεχόμενο (κανόνες αντιστοίχησης, Αναφορές Ιδιοτήτων και Ταξινόμησης) της τρέχουσας Προρρύθμισης Αντιστοιχίας Ιδιότητας.

Εισαγωγή από τρέχουσα Μελέτη

Πατήστε αυτό το κουμπί για να συγχρονίσετε όλες τις αλλαγές (τροποποίηση ονόματος και τύπου τιμής, καθώς και αντιστοίχησης δεδομένων) στον IFC Διαχειριστή Μελέτης και στους διαλόγους Ρυθμίσεων για ιδιότητες που υπάρχουν ήδη.

Εάν μία ιδιότητα που ανατέθηκε σε έναν τύπο IFC Στοιχείου (για παράδειγμα IfcWall) δεν είναι ακόμα διαθέσιμη στην τρέχουσα μελέτη, δεν εμφανίζεται στους διαλόγους της IFC διαχείρισης μέχρι να οριστεί μία περίπτωση αυτού του τύπου στο μοντέλο.

Εάν έχετε μία νέα κενή μελέτη, τα δεδομένα Αντιστοιχίας Ιδιότητας του Μεταφραστή Προεπισκόπησης χρησιμοποιούνται ως αρχικά IFC δεδομένα.
