Εφαρμογή Προκαθορισμένων Κανόνων

Πατήστε αυτό το κουμπί για να αναθέσετε νέα IFC δεδομένα σε επιλεγμένα στοιχεία, βάσει αυτόματων (αρχείο .xml) κανόνων. Υπάρχουν τρεις τύποι τέτοιων κανόνων, που βασίζονται στις διαφορετικές δομές τους:

•Κανόνας “Λίστα Ιεραρχίας”: επιλέξτε ένα στοιχείο από μία ιεραρχικής δομής βάση δεδομένων για να δημιουργήσετε τα νέα δεδομένα

•Κανόνας “Πίνακας”: επιλέξτε μία σειρά από έναν πίνακα για να δημιουργήσετε τα νέα δεδομένα

•Κανόνας “Εντολή”: Εκτελέστε την εντολή-κανόνας για να δημιουργήσετε τα νέα δεδομένα

Το πρόγραμμα περιέχει προκαθορισμένους, ενσωματωμένους κανόνες (διαφέρουν ανάλογα με την τοπική έκδοση του ARCHICAD). Για παράδειγμα, ο ακόλουθος πίνακας συνοψίζει τους κανόνες που περιέχουν όλες οι εκδόσεις (Γλώσσα) του ARCHICAD:

Εφαρμογή Προκαθορισμένου Κανόνα: Παράδειγμα 1

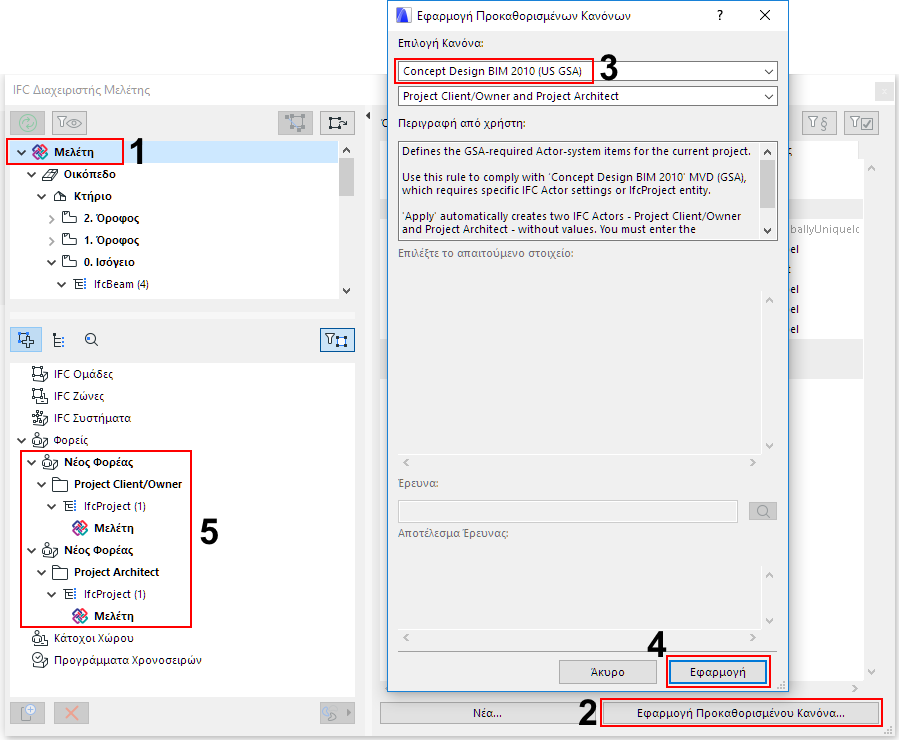

•Εφαρμόστε τον κανόνα “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect” στην επιλεγμένη οντότητα IfcProject (υψηλότερο επίπεδο της ιεραρχίας IFC Μοντέλου) της ιεραρχίας του IFC Διαχειριστή Μελέτης. Ως αποτέλεσμα, οι Φορείς (IfcActor) δημιουργούνται με τις εξής σχέσεις: "Πελάτης/Ιδιοκτήτης Μελέτης" και "Αρχιτέκτονας Μελέτης".

Εφαρμογή Προκαθορισμένου Κανόνα: Παράδειγμα 2

Αναθέστε μία ταξινόμηση Κατόχου Χώρου, χρησιμοποιώντας τον κανόνα “Concept Design BIM 2010 (US GSA) / Space Occupant Classification and Properties”:

1.Δημιουργήστε τον νέο Κάτοχο Χώρου (Ανάθεση) και στη συνέχεια σύρετε σε αυτόν τα στοιχεία που του ανήκουν (π.χ. οντότητες IfcSpace).

Δείτε: Αναθέσεις σε IFC Διαχειριστή Μελέτης.

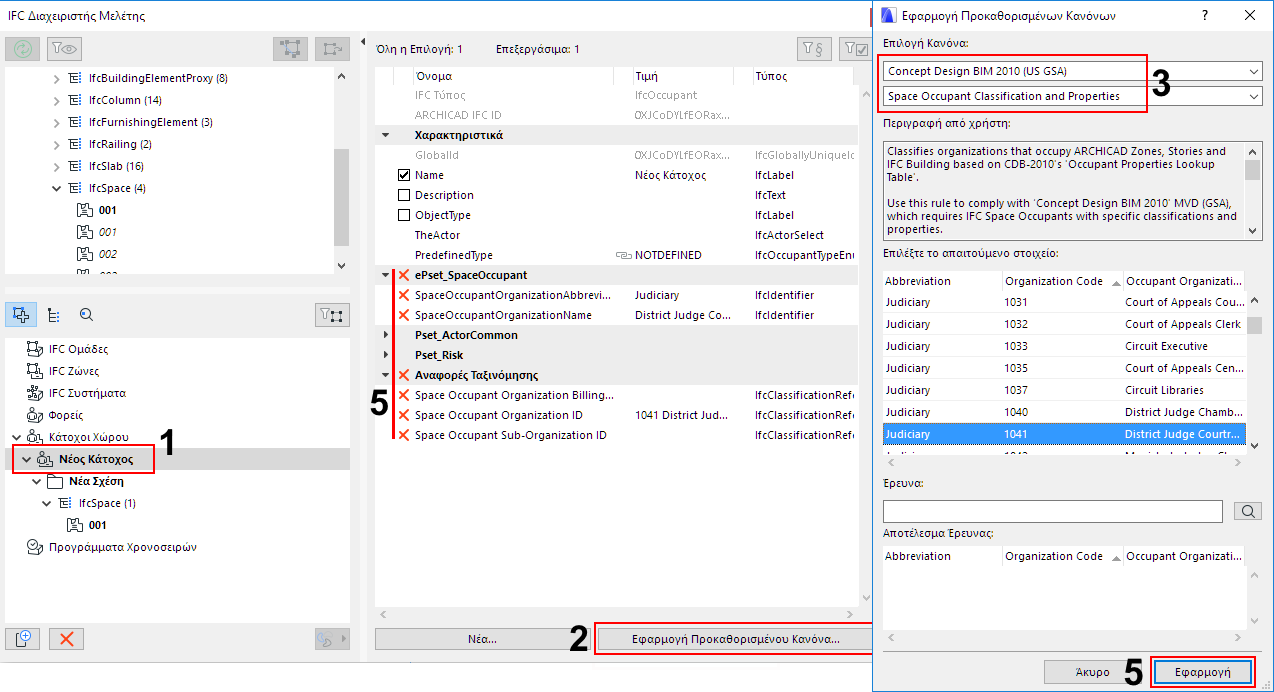

2.Επιλέξτε όνομα Κατόχου Χώρου στη λίστα Αναθέσεων, και στη συνέχεια Κάντε κλικ στο Εφαρμογή Προκαθορισμένου Κανόνα. Από τον διάλογο, επιλέξτε τον κανόνα “Concept Design BIM 2010 (US GSA) / Space Occupant Classification and Properties”.

3.Από τον πίνακα, επιλέξτε το στοιχείο ταξινόμησης που θέλετε.

4.Κάντε κλικ στο Εφαρμογή. Τα στοιχεία Αναφοράς Ταξινόμησης και οι Ιδιότητες δημιουργήθηκαν για τον Κάτοχο Χώρου, χρησιμοποιώντας τις τιμές που αντιστοιχούν στο επιλεγμένο στοιχείο ταξινόμησης.

Εφαρμογή Προκαθορισμένου Κανόνα: Παράδειγμα 3

Αναθέστε ταξινομήσεις σε έναν αριθμό πλακών στέγης (IfcSlabs) χρησιμοποιώντας τον κανόνα “OmniClass / Table 21 - Elements”:

1.Στο μοντέλο, επιλέξτε τα στοιχεία Πλάκας για να ταξινομηθούν (μπορείτε να χρησιμοποιήσετε Εύρεση και Επιλογή). Ανοίξτε τον διάλογο Ρυθμίσεων και κάντε κλικ στη Διαχείριση IFC Ιδιοτήτων του Πάνελ Ταξινόμηση και Ιδιότητες. Εναλλακτικά, επιλέξτε τις αντίστοιχες οντότητες IfcSlab από την περιεχόμενη ιεραρχία του IFC Διαχειριστή Μελέτης.

2.Κάντε κλικ στο Εφαρμογή Προκαθορισμένου Κανόνα. Από τον διάλογο, επιλέξτε τον κανόνα “OmniClass / Table 21 - Elements”.

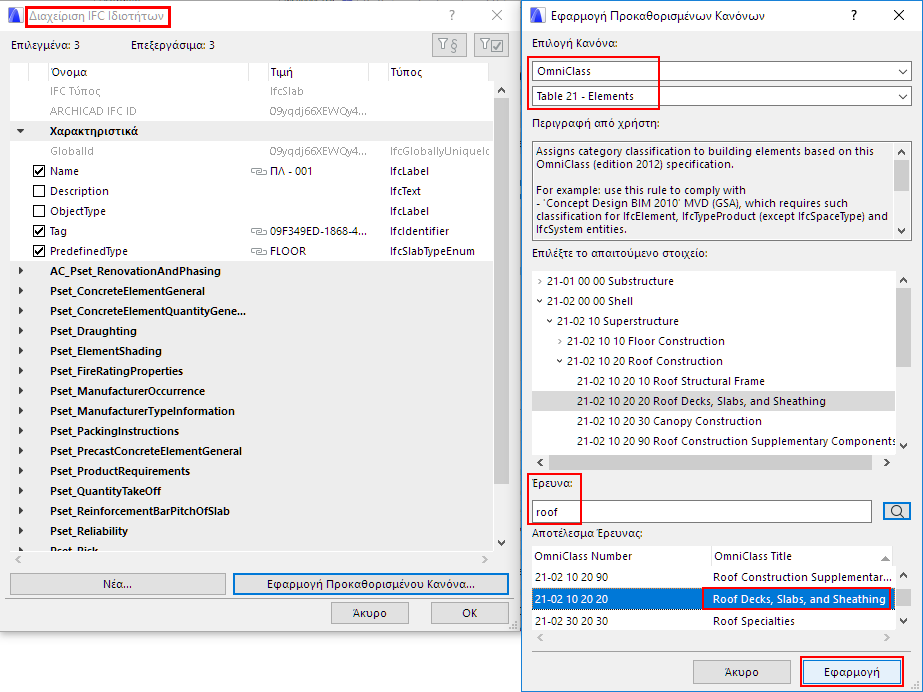

3.Στο πεδίο έρευνας της βάσης δεδομένων, εισάγετε το κείμενο “στέγη”. (Μπορείτε να κάνετε έρευνα μεταξύ των κανόνων στις βάσεις δεδομένων (λίστα ιεραρχίας και πίνακας) εισάγοντας οποιοδήποτε μέρος του κειμένου.)

4.Από την περιοχή Αποτέλεσμα Έρευνας, επιλέξτε τον τίτλο “Roof Decks, Slabs, and Sheathing”.

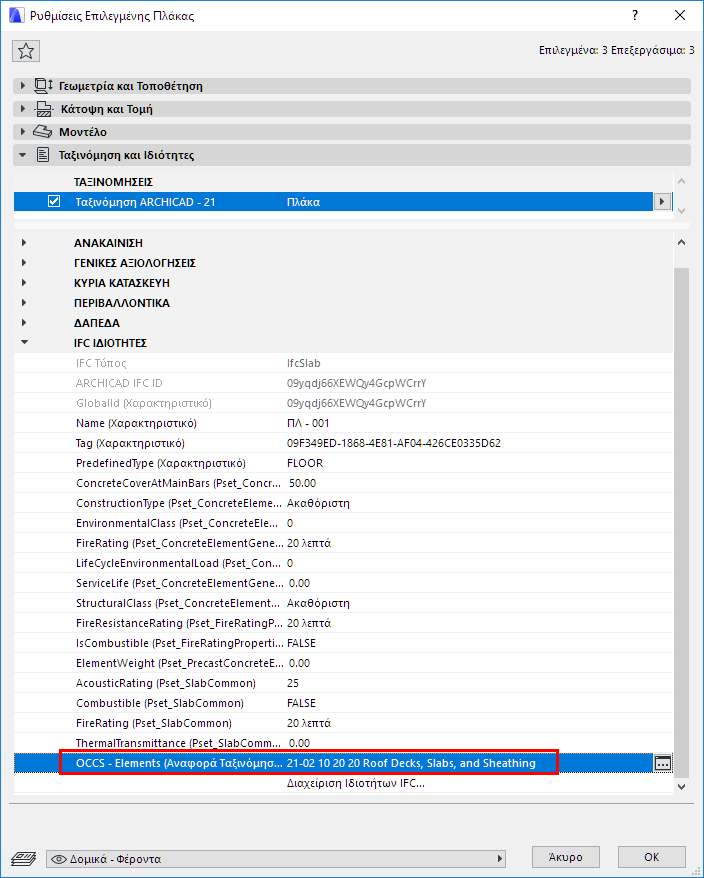

5.Πατήστε “Εφαρμογή”. Δημιουργείται η Αναφορά Ταξινόμησης, με όνομα “Roof Decks, Slabs, and Sheathing”, με τιμή Στοιχείου Αναφοράς (ItemReference) “21-02 10 20 20”, και πρόσθετα δεδομένα που αντιστοιχούν στο πρότυπο OmniClass.

Σημείωση:

–Όταν επιλέγετε ένα στοιχείο, μόνον οι εφαρμόσιμοι κανόνες είναι διαθέσιμοι στη λίστα Επιλογή Κανόνα. Για παράδειγμα, εάν έχετε επιλέξει IfcProject, τότε διατίθεται ο κανόνας “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect”. Όλοι οι μη διαθέσιμοι κανόνες είναι γκρίζοι.

–Το IfcElement περιλαμβάνει το κτήριο, τα δίκτυα διανομής (ΜΗΥ) και τα στοιχεία επίπλωσης.

–Ορισμένοι κανόνες δεν είναι διαθέσιμοι στους διαλόγους Ρυθμίσεων, εάν οι κανόνες αφορούν στοιχεία που δεν έχουν διαλόγους Ρυθμίσεων (για παράδειγμα, IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject και IfcGroup).

–Μπορείτε να δημιουργήσετε και να επεξεργαστείτε τον δικό σας κανόνα σε διάταξη .xml. Συνιστάται να μελετήσετε τη δομή ενός υφιστάμενου αρχείου κανόνα (ο οποίος μπορεί να περιέχει πολλούς κανόνες), και να δημιουργήσετε έναν παρόμοιο νέο κανόνα, σε αντίγραφο του αρχείου με άλλο όνομα.

–Οι διαθέσιμοι κανόνες είναι προσβάσιμοι από τον εξής φάκελο, αλλά και οι κανόνες που θα δημιουργήσετε πρέπει να αποθηκευτούν σε αυτή τη θέση:

-Στα Windows:
\Users\user name\GRAPHISOFT\IFC Rules “ARCHICAD version”

-Στον Mac:
/Users/user name/Library/Application Support/GRAPHISOFT/IFC Rules “ARCHICAD version”
