Εύρεση και Επιλογή Στοιχείων από IFC Δεδομένα
Χρησιμοποιήστε τη λειτουργία Εύρεση και Επιλογή για εντοπισμό και επιλογή στοιχείων που καλύπτουν κριτήρια, βάσει των IFC δεδομένων των στοιχείων (Ιδιότητες και Αναφορές Ταξινόμησης).
Δείτε: Εύρεση και Επιλογή Στοιχείων.

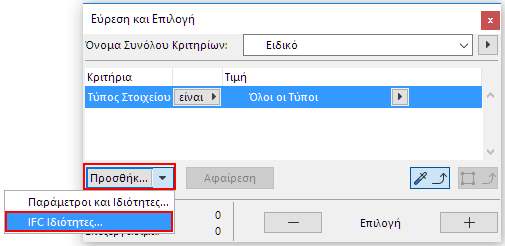

1.Στον διάλογο Εύρεση και Επιλογή (Επεξεργασία > Εύρεση και Επιλογή), επιλέξτε “IFC Ιδιότητες” από την πτυσσόμενη λίστα “Προσθήκη” για να δείτε πρόσθετα κριτήρια.

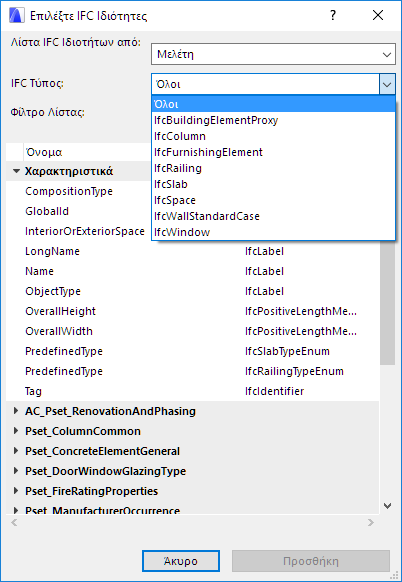

2.Εμφανίζεται ο διάλογος Προσθήκη IFC Ιδιοτήτων.
Σημείωση: Αυτός ο διάλογος είναι διαθέσιμος όταν επιλέγετε κριτήρια Εύρεσης και Επιλογής, και όταν προσθέτετε Κριτήρια και Πεδία σε ένα Σχέδιο Διαδραστικού Πίνακα.
Όλα τα IFC δεδομένα που προστέθηκαν σε στοιχεία μελέτης (παράγωγα και τσεκαρισμένα στον διάλογο Ρυθμίσεων Στοιχείου ή στον IFC Διαχειριστή Μελέτης) παρουσιάζονται εδώ σε λίστα.
3.Μπορείτε να περιορίσετε τη λίστα όλων των διαθέσιμων IFC δεδομένων:
–Να συμπεριλάβετε όλες τις IFC ιδιότητες της Προρρυθμισμένης Αντιστοιχίας Ιδιότητας (σε αντίθεση με εκείνες που χρησιμοποιούνται πραγματικά στη Μελέτη). Για παράδειγμα, μπορεί να θέλετε να καθορίσετε ένα σύνολο κριτηρίων Εύρεσης και Επιλογής που να περιλαμβάνει ιδιότητες (π.χ. Βαθμός Ανάφλεξης) οι οποίες δεν υπάρχουν ακόμα στη μελέτη σας.
–Να βρείτε μόνο τα IFC δεδομένα ενός επιλεγμένου IFC Τύπου, και/ή
–Να αναζητήσετε IFC δεδομένα, πληκτρολογώντας οποιαδήποτε συμβολοσειρά κειμένου στο πεδίο λίστας “Φίλτρο”.
Σημείωση: Στο φιλτράρισμα ανά IFC Τύπο, η επιλογή “Όλα” σημαίνει Όλους τους τύπους IFC Στοιχείου που υπάρχουν στην τρέχουσα μελέτη (δηλ., είναι ορατά στον IFC Διαχειριστή Μελέτης).
4.Κάντε κλικ στα IFC δεδομένα της λίστας, τα οποία θέλετε να χρησιμοποιήσετε ως κριτήρια έρευνας στον διάλογο Εύρεση και Επιλογή. Είναι δυνατή η Πολλαπλή Επιλογή. Εάν επιλέξετε ένα Σύνολο Ιδιοτήτων στη λίστα, τότε όλες οι Ιδιότητες που περιέχει προστίθενται στα κριτήρια. Ομοίως, εάν επιλέξετε έναν φάκελο Χαρακτηριστικών ή έναν φάκελο Αναφορών Ταξινόμησης, τότε όλα τα στοιχεία που περιέχονται στον φάκελο, προστίθενται στα κριτήρια.

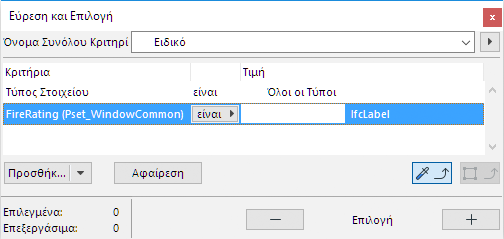

5.Κάντε κλικ στο "Προσθήκη ως Κριτήρια" για να επιστρέψετε στον διάλογο Εύρεση και Επιλογή. Όλα τα επιλεγμένα IFC δεδομένα προστίθενται τώρα ως κριτήρια έρευνας.
6.Καθορίστε τελεστές και τιμές για τα κριτήρια, σύμφωνα με τον τύπο τους (σήμανση, ακέραιος, boolean κ.λπ.). Μπορείτε να πάρετε τιμές για τα κριτήρια IFC δεδομένων από το μοντέλο, εφαρμόζοντας τα εργαλεία Ρυθμίσεις Σύλληψης και Ρυθμίσεις Αντιγραφής, στο στοιχείο ιδιοκτήτη του ίδιου τύπου IFC δεδομένων.

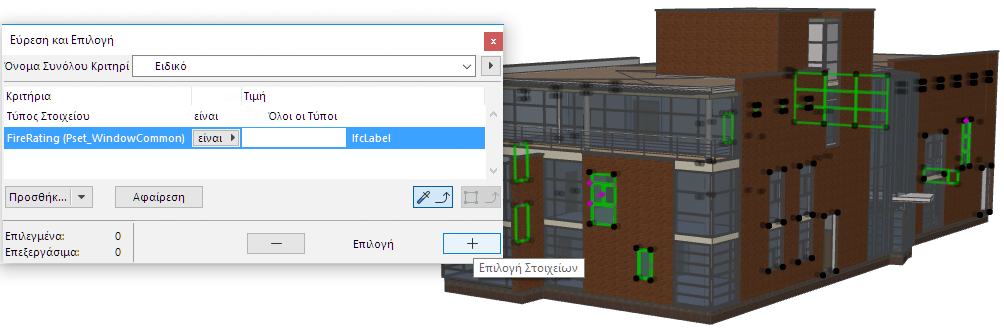

7.Κάντε κλικ στο κουμπί "Συν" (+) για εκτέλεση της λειτουργίας Εύρεση και Επιλογή.
Εύρεση και Επιλογή ανά Τύπο IFC Δεδομένων
Μπορείτε επίσης να χρησιμοποιήσετε την Εύρεση και Επιλογή για έρευνα ανά IFC Τύπο.
Η λίστα κριτηρίων διαιρείται μεταξύ όλων των διαθέσιμων τύπων της μελέτης (πάνω από τη γραμμή) και όλων των τύπων που μπορούν να απεικονιστούν και να μοντελοποιηθούν στο ARCHICAD (κάτω από τη γραμμή). Αυτό σημαίνει ότι μπορείτε να δημιουργήσετε Σύνολα Κριτηρίων, ακόμα και για στοιχεία που δεν έχουν τοποθετηθεί στην τρέχουσα μελέτη.
Η λίστα κριτηρίων IFC Τύπου περιλαμβάνει όλους τους ονομαζόμενους “γονεϊκούς” τύπους στοιχείου (είναι οντότητες που βρίσκονται πάνω από τα άλλα στοιχεία της ιεραρχίας IFC οντότητας). Για παράδειγμα, εάν το μοναδικό σας κριτήριο είναι το IfcBuildingElement, μπορείτε με ένα απλό κλικ να επιλέξετε μόνον τα δομικά στοιχεία (IfcBeam, IfcColumn, IfcSlab) από όλα τα στοιχεία της τρέχουσας άποψης - ενώ θα αφήσετε εκτός, τα άλλα στοιχεία (όπως ΜΗΥ και επιπλώσεις).
Εκτός από τον IFC Τύπο, μπορείτε να χρησιμοποιήσετε την Εύρεση και Επιλογή για αναζήτηση IFC Αναθέσεων και Προϊόντων IFC Τύπου που ανατέθηκαν σε στοιχεία ARCHICAD.

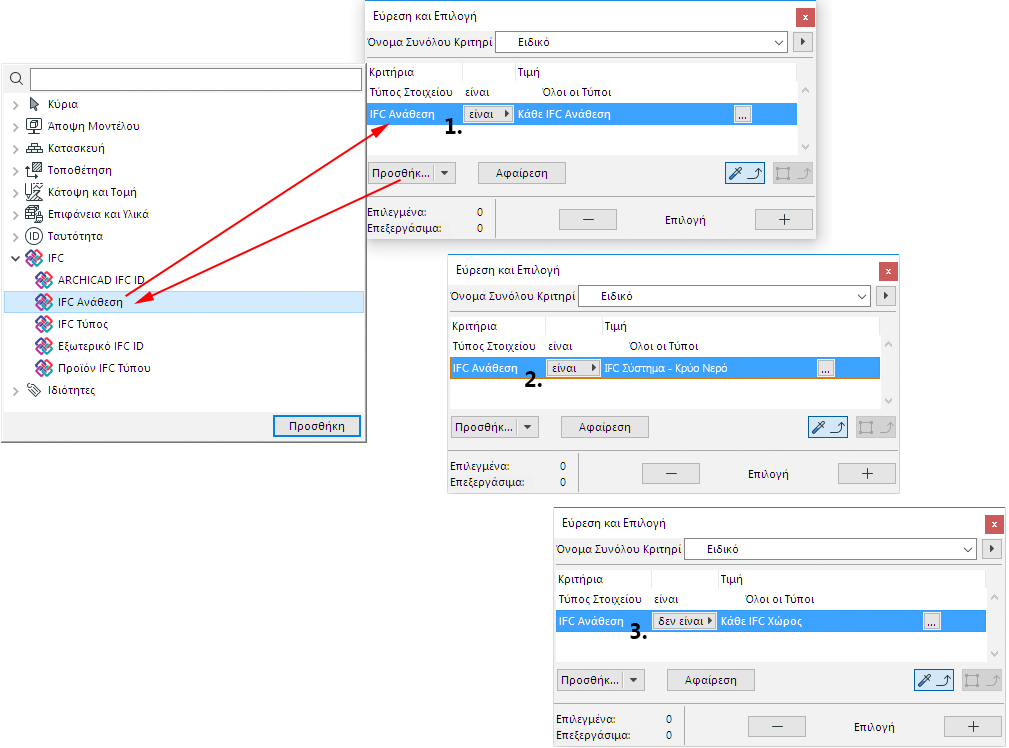

Για παράδειγμα, βρείτε στοιχεία που ανήκουν σε μία συγκεκριμένη Ανάθεση, ή εκείνα τα οποία δεν έχουν ομαδοποιηθεί ακόμα σε Αναθέσεις. Οι ακόλουθες εικόνες είναι παραδείγματα των δυνατοτήτων Εύρεσης και Επιλογής:
1.Εύρεση όλων των στοιχείων που είναι μέλη οποιασδήποτε Ανάθεσης.
2.Εύρεση όλων των στοιχείων ενός συγκεκριμένου IFC Συστήματος.
3.Εύρεση όλων των ARCHICAD Χώρων οι οποίοι δεν έχουν ομαδοποιηθεί ακόμα σε μία IFC Ζώνη.
Σημείωση: Η λειτουργία “Ρυθμίσεις Σύλληψης” δεν λειτουργεί για κριτήρια IFC Ανάθεσης και Προϊόντος IFC Τύπου.
