Πίνακες Στοιχείων με IFC Δεδομένα

Χρησιμοποιήστε τον Διαδραστικό Πίνακα Στοιχείου του ARCHICAD για να δημιουργήσετε λίστες IFC δεδομένων που ανατέθηκαν σε στοιχεία της τρέχουσας μελέτης.

Δείτε: Διαδραστικός Πίνακας.

Κριτήρια

Κατά τη δημιουργία ενός Διαδραστικού Πίνακα, μπορείτε να χρησιμοποιείτε IFC δεδομένα ως κριτήρια στοιχείου. Για παράδειγμα:

•IFC Ανάθεση, π.χ. IFC Ομάδα.

•Προϊόν IFC Τύπου, π.χ. IfcColumnType.

•ARCHICAD IFC ID (το χαρακτηριστικό Globalid IFC που ανατίθεται αυτόματα από το ARCHICAD σε κάθε στοιχείο)

•Εξωτερικό IFC ID (το χαρακτηριστικό Globalid IFC που ανατίθεται σε κάθε στοιχείο κατά την IFC εισαγωγή)

Πεδία

Χρησιμοποιήστε το κουμπί Προσθήκη Πεδίων και στη συνέχεια επιλέξτε οποιοδήποτε από τα εξής IFC δεδομένα από τη λίστα των Γενικών παραμέτρων:

•IFC Τύπος. Ο Πίνακας θα παραθέσει το IFC ισοδύναμο της Ταξινόμησης Στοιχείου.

•IFC Ανάθεση, π.χ. IFC Ομάδα.

•Προϊόν IFC Τύπου, π.χ. IfcColumnType.

•ARCHICAD IFC ID (το χαρακτηριστικό Globalid IFC που ανατίθεται αυτόματα από το ARCHICAD σε κάθε στοιχείο)

•Εξωτερικό IFC ID (το χαρακτηριστικό Globalid IFC που ανατίθεται σε κάθε στοιχείο κατά την IFC εισαγωγή)

Για άλλα IFC δεδομένα, χρησιμοποιήστε το κουμπί IFC Ιδιότητες από το pop-up Προσθήκη Πεδίων:

Δείτε επίσης: Επιλέξτε IFC Ιδιότητες.

•Οποιαδήποτε άλλα IFC δεδομένα (Χαρακτηριστικό, Ιδιότητα και Αναφορά Ταξινόμησης) που υπάρχουν στη μελέτη

•Εάν επιλέξετε ένα Σύνολο Ιδιοτήτων από τη λίστα, τότε όλες οι Ιδιότητες που περιέχει προστίθενται ως πεδία.

•Εάν επιλέξετε “IFC Ανάθεση” ως παράμετρο για το Πεδίο Πίνακα, τότε ο πίνακας θα αναφέρει (σε μη επεξεργάσιμη μορφή) όλες τις IFC Αναθέσεις (όνομα κλάδου) στις οποίες ανήκει το στοιχείο. Εάν ένα στοιχείο έχει πολλαπλές Αναθέσεις, θα αναφέρονται όλες τους, χωρισμένες με ένα “;”.

•Εάν ζητήσετε λίστα των δεδομένων “Προϊόν IFC Τύπου” ενός στοιχείου, τότε ο Πίνακας θα δημιουργήσει δύο στήλες: Την “Προϊόν IFC Τύπου - Τύπος” (π.χ. ‘IfcWallType’ και “Προϊόν IFC Τύπου - Όνομα”) (την Ονομασία Χαρακτηριστικού του Προϊόντος IFC Τύπου).

Παράδειγμα

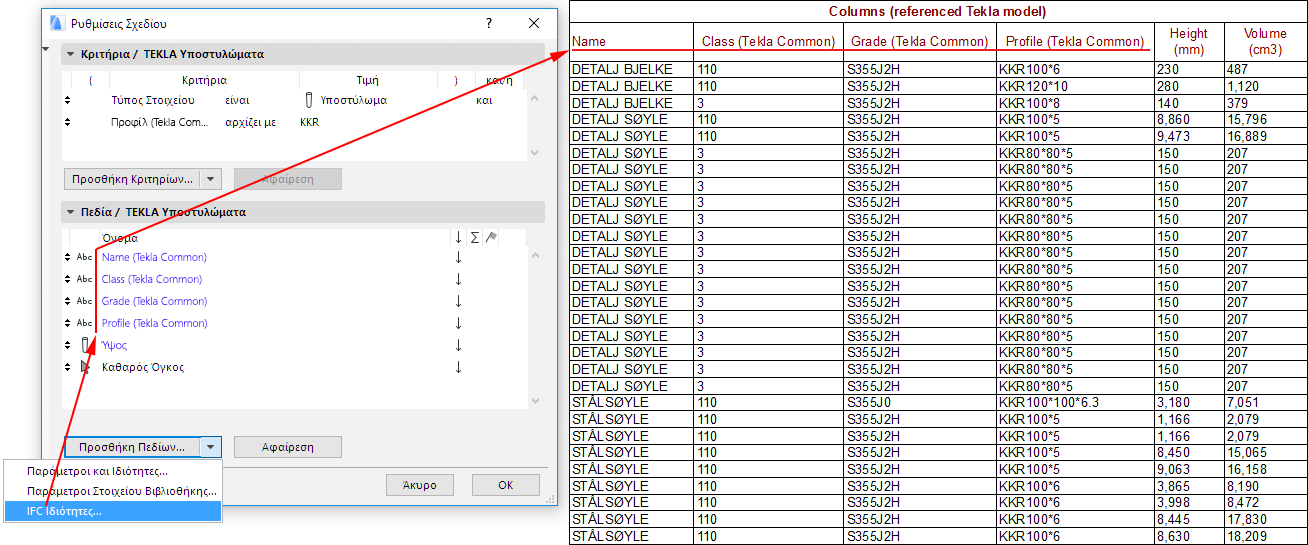

•Λίστα όλων των υποστυλωμάτων και των δοκών, μαζί με τα ειδικά υλικά Επιφάνειάς τους, τις διατομές και τις IFC Ιδιότητες, που συγχωνεύτηκαν σε μορφή IFC από ένα δομοστατικό μοντέλο.
