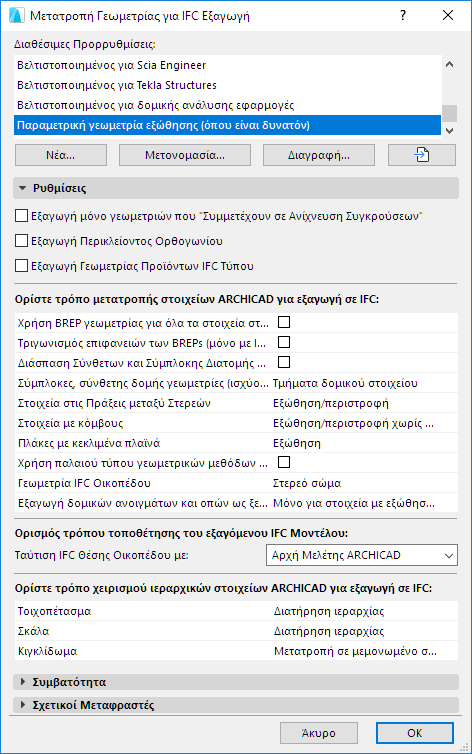

Μετατροπή Γεωμετρίας για IFC Εξαγωγή

Αυτές οι ρυθμίσεις καθορίζουν τον τρόπο μετατροπής της γεωμετρίας των στοιχείων του ARCHICAD που εξάγονται σε IFC.

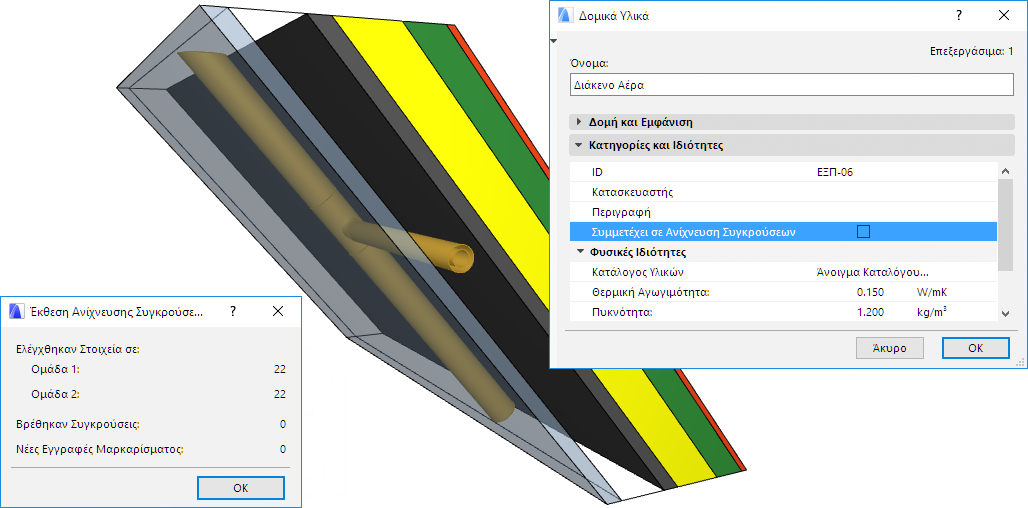

Εξαγωγή μόνο γεωμετριών που “Συμμετέχουν σε Ανίχνευση Συγκρούσεων”

Εξάγει μόνο στοιχεία των οποίων το Δομικό Υλικό ARCHICAD περιλαμβάνει την ενεργή επιλογή “Συμμετέχει σε Ανίχνευση Συγκρούσεων”. (Αυτό ρυθμίζεται στο Επιλογές > Χαρακτηριστικά Στοιχείου > Δομικά Υλικά > Ιδιότητες).

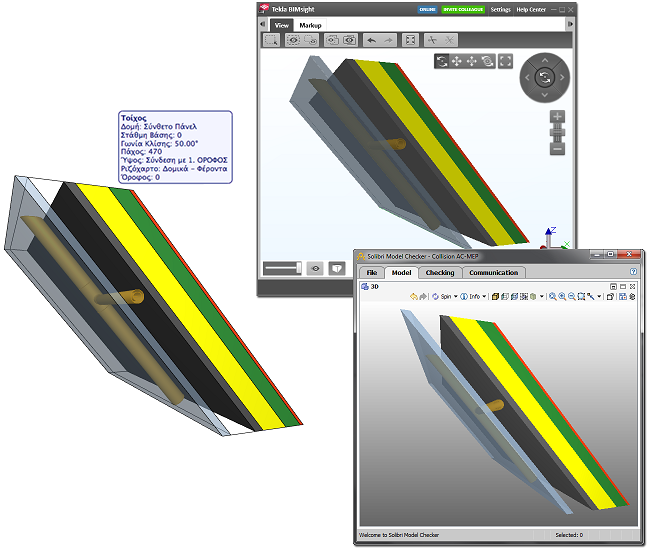

Με αυτή την επιλογή εξαγωγής, μπορείτε να εξάγετε σύνθετης δομής στοιχεία και  σύμπλοκες διατομές που δεν έχουν συμπαγείς γεωμετρίες, ως πραγματικά διάκενα αέρα. Με αυτόν τον τρόπο, οι ΜΗΥ μηχανικοί (που λαμβάνουν το ARCHICAD IFC αρχείο) μπορούν να τοποθετήσουν σωληνώσεις στα "διάκενα" χωρίς πρόβλημα ανίχνευσης συγκρούσεων, επειδή μόνο όσα στοιχεία έχουν πραγματική γεωμετρία θα συμμετέχουν στην ανίχνευση συγκρούσεων.

Δείτε επίσης: Ανίχνευση Σύγκρουσης.

Εξαγωγή Περικλείοντος Ορθογωνίου

Εξάγει τις διαστάσεις του περικλείοντος ορθογωνίου των στοιχείων κτηρίου.

Εξαγωγή Γεωμετρίας Προϊόντων IFC Τύπου

Αναθέτει μία αντιπροσωπευτική γεωμετρία σε κάθε Προϊόν Τύπου. (Αυτή η επιλογή είναι απαραίτητη για τη Θεμελιώδη Σχεδίαση BIM 2010.)

Κάθε τύπος (π.χ. IfcFurnishingElementType) θα χρησιμοποιεί μία αντιπροσωπευτική γεωμετρία των στοιχείων που ανήκουν σε αυτό (π.χ. IfcFurnishingElement).

Χρήση BREP γεωμετρίας για όλα τα στοιχεία στο τρέχον χρώμα

Όλα τα στοιχεία μοντέλου εξάγονται με γεωμετρία BREP (αναπαράσταση ορίου). Η BREP είναι ακριβής αλλά μη παραμετρική γεωμετρία.

Τα στοιχεία θα εξαχθούν με το χρώμα που εμφανίζονται στην τρέχουσα άποψη ARCHICAD, συμπεριλαμβανομένων χρωμάτων που ορίστηκαν από Υπερισχύοντα Γραφικά, Κατάσταση Ανακαίνισης, και Διορθώσεις ή Τονισμούς Μαρκαρίσματος.

Τριγωνισμός επιφανειών των BREPs (μόνο με IFC4 Σχέδιο)

Η BREP γεωμετρία αποθηκεύεται ως τριγωνισμένες επιφάνειες - μία προτιμώμενη επιλογή μερικών εφαρμογών οπτικοποίησης μοντέλου κατά την εισαγωγή IFC αρχείων. Αυτή η Επιλογή - η οποία λειτουργεί μόνον όταν χρησιμοποιείτε το IFC4 Σχέδιο - παράγει μία συμπαγή γεωμετρική περιγραφή, η οποία μπορεί να μειώσει το μέγεθος αρχείου.

Διάσπαση Σύνθετων και Σύμπλοκης Διατομής στοιχείων σε τμήματα

Αποθηκεύει τα σύνθετα στοιχεία και τις Σύμπλοκες Διατομές ως “Τμήματα Δομικού Στοιχείου”. Αυτό σημαίνει ότι το κύριο στοιχείο (π.χ. IfcWall) θα αποθηκευτεί ως ένα στοιχείο Κλωβού άνευ γεωμετρίας, και τα τμήματά του (οι στρώσεις ή τα συστατικά διατομής) θα παρέχουν τη γεωμετρία.

Αυτή η επιλογή εξαγωγής διατηρεί τα αρχικά χρώματα όλων των δομικών τμημάτων, αντί της εξαγωγής του στοιχείου με ένα χρώμα.

Σύμπλοκες, σύνθετης δομής γεωμετρίες (ισχύουν μόνο με το IFC 2x3 Σχέδιο)

Σημείωση: Μη εφαρμόσιμο εάν είναι τσεκαρισμένο το κουτάκι “Διάσπαση Σύνθετων και Σύμπλοκης Διατομής στοιχείων ”, πιο πάνω.

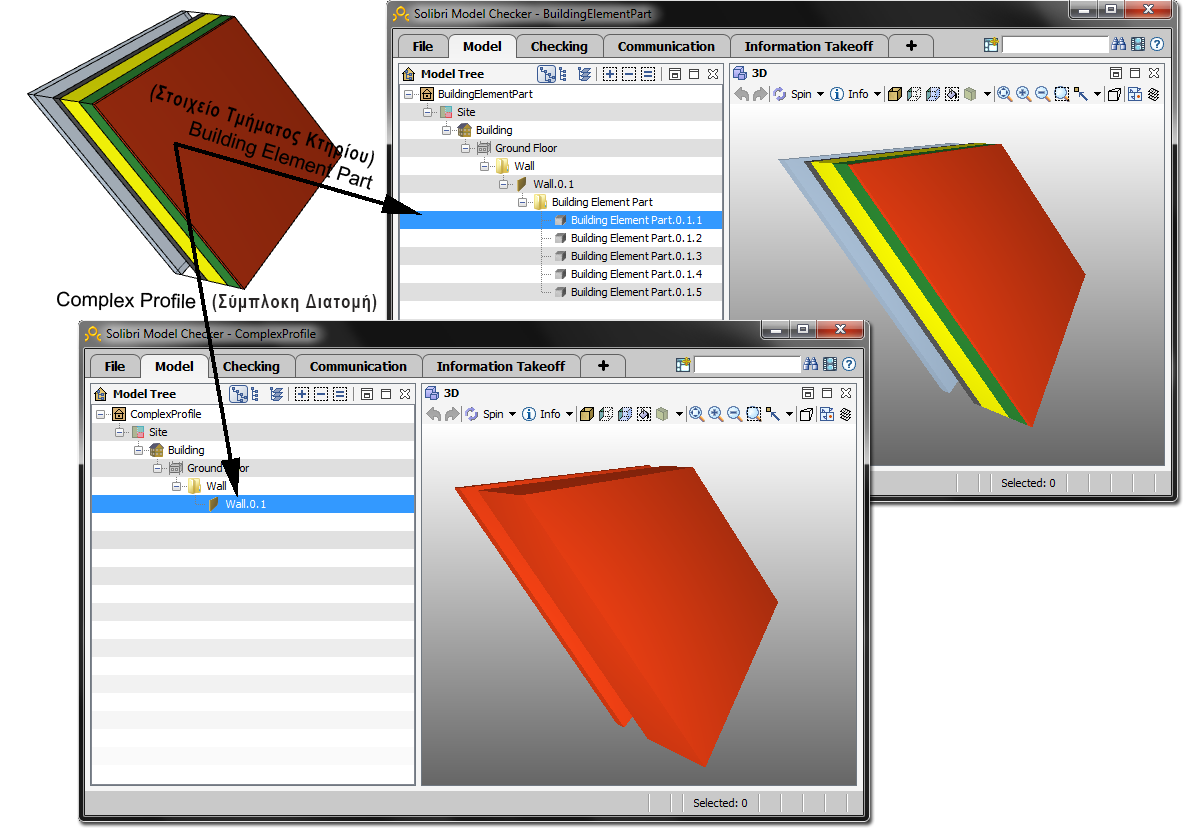

Επιλέξτε τον τρόπο χειρισμού των συστατικών των πολυστρωματικών, σύμπλοκων στοιχείων που εξάγονται σε IFC.

Αυτή η επιλογή επηρεάζει πολυστρωματικά (Σύνθετης Δομής ή Σύμπλοκης Διατομής) στοιχεία ARCHICAD που έχουν σύμπλοκη (π.χ. κεκλιμένη) αναπαράσταση γεωμετρίας.

•Τμήματα δομικού στοιχείου: Δημιουργεί πολλαπλά υποστοιχεία, έκαστο με τη δική του πληροφορία γεωμετρίας και υλικού. Σε κάθε υποστοιχείο ανατίθεται το IFC υλικό ή η διατομή που αντιπροσωπεύεται από το Δομικό του Υλικό (Ράστερ Τεμνομένων) στο ARCHICAD.

•Σύμπλοκες διατομές: Η σύμπλοκη γεωμετρία μετατρέπεται σε ένα μεμονωμένο IFC στοιχείο με μία γεωμετρία διατομής και ένα IFC υλικό. Η λαμβάνουσα εφαρμογή δεν θα γνωρίζει την ακριβή σειρά των διαφόρων συστατικών/στρώσεων.

Σημείωση: Αυτή η επιλογή επηρεάζεται από τη “Μερική Εμφάνιση Δομής” (μενού Έγγραφο) που είναι τώρα ενεργή στο ARCHICAD, εφόσον εξάγονται τα ορατά στοιχεία της άποψης. Για παράδειγμα, εάν το εξαγόμενο μοντέλο χρησιμοποιεί εμφάνιση “Μόνο Πυρήνας”, τότε η επιλογή “Σύμπλοκες διατομές” δεν θα έχει κανένα αποτέλεσμα σε έναν κεκλιμένο σύνθετο τοίχο ενός πυρήνα, επειδή ο ορατός τοίχος αποτελείται από μία απλή στρώση πυρήνα.

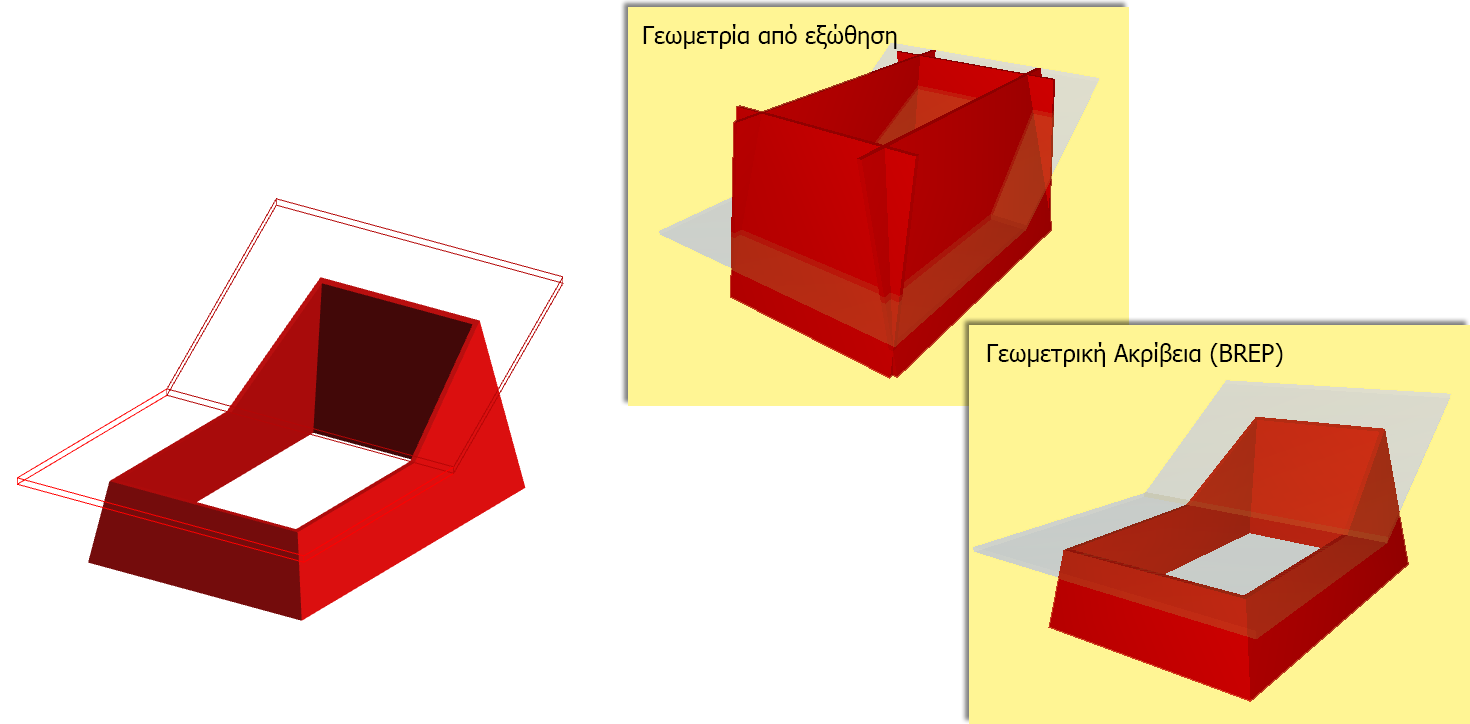

Στοιχεία στις Πράξεις μεταξύ Στερεών

•Εξώθηση/περιστροφή: Αυτή η μέθοδος μπορεί να διατηρεί τις τιμές παραμέτρων των στοιχείων (όπως πάχος, ύψος, θέση γραμμής αναφοράς ή ακμής). Η δομή στρώσεων των σύνθετων υλικών δεν μπορεί να διατηρηθεί πλήρως λόγω των περιορισμών του προτύπου IFC. Ορισμένα εξειδικευμένα τμήματα δεν διατηρούνται.

Αυτή είναι η διάταξη που υποστηρίζεται συνήθως από προγράμματα στατικής ανάλυσης, στα οποία οι παράμετροι στοιχείου είναι σημαντικές, αλλά οι ειδικές γωνίες τομής (όπως η κεκλιμένη έδρα μίας πλάκας) δεν είναι σημαντική.

•BREP: Αυτή η μέθοδος παρέχει την πλέον ακριβή αναπαραγωγή της γεωμετρίας στοιχείου, μαζί με τις εξειδικευμένες τομές και συνδέσεις του. Ωστόσο, χάνονται οι παράμετροι των στοιχείων και τα BREP (Αναπαράσταση Ορίου) στοιχεία ενός εισαγόμενου IFC αρχείου μετασχηματίζονται σε μη επεξεργάσιμα στοιχεία. Αυτή η μέθοδος είναι χρήσιμη στη ροή εργασίας “μοντέλο αναφοράς”.

Στοιχεία με κόμβους

•Εξώθηση/περιστροφή χωρίς συνδέσεις: Τα στοιχεία εξάγονται χωρίς αλληλοτομίες βάσει προτεραιότητας, με αποτέλεσμα την ταχύτερη διαδικασία εξαγωγής. Αυτή η επιλογή συστήνεται για προγράμματα στατικής ανάλυσης, για τα οποία οι πληροφορίες γραμμής/επιφάνειας αναφοράς των στοιχείων είναι ικανοποιητικές, και οι λεπτομερείς αλληλοτομίες δεν είναι απαραίτητες.

•BREP: Τα στοιχεία εξάγονται μαζί με τις συνδέσεις τους, για ακριβέστερη γεωμετρία.

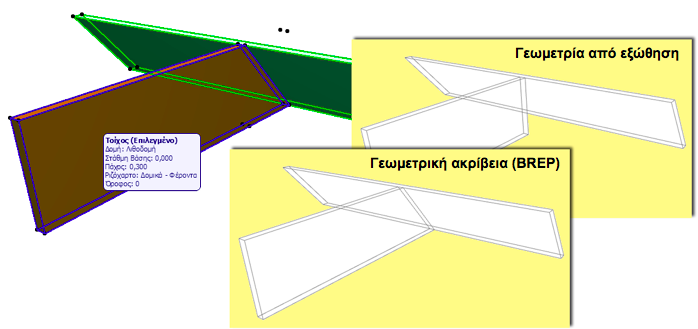

Η διαφορά των δύο μεθόδων εξαγωγής απεικονίζεται εδώ:

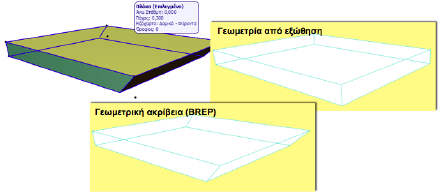

Πλάκες με κεκλιμένα πλαϊνά

•Εξώθηση: Οι πλάκες θα εξάγονται με κατακόρυφες παρειές (ακόμα και εάν η αρχική τους γεωμετρία περιείχε μία κεκλιμένη έδρα).

•BREP: Οι πλάκες θα εξάγονται με ακριβή γεωμετρία, αναδημιουργώντας τις κεκλιμένες έδρες των πλακών.

Χρήση παλαιού τύπου γεωμετρικών μεθόδων όπως στην Συντονισμένη Άποψη 1.0:

•Χρησιμοποιήστε αυτή την επιλογή εάν έχετε δημιουργήσει δικό σας, ειδικό ΟΑΜ που βασίζεται στις μεθόδους γεωμετρίας του "Συντονισμένη Άποψη Έκδοση 1.0".

Γεωμετρία IFC Οικοπέδου

Επιλέξτε τρόπο αναπαράστασης της Γεωμετρίας Οικοπέδου ARCHICAD που εξάγεται σε IFC.

Τα ARCHICAD στοιχεία θα θεωρούνται ως Γεωμετρία Οικοπέδου όταν είναι ταξινομημένα ως “IfcSite” για τον IFC Τύπο τους. (Δείτε: Αντιστοιχία Tύπου IFC Εξαγωγή.)

Σημείωση: Εάν η αντιστοίχηση γίνεται ανά Τύπο Στοιχείου αντί ανά Ταξινόμηση, αποθηκεύστε το στοιχείο ως ένα Αντικείμενο που έχει την Υποκατηγορία “IFC Οικόπεδο”.

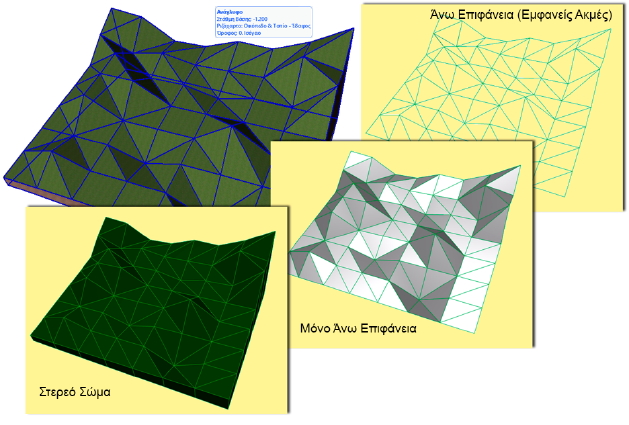

Επιλέξτε μία από τις ακόλουθες μεθόδους γεωμετρίας οικοπέδου, ανάλογα με τη μέθοδο που μπορεί να διαβάσει η εφαρμογή που απευθύνεται:

•Στερεό σώμα: Γεωμετρική αναπαράσταση ως στερεά σώματα, που περικλείονται από επιφάνειες (ορίου και επιφανειακή). Όλες οι έδρες είναι επίπεδες και όλες οι ακμές είναι ευθείες γραμμές.

•Μόνον άνω επιφάνεια: Γεωμετρική αναπαράσταση μόνο επιφανειακών (άνω επιφάνεια).

•Άνω Επιφάνεια ως εμφανείς ακμές: Γεωμετρική αναπαράσταση με ισουψείς και σημεία.

Σημείωση: Το ARCHICAD μπορεί να εισάγει και τα τρία είδη αναπαράστασης της γεωμετρίας οικοπέδου του IFC.

Εξαγωγή δομικών ανοιγμάτων και οπών ως ξεχωριστά στοιχεία

Σε αυτήν την παράμετρο, τα "Ανοίγματα" αναφέρονται στα κενά που καταλαμβάνουν οι Πόρτες, τα Παράθυρα και οι Φεγγίτες στο στοιχείο υποδοχής τους, καθώς και τυχόν οπές στα δομικά στοιχεία (π.χ. σε Δοκούς, Πλάκες ή Στέγες).

Σημείωση: Οι οπές που δημιουργήθηκαν με Πράξεις Μεταξύ Στερεών δεν λαμβάνονται υπόψη.

Στο IFC, αυτά τα εξαγόμενα ανοίγματα παραμένουν συσχετισμένα με τα στοιχεία υποδοχής τους (π.χ. Τοίχους) και με Πόρτα/Παράθυρο/Φεγγίτη, εάν υπάρχουν.

Διαλέξτε μία επιλογή ορισμού αυτής της παραμέτρου :εξαγωγής

•Πάντα: Οι οπές και τα κενά εξάγονται πάντα ως ξεχωριστά στοιχεία, ανεξάρτητα από τη μέθοδο με την οποία εξάγεται το στοιχείο υποδοχής τους (π.χ. Τοίχος).

–Για παράδειγμα: Ένας τοίχος που περιέχει ένα παράθυρο εξάγεται σε IFC με αυτήν την επιλογή. Το προκύπτον IFC αρχείο περιέχει τρία εξαγόμενα στοιχεία: τοίχο, παράθυρο και το άνοιγμα παραθύρου (κενό). Η αλληλεξάρτηση τους παραμένει άθικτη. Το εξαγόμενο άνοιγμα / κενό δεν είναι ένα ορατό στοιχείο μοντέλου, αλλά παρατίθεται στην ιεραρχία IFC αρχείου.

•Μόνο για στοιχεία με εξώθηση/περιστροφή: Μόνο τα ανοίγματα των στοιχείων που εξάγονται με εξώθηση/περιστροφή, εξάγονται ως ξεχωριστά στοιχεία. Τα στοιχεία που χρησιμοποιούν τη μέθοδο εξαγωγής BREP εξάγονται ήδη με οπές σε αυτά. Στην περίπτωση αυτή, τα ανοίγματα τους δεν προστίθενται στο εξαγόμενο αρχείο ως ξεχωριστά στοιχεία.

–Για παράδειγμα: Ένας τοίχος που περιέχει ένα παράθυρο εξάγεται σε IFC με αυτήν την επιλογή. Ο τοίχος (βάσει άλλων επιλογών Μετατροπής Γεωμετρίας) μετατρέπεται, χρησιμοποιώντας τη μέθοδο BREP. Επομένως, τα "ανοίγματα ως ξεχωριστά στοιχεία" δεν ισχύουν. Το προκύπτον IFC αρχείο περιέχει δύο εξαγόμενα στοιχεία: τοίχο και παράθυρο, μη σχετιζόμενα μεταξύ τους.

Ταύτιση IFC Θέσης Οικοπέδου με:

Καθορίστε τη θέση της οντότητας IFC Οικόπεδο (σύστημα συντεταγμένων του), εάν έχει οριστεί ένα Τοπογραφικό Σημείο στο ARCHICAD. (Δείτε επίσης Χρήση Τοπογραφικού Σημείου στο ARCHICAD, παρακάτω.)

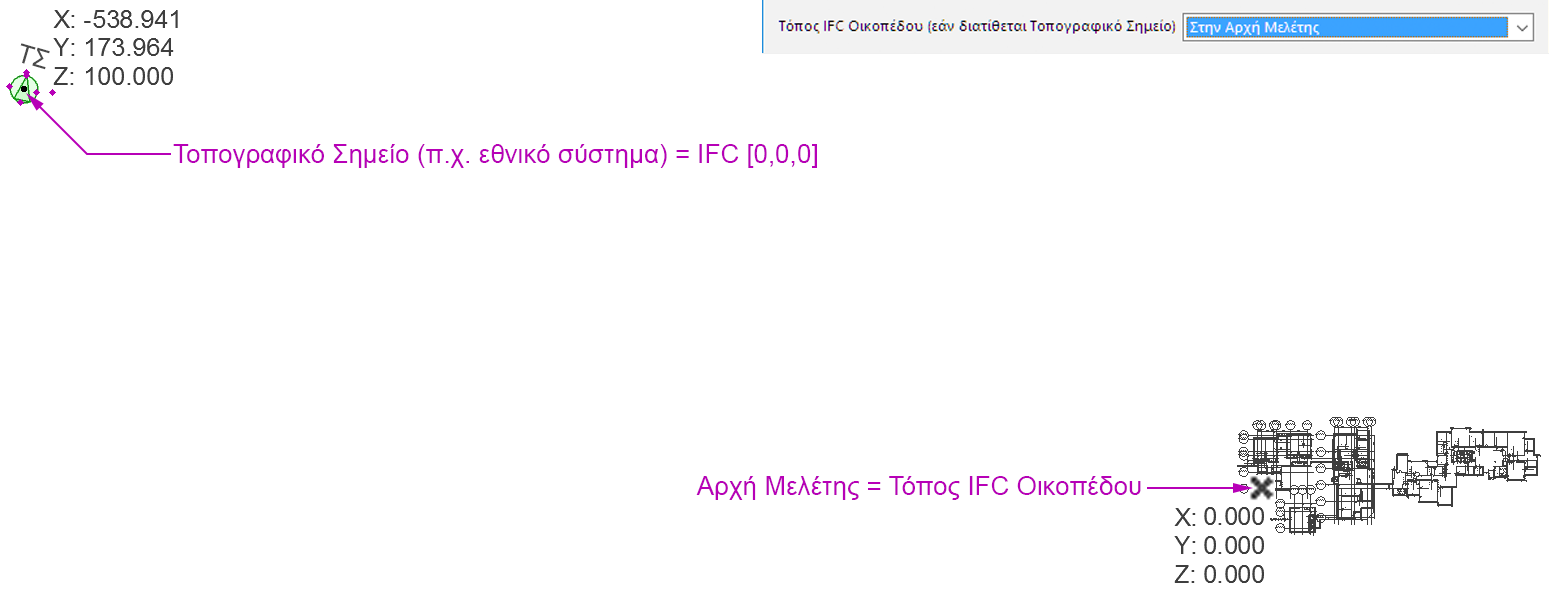

•Αρχή Μελέτης ARCHICAD: Τοποθετήστε την οντότητα IFC Οικόπεδο στην Αρχή Μελέτης εάν εργάζεστε κοντά στην Αρχή Μελέτης ARCHICAD, αλλά θέλετε επίσης να ορίζετε συντεταγμένες μοντέλου σχετικές με έναν εθνικό σημείο αναφοράς (χρησιμοποιώντας το Τοπογραφικό Σημείο). Με αυτόν τον τρόπο, μία μακρινή μετατόπιση απομνημονεύεται στο IFC αρχείο όχι ως μέρος των συντεταγμένων στοιχείου, αλλά γενικά. Δείτε την ακόλουθη εικόνα:

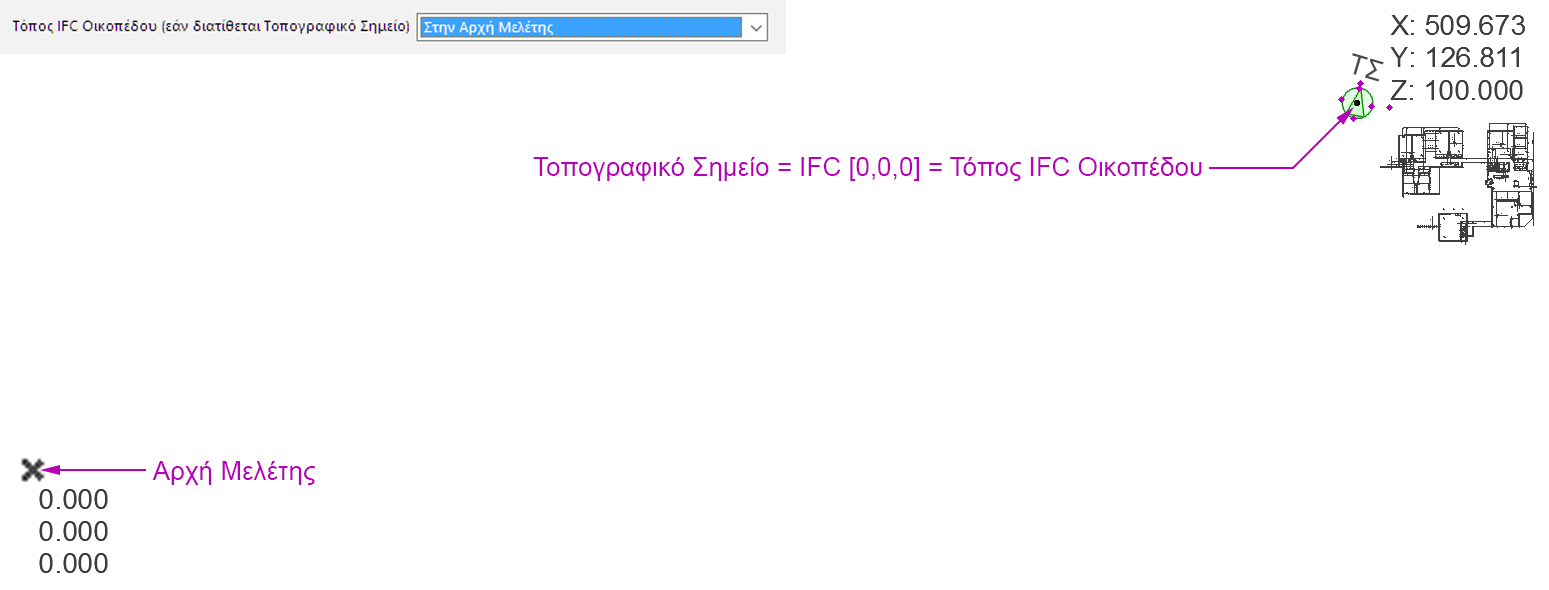

•Θέση Τοπογραφικού Σημείου ARCHICAD: Τοποθετήστε την οντότητα IFC Οικόπεδο στη θέση του Τοπογραφικού Σημείου. Χρησιμοποιήστε την όταν εργάζεστε σε μεγάλη απόσταση από την Αρχή Μελέτης, αλλά δεν θέλετε το IFC αρχείο να παρουσιάζει μεγάλες αποκλίσεις (συνήθως με κληροδοτημένα μοντέλα). Δείτε την ακόλουθη εικόνα:

Σημειώσεις:

–Εάν η μελέτη ARCHICAD δεν περιέχει ένα Τοπογραφικό Σημείο, τότε η αρχή του συστήματος παγκόσμιων συντεταγμένων του IFC μοντέλου και ο Τόπος IFC Οικοπέδου θα είναι η Αρχή Μελέτης ARCHICAD.

–Εάν η μελέτη ARCHICAD περιέχει πολλά Τοπογραφικά Σημεία (μολονότι συστήνεται η χρήση μόνον ενός), τότε θα χρησιμοποιηθεί το Τοπογραφικό Σημείο που τοποθετήθηκε πρώτο. (Ένα μήνυμα θα σας προειδοποιήσει για αυτή την περίπτωση).

–Το πρόγραμμα θα λαμβάνει υπόψη του το Τοπογραφικό Σημείο, ακόμα και όταν δεν είναι ορατό στην εξαγόμενη άποψη (δηλ. είναι σε ένα κρυμμένο ριζόχαρτο)!

Χρήση Τοπογραφικού Σημείου στο ARCHICAD

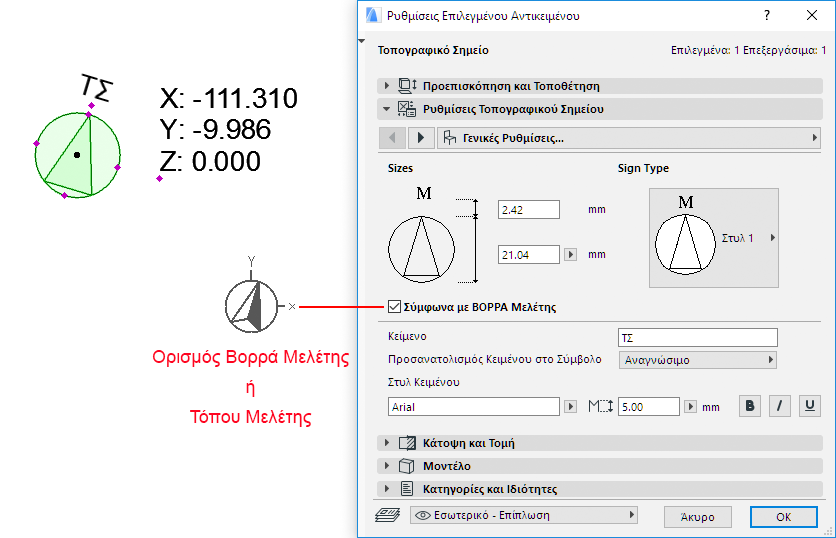

Το ARCHICAD έχει ένα αντικείμενο το Τοπογραφικό Σημείο, που χρησιμοποιείται ως ένα κοινό σημείο αναφοράς, διευκόλυνσης του συντονισμού μοντέλων διαφορετικών προγραμμάτων. Σε ορισμένες χώρες, η χρήση ενός συγκεκριμένου σημείου αναφοράς είναι μία τυπική απαίτηση καθορισμού της μελέτης.

Η θέση και η στροφή του Τοπογραφικού Σημείου καθορίζει το παγκόσμιο σύστημα συντεταγμένων (X=0, Y=0, Z=0) του IFC μοντέλου. Όταν καθορίζετε τη θέση αυτού του σημείου στο ARCHICAD, είναι απαραίτητο να λάβετε υπόψη την κατεύθυνση Πραγματικού Βορρά (χρησιμοποιήστε την προκαθορισμένη παράμετρο “Σύμφωνα με ΒΟΡΡΑ Μελέτης”). Στην IFC Εξαγωγή, αυτή η παράμετρος καθορίζει την κατεύθυνση του άξονα Y στο παγκόσμιο σύστημα συντεταγμένων.

Σημειώσεις:

–Στο ARCHICAD, ο Πραγματικός Βορράς ορίζεται από τον ΒΟΡΡΑ Μελέτης (Επιλογές > Προτιμήσεις Μελέτης > Τόπος Μελέτης)

–Το Τοπογραφικό Σημείο δημιουργείται πάντα κατά το Άνοιγμα IFC. Στην περίπτωση της Συγχώνευσης IFC, το μοντέλο εισάγεται για να στοιχηθεί στο Τοπογραφικό Σημείο του αρχείου υποδοχής.

Για περισσότερες πληροφορίες που αφορούν το Τοπογραφικό Σημείο στο ARCHICAD, δείτε το άρθρο του Κέντρου Βοήθειας στο: http://helpcenter.graphisoft.com/tips/open-bim/survey-point-is-now-supported-at-ifc-importexport/.

Αντιστοίχηση Δεδομένων IFC Θέσης από ARCHICAD και Revit

Ιεραρχικά Στοιχεία ARCHICAD Εξαγόμενα σε IFC

Καθορίστε τον τρόπο χειρισμού Τοιχοπετασμάτων, Σκαλών και Κιγκλιδωμάτων που εξάγονται σε IFC:

•Μετατροπή σε μεμονωμένο στοιχείο: Το ιεραρχικό στοιχείο εξάγεται ως μία μεμονωμένη IFC οντότητα, η οποία ενσωματώνει όλα τα υποστοιχεία της. Επομένως, η ιεραρχική φύση του πρωτότυπου στοιχείου (π.χ. Σκάλα, με όλα τα επιμέρους συστατικά) χάνεται.

•Διατήρηση ιεραρχίας: Διατηρεί την ιεραρχική δομή του πρωτότυπου στοιχείου, συμπεριλαμβανομένων των υποστοιχείων.

Δείτε επίσης: Εξαγωγή Ιεραρχικών Στοιχείων από το ARCHICAD ως IFC Containers.
