Μονάδες Υπολογισμού και Κανόνες (Προτιμήσεις)
Για να προσπελάσετε αυτόν τον διάλογο, πηγαίνετε στο Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού και Κανόνες.

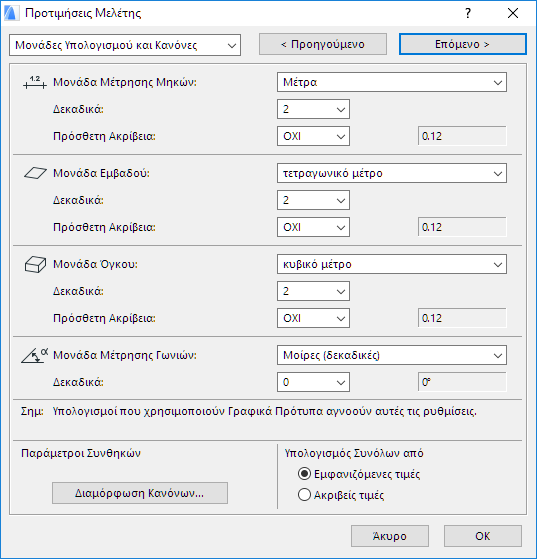

Αυτός ο διάλογος σας επιτρέπει να ρυθμίζετε τις μονάδες που εμφανίζονται
•σε Διαδραστικούς Πίνακες, για τις τιμές που υπολογίζονται
•στις Σημάνσεις ΑυτοΚειμένου
•στις λίστες που δημιουργούνται με τη λειτουργία Υπολογισμοί και
•στο add-on Λίστα Εμβαδών (διαθέσιμο σε επιλεγμένες αγορές)
Χρησιμοποιήστε επίσης αυτόν τον διάλογο (Διαμόρφωση Κανόνων) για να ρυθμίσετε πρόσθετους κανόνες υπολογισμού των τιμών των παραμέτρων που παρατίθενται στους Διαδραστικούς Πίνακες.
Σημείωση: Εάν χρησιμοποιείτε τη λειτουργία Υπολογισμών, αυτές οι ρυθμίσεις θα επηρεάζουν τη διάταξη Κειμένου μόνο των λιστών (όχι εκείνες που βασίζονται σε ένα Υπόδειγμα με Γραφικά, το οποίο ορίζει τη δική του διάταξη αριθμών).
Καθώς ρυθμίζετε κάθε έλεγχο, συμβουλευτείτε την προεπισκόπηση.
•Μονάδα: Κάντε κλικ σε αυτό το pop-up πεδίο για να επιλέξετε από διάφορα πρότυπα Μονάδων Μέτρησης.
•Δεκαδικά: Κάντε κλικ σε αυτό το pop-up πεδίο για να επιλέξετε τον αριθμό των δεκαδικών της επιλεγμένης Μονάδας.
•Πρόσθετη Ακρίβεια: Επιλέξτε το, εάν θέλετε να εμφανίζονται πρόσθετες δεκαδικές τιμές ως εκθέτης. Η τιμή εκθέτη θα στρογγυλευτεί σε βήματα του αριθμού που επιλέξατε (π.χ. 25).
Σημείωση: Οι τιμές Πρόσθετης Ακρίβειας θα εμφανίζονται ως εκθέτες μόνο στους Διαδραστικούς Πίνακες. Στις λίστες Υπολογισμού και ορισμένα add-ons, αυτές οι πρόσθετες τιμές θα εμφανίζονται ως πρόσθετα δεκαδικά (αντί για εκθέτες).

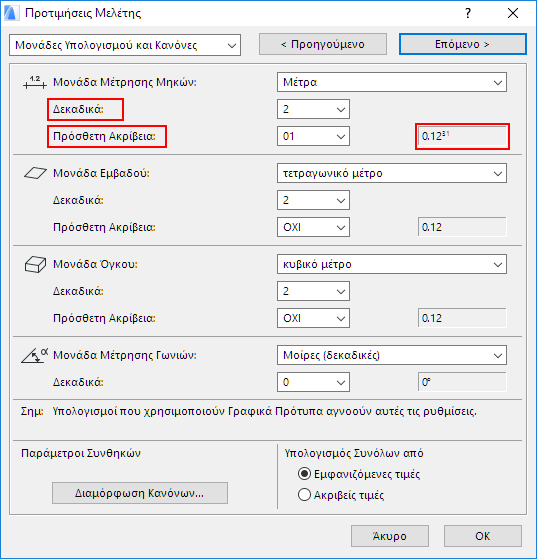

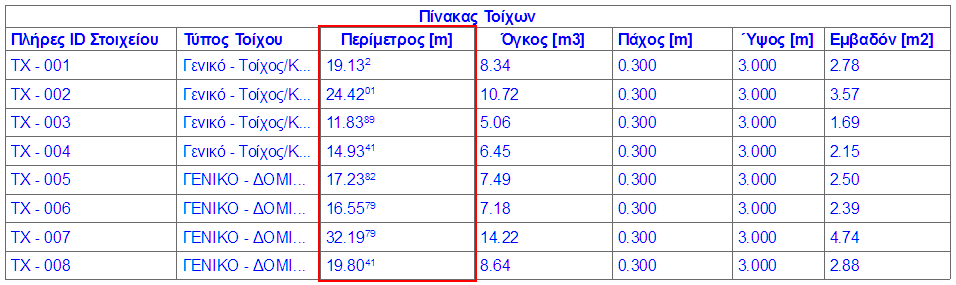

Για παράδειγμα, εδώ ο αριθμός δεκαδικών ψηφίων που χρησιμοποιείται στον υπολογισμό μήκους (για το πεδίο Περίμετρος Τοίχου) είναι ρυθμισμένος σε δύο, αλλά η Πρόσθετη Ακρίβεια είναι ρυθμισμένη στο 01, και επομένως εμφανίζεται ως εκθέτης και ένα πρόσθετο δεκαδικό ψηφίο, στρογγυλοποιημένο σε 01.
Σημείωση για Μονάδα Όγκου
Η επιλογή σας για μετρική - αγγλοσαξονική μονάδα μέτρησης όγκου θα επηρεάζει τις μονάδες που χρησιμοποιούνται από την τιμή για την Πυκνότητα και για την ιδιότητα Ενσωματωμένος Άνθρακας των Δομικών Υλικών της μελέτης.
Δείτε: Φυσικές Ιδιότητες.
Σημείωση για Μονάδα Γωνίας
Εάν η επιλεγμένη Μονάδα Γωνιών είναι μοίρες/λεπτά/δ/λεπτα, κάντε κλικ στο pop-up πεδίο Ακρίβεια που βρίσκεται στα δεξιά για να επιλέξετε την ακρίβεια.
Διαμόρφωση Κανόνων Παραμέτρου (υπό συνθήκες)

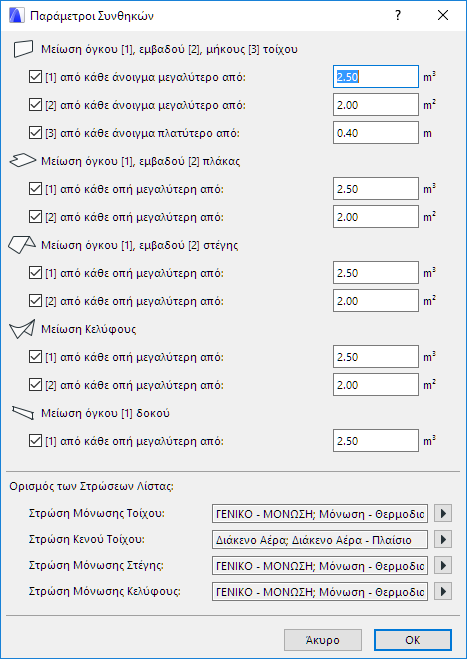

Πατήστε το κουμπί Διαμόρφωση Κανόνων (σε Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού και Κανόνες) για να ανοίξετε αυτόν τον διάλογο.
Αυτοί οι έλεγχοι σας επιτρέπουν να καθορίζετε συνθήκες για ορισμένες παραμέτρους των προμετρήσεων (λίστες), καθώς και τον τρόπο υπολογισμού τοίχων, πλακών, στεγών, κελυφών και δοκών.

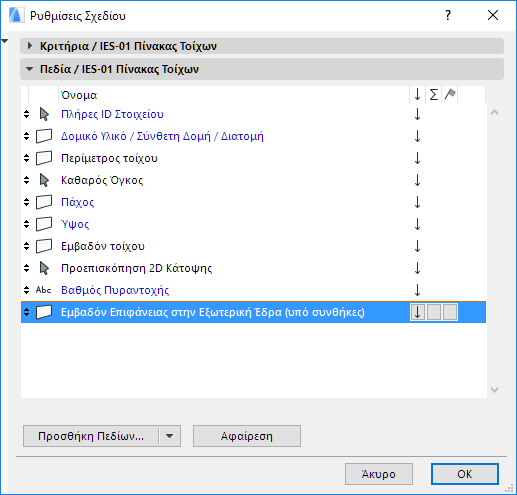

Για παράδειγμα, ας υποθέσουμε ότι παράγετε μία Λίστα Τοίχων και τα κριτήρια πίνακα (όπως τα καθορίσατε στις Ρυθμίσεις Σχεδίου του Διαδραστικού Πίνακα) περιλαμβάνουν αυτό το πεδίο: “Εμβαδόν Επιφάνειας στην Εξωτερική Έδρα (υπό συνθήκες)”.
Δείτε επίσης: Ρυθμίσεις Σχεδίου Διαδραστικού Πίνακα.
Το όνομα της παραμέτρου περιλαμβάνει το “υπό συνθήκες”, υποδεικνύοντας ότι μπορείτε να συνδέσετε αυτήν την παράμετρο υπολογισμού με συνθήκες (κανόνες), χρησιμοποιώντας τον διάλογο Παράμετροι Συνθηκών.
Εάν θέλετε να μειώσετε την υπολογισμένη επιφάνεια τοίχου από ανοίγματα που είναι ίσα η μεγαλύτερα από 2.5 m2, τσεκάρετε το κουτάκι που φαίνεται:
Ο Διαδραστικός Πίνακας “Λίστα Τοίχων” θα υπολογίσει τις επιφάνειες των τοίχων, σύμφωνα με αυτήν τη συνθήκη.
Χρησιμοποιήστε αυτά τα pop-ups για να ορίσετε τα Δομικά Υλικά που χρησιμοποιούνται για τις στρώσεις των σύνθετων τοίχων, στεγών και/ή κελυφών τα οποία θα αναγνωρίζονται από το ARCHICAD ως “μόνωση” ή “κενό”, ώστε οι ποσότητές τους να εμφανίζονται ξεχωριστά στα παράθυρα προμετρήσεων.
Μπορείτε να καθορίσετε τις στρώσεις των Σύνθετων Δομών στον Διάλογο Σύνθετες Δομές. Εάν χρησιμοποιείτε σταθερά συγκεκριμένα Δομικά Υλικά ως μονωτική στρώση στους σύνθετους Τοίχους, Στέγες ή Κελύφη της μελέτης σας, τσεκάρετε αυτά τα Δομικά Υλικά στο κατάλληλο pop-up του διαλόγου Παράμετροι Συνθηκών.
Δείτε: Σύνθετες Δομές.

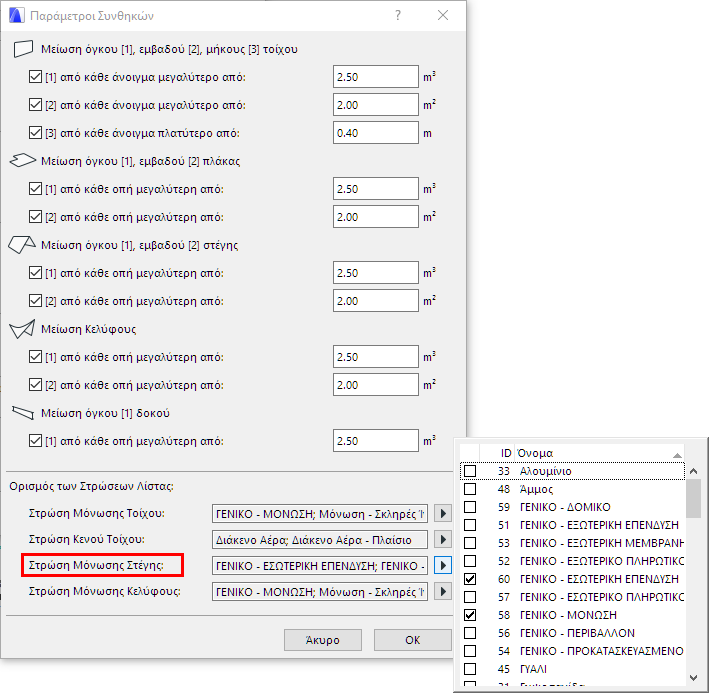

Για παράδειγμα, εάν η τυπική στρώση μόνωσης των στεγών ονομάζεται “ΓΕΝΙΚΟ - ΕΣΩΤΕΡΙΚΗ ΕΠΕΝΔΥΣΗ”, τσεκάρετε το κουτάκι της από το pop-up Στρώση Μόνωσης Στέγης του διαλόγου Παράμετροι Συνθηκών.

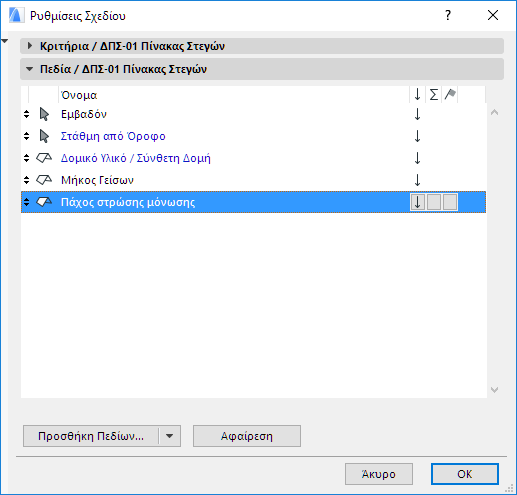

Στο εξής, εάν τα κριτήρια για τις λίστες των στεγών περιλαμβάνουν το “Πάχος Στρώσης Μόνωσης”, το ARCHICAD θα εμφανίσει στις λίστες τα πάχη των στρώσεων της στέγης που χρησιμοποιούν το τσεκαρισμένο Δομικό Υλικό.
Αυτή η επιλογή προσδιορίζει τον τρόπο που αθροίζονται τα μερικά σύνολα στο Add-on Λίστα Εμβαδών.
•Εμφανιζόμενες τιμές (Προκαθορισμένο): Κάθε τιμή (όπως εμφανίζεται στη διεπαφή) στρογγυλεύει σύμφωνα με τις ρυθμίσεις των Στρογγυλοποίηση/Πρόσθετη Ακρίβεια. Το σύνολο αυτών των στρογγυλεμένων τιμών δίνει το γενικό σύνολο.
•Ακριβείς τιμές: Διαλέξτε το για μία ακριβέστερη τιμή: το πρόγραμμα προσθέτει τις ακριβείς τιμές (και όχι τις εμφανιζόμενες στη διεπαφή) πριν τις στρογγυλέψει σύμφωνα με τις ρυθμίσεις των Στρογγυλοποίηση/Πρόσθετη Ακρίβεια για να υπολογίσει το γενικό σύνολο.
