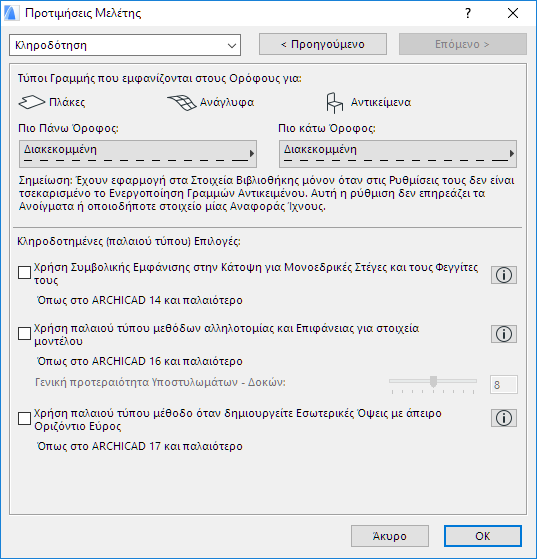

Για να προσπελάσετε αυτόν τον διάλογο, πηγαίνετε στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση.
Αυτές οι επιλογές επηρεάζουν τη συμπεριφορά των διαφόρων τύπων κατασκευαστικών στοιχείων.
Οι ρυθμίσεις που κάνετε εδώ συνιστούν Προτιμήσεις συνδεδεμένες με τη Μελέτη που επεξεργάζεστε και αποθηκεύονται με αυτήν. Όταν ένας άλλος χρήστης ανοίξει τη Μελέτη στον δικό του υπολογιστή, εφαρμόζονται οι ίδιες ρυθμίσεις.
Τύποι Γραμμής που εμφανίζονται στους Ορόφους: Επιλέξτε έναν τύπο γραμμής με τον οποίο θα σχεδιάζονται τα περιγράμματα για Πλάκες και Ανάγλυφα που εμφανίζονται σε ορόφους, άλλους από εκείνον του Αρχικού Ορόφου, καθώς και για Αντικείμενα.
Για περισσότερες πληροφορίες, δείτε: Εμφάνιση σε Ορόφους.
Σημείωση: Αυτή η ρύθμιση δεν επηρεάζει τους Τοίχους, τις Στέγες ή τα Κελύφη, τα Ανοίγματά τους ή τα στοιχεία μίας Αναφοράς Ίχνους.
Πιο Πάνω Όροφος: Χρησιμοποιήστε αυτήν την pop-up παλέτα για να επιλέξετε έναν τύπο γραμμής για την εμφάνιση των στοιχείων Πλάκα/Ανάγλυφο/Αντικείμενο στον πιο πάνω από τον Αρχικό τους Όροφο.
Πιο Κάτω Όροφος: Χρησιμοποιήστε αυτήν την pop-up παλέτα για να επιλέξετε έναν τύπο γραμμής για την εμφάνιση των στοιχείων Πλάκα/Ανάγλυφο/Αντικείμενο στον πιο κάτω από τον Αρχικό τους Όροφο.
Σημείωση: Αυτοί οι τύποι γραμμών ισχύουν μόνο για Αντικείμενα, μόνον εάν το κουτάκι Υπερισχύοντες Τύποι Γραμμής Αντικειμένου στους διαλόγους Ρυθμίσεων είναι τσεκαρισμένο.
Κληροδοτημένες (παλαιού τύπου) Επιλογές
Μελέτες που αποθηκεύτηκαν σε μία παλαιότερη διάταξη αρχείου θα ανοίγουν από το ARCHICAD 22, έχοντας ενεργοποιήσει αυτόματα όλες τις ακόλουθες επιλογές:
Χρήση Συμβολικής Εμφάνισης στην Κάτοψη για Μονοεδρικές Στέγες και τους Φεγγίτες τους
Τσεκάρετε αυτό το κουτάκι εάν θέλετε οι Μονοεδρικές Στέγες σας και όλοι οι Φεγγίτες που ανήκουν σε αυτές να εμφανίζονται όπως στο ARCHICAD 14 και στις παλαιότερες εκδόσεις. Κάντε κλικ στο κουμπί Πληροφορίες που είναι δεξιά, για μία απεικόνιση των διαφορών εμφάνισης.
•Αληθινή 3D προβολή: Αυτή η μέθοδος εμφάνισης είναι διαθέσιμη από το ARCHICAD 15. Όλες οι Πολυεδρικές Στέγες και οι νέοι Φεγγίτες που θα τοποθετείτε, θα εμφανίζονται με αυτόν τον τρόπο.
•Συμβολική: Αυτή η μέθοδος εμφάνισης αντιστοιχεί στον τρόπο εμφάνισης Στεγών και Φεγγιτών, του ARCHICAD 14 ή παλαιότερου.
(Για περισσότερες πληροφορίες, πατήστε το κουμπί Πληροφορίες που βρίσκεται δεξιά από αυτήν την επιλογή).
Δείτε επίσης: Μεταφορά Στεγών και Φεγγιτών.
Χρήση παλαιού τύπου μεθόδων αλληλοτομίας και Επιφάνειας για στοιχεία μοντέλου (όπως στο ARCHICAD 16 και παλαιότερο)
Δείτε: Κληροδοτημένη Μέθοδος Αλληλοτομίας για Παλαιότερης Έκδοσης Μελέτες.
Κάντε κλικ στο κουμπί Πληροφορίες που είναι δεξιά, για περισσότερες πληροφορίες για τον τρόπο λειτουργίας των παλαιού τύπου αλληλοτομιών.
Η μέθοδος Κληροδότηση Επιφάνειας σημαίνει ότι οι Επιφάνειες ρυθμίζονται μόνον σε επίπεδο στοιχείου (δεν προέρχονται από Δομικά Υλικά, που παρουσιάστηκαν στο ARCHICAD 17) - εκτός από την περίπτωση των στοιχείων από Διατομή.
Εάν ενεργοποιήσετε την Παλαιού τύπου μέθοδο Αλληλοτομίας, τα ακόλουθα χαρακτηριστικά του ARCHICAD ΔΕΝ είναι διαθέσιμα:
•Βαφέας Επιφάνειας
•Πίνακες Επιφανειών
Εάν ενεργοποιήσετε την Παλαιού τύπου μέθοδο Αλληλοτομίας, είναι διαθέσιμος ο εξής έλεγχος:
Γενική Προτεραιότητα Υποστυλωμάτων - Δοκών (μόνον παλαιού τύπου μέθοδος αλληλοτομίας!): Αυτός ο συρόμενος διακόπτης καθορίζει τη σχέση μεταξύ όλων των Υποστυλωμάτων και των Δοκών της μελέτης. Στο 3D, όταν τέμνονται Δοκοί με Υποστυλώματα θα κόβεται το στοιχείο κατώτερης προτεραιότητας, που σημαίνει ότι θα αφαιρείται το τμήμα της τομής. Το στοιχείο υψηλότερης προτεραιότητας θα παραμένει ανέπαφο. Αυτό ισχύει και στην περίπτωση των υπολογισμών όγκων.
Σημείωση: Ο βαθμός προτεραιότητας υποστυλωμάτων είναι πάντα ζυγός αριθμός και σε αυτόν τον διάλογο μπορεί να οριστεί μόνο σαν μία γενική ρύθμιση. Η Προτεραιότητα Δοκού ορίζεται ξεχωριστά για κάθε δοκό στις Ρυθμίσεις του Εργαλείου Δοκός (πάνελ Μοντέλο - μόνον παλαιού τύπου μέθοδος αλληλοτομίας!).
(Για περισσότερες πληροφορίες, πατήστε το κουμπί Πληροφορίες που βρίσκεται δεξιά από αυτήν την επιλογή).
Χρήση παλαιού τύπου μέθοδο όταν δημιουργείτε Εσωτερικές Όψεις με άπειρο Οριζόντιο Εύρος
Οι Εσωτερικές Όψεις των εκδόσεων έως το ARCHICAD 18 λειτουργούσαν ως εξής: το περιεχόμενο της Εσωτερικής Όψης εξαρτάται από το εάν τα περικλείοντα ορθογώνια στοιχείου εμπίπτουν στο Εύρος (όπως προσδιορίζεται από τα Σημάδια ΕΟψης).
Αντιθέτως, αρχίζοντας από το ARCHICAD 18, οι Εσωτερικές Όψεις είναι ρυθμισμένες να εμφανίζουν οριζοντίως ολόκληρο τον χώρο του μοντέλου, εντός του εύρους που ορίζει το Σημάδι (όπως ακριβώς στις απόψεις Τομής ή Όψης).
Για να πετύχετε αυτή την “παλαιά” λογική, χρησιμοποιήστε την επιλογή Κληροδότησης, στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση. Όταν μεταφερόσαστε στο ARCHICAD, αυτό το κουτάκι είναι, εξ ορισμού, τσεκαρισμένο.
(Για περισσότερες πληροφορίες, πατήστε το κουμπί Πληροφορίες που βρίσκεται δεξιά από αυτήν την επιλογή).
