Minden ARCHICAD elemhez saját eszköz beállító párbeszédablakában, az elem típusától függően vonaltípusok vannak hozzárendelve.

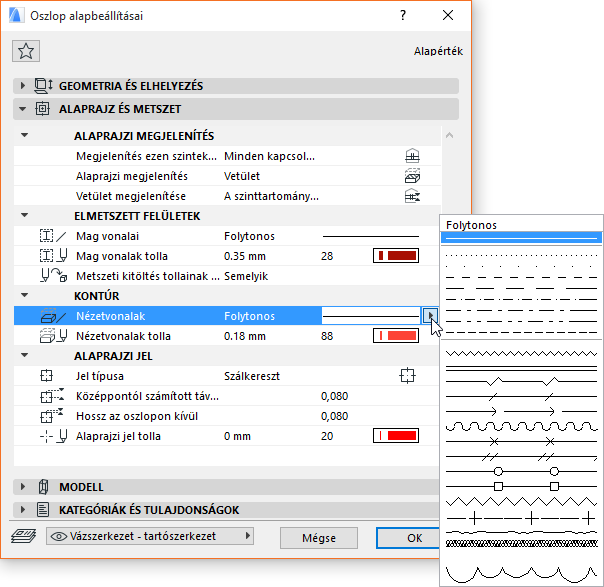

Amikor például meghatározza, hogyan jelenjen meg egy Oszlop egy 2D ablakban, különböző vonaltípusokat alkalmazhat a mag körvonalazásához, a felső rész megjelenítéséhez és kereszteződésének alaprajzi jeléhez.
Az elem Beállítások párbeszédpanelén elérhető vonaltípusokat a terv Vonaltípus tulajdonságaiként a Lehetőség > Elemattribútumok > Vonaltípusok párbeszédpanelen adhatja meg és kezelheti.

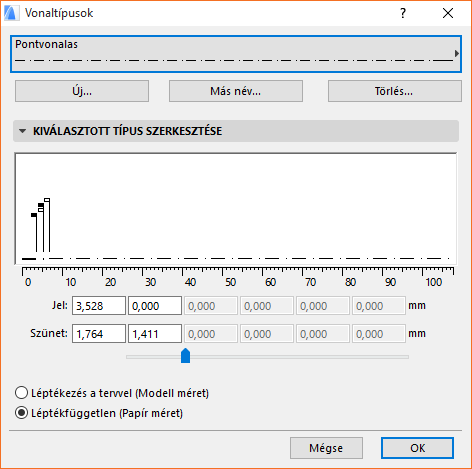

Használja a Vonaltípusok párbeszédpanelt a szabványos vonaltípusok módosításához (folytonos, pontozott, szaggatott stb.) és új vonaltípusok megadásához.
Lásd Vonaltípusok párbeszédablak.
További információk a Help Center súgóban
Alapértelmezésben minden vonal Minimális vastagsággal, egy pixel szélesen jelenik meg.
Ha aktiválja a Vastag metszési vonalak (Nézet Megjelenítési lehetőségek ) parancsot, valamennyi Elmetszett vonal vastagon jelenik meg (két pixel szélesen, függetlenül a vonal valós vastagságától). Az összes többi vonal Minimális vastagsággal jelenik meg.
A Hajszálvékony vonalak alternatívája az egyes tollak Valós tollvastagsága: aktiválja a vonal valós vastagságát a Nézet > Megjelenítési lehetőségek menü lehetőségei közül választva. Ebben az esetben mindegyik vonalnak a valódi tollvastagsága lesz látható (a Tollak és színek párbeszédablakban megadott értékek szerint).
