Hiányzó attribútumokra hivatkozó elemek keresése és kijelölése

Bár a tervvel együtt az attribútumok is mentésre kerülnek, mégis megtörténhet, hogy terve olyan elemeket tartalmaz, amelyek hiányzó attribútumokra hivatkoznak.

Lásd még: Hiányzó attribútumok.

Ilyen elemeket könnyen megtalálhat a Keresés és kijelölés parancs segítségével.

Lásd még: Elemek kiválasztása feltételek alapján.

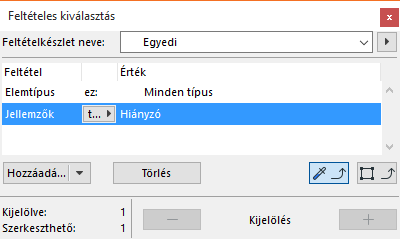

1.A Keresés és kijelölés párbeszédablak Feltételek mezőjében válasszon ki egy adott elemtípust, vagy Minden típust.

2.A következő feltételként adja hozzá az „Attribútumokat” és állítsa értékét „Hiányzó”-ra.

3.Kattintson a Plusz gombra minden olyan elem kijelöléséhez, mely megfelel a feltételnek.

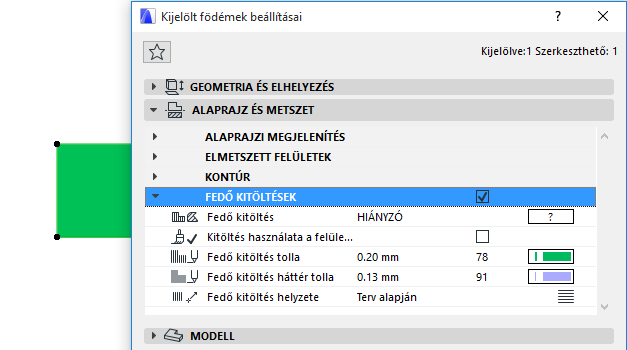

Ebben a példában egy födémet azonosítottunk be és választottunk ki, amelynek egy vagy több attribútuma hiányzik. A Födém beállítások párbeszédpanelben egyértelművé válik, hogy a hiányzó attribútum fedő kitöltés.

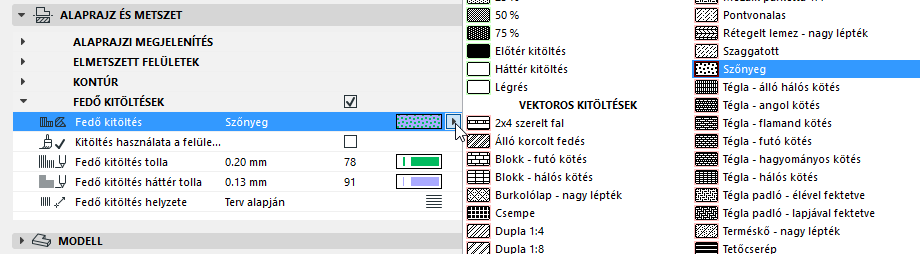

A legegyszerűbb megoldás, ha hozzárendel egy másik fedő kitöltést a tervhez rendelkezésre álló kitöltési lehetőségek közül: kattintson a Fedő kitöltés attribútumok előugró menüjében. Itt a Szőnyeg kitöltést választottuk.

Továbbá, ha ismeri a szükséges hiányzó attribútum helyét (pl. ha az egy másik ARCHICAD terv része), az Attribútumkezelő segítségével átemelheti a szükséges attribútumot a korábbi tervből az aktuálisba.

Lásd Attribútumkezelő.
