Minden gerendának van referenciatengelye, amely a gerenda pontos illeszkedését szolgálja tiszta metsződések esetére és fogópontokat ill. éleket hoz létre a gerendák kijelöléséhez, mozgatásához és transzformálásához. Iránya meghatározza az oszlop "bal" és "jobb" felületét felület-hozzárendelési célokra a gerenda beállítások Modell panelén.
Lásd Gerenda modell panel.
A referenciatengely iránya megfelel annak az iránynak, amerre a kurzor mozog a gerenda megrajzolásakor. (A gerendán a tengely irányát jelző nyíl a Nézet > Megjelenítési lehetőségek a képernyőn > Falak és gerendák referenciavonalai paranccsal jeleníthető meg.)
Alapértelmezésben a referenciatengely a gerenda felső felületének központjában halad. A referenciavonalat el is tolhatja középről bármilyen távolságra (ha például aszimmetrikus profilú gerendát használ): adjon meg egy értéket a Gerenda beállítások, Geometria és elhelyezés panelén az Eltolás mezőben.

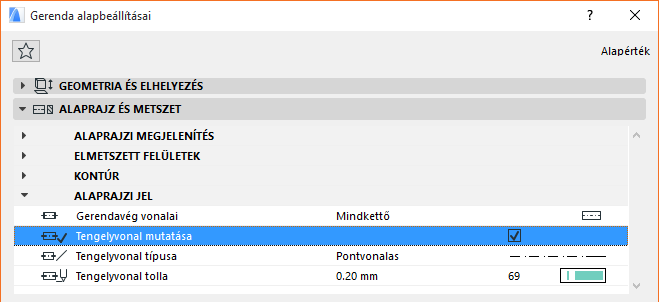

A referenciatengely megjeleníthető/elrejthető minden gerendához egyedileg a „„Referenciatengely megjelenítése” jelölőnégyzet használatával a gerenda Alaprajz és Metszet panelén).
A 3D ablakban a kijelölt gerenda referenciatengelye eltérő színnel jelenik meg: ezt a színt módosíthatja a „3D szerkesztővonalak” beállítás használatával, melyet a Lehetőség > Munkakörnyezet > Kijelölés és eleminformáció menüútvonalon érhet el.
