A tetőablakok az ajtókhoz és ablakokhoz hasonlóan viselkednek. Intelligensen elhelyezhetők tetőkön és héjszerkezeteken az erre a célra kialakított Tetőablak eszközzel.
A héjszerkezet vagy a tető felületére elhelyezett tetőablakot a program automatikusan beszúrja a befogadó elembe. Tetőn történő elhelyezéskor a program hozzáigazítja a tető lejtési szögéhez.
A Tetőablak eszköz beállítások párbeszédpanel területei hasonlóak az ajtó/ablak, tárgy vagy lámpa eszközökéhez:
Lásd Tetőablak eszköz beállítások.
Tetőablak ábrázolás az alaprajzon
•Az ARCHICAD 15-ben, vagy későbbi verziókban elhelyezett Tetőablakok alaprajzi megjelenítése a szimbolikus megjelenítés helyett a 3D vetítésen alapul.
Kivétel: az ARCHICAD 15-be vagy újabb verzióba régebbi verziójú tervekkel együtt verzióváltott tetőablakok alapértelmezés szerint az alaprajzi megjelenítésre vonatkozó „szimbolikus” jellemzőikkel jelennek meg.
Lásd Tetők és tetőablakok verzióváltása.
•A tetőablakok a tető vagy a héjszerkezet Alaprajzi megjelenítés beállításainak (pl. Megjelenítés a szinteken) használatával jelennek meg.
•Minden tetőablaknál, az ajtókhoz és ablakokhoz hasonlóan Tollak és vonaltípusok állíthatók be a Tetőablak beállítások Alaprajz és Metszet panelén.

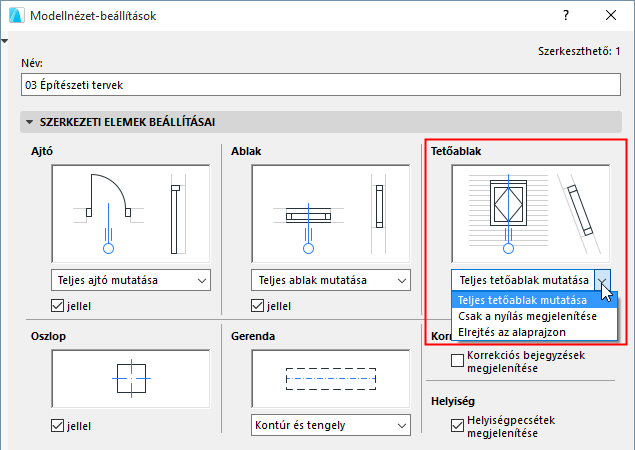

•A Modellnézet-beállítások (Szerkezeti elemek beállításai) az ajtóknál és az ablakoknál megszokottakhoz hasonló tetőablakokra vonatkozó lehetőségeket tartalmaznak.
