A felugró ablakokban elérhető kitöltések meghatározása
Annak érdekében, hogy ne kelljen egyszerre túl sok kitöltéstípussal foglalkoznia, az ARCHICAD párbeszédablakokban megjelenő Kitöltésválasztó felugró ablakok nem tartalmazzák a tervben használható összes kitöltéstípust, hanem csak azokat, amelyek az adott lépésnél releváns kategóriába tartoznak.
Például:
•Egy kitöltéstípust „Fedő kitöltés”-re kell állítania, ha azt például a Födém vagy Tetőbeállítások között szeretné megtalálni
•Az Építőanyagoknál csak a „Metszeti kitöltés”-ként megjelölt kitöltések használhatók.
A Kitöltéstípus attribútum kategóriájának szerkesztése

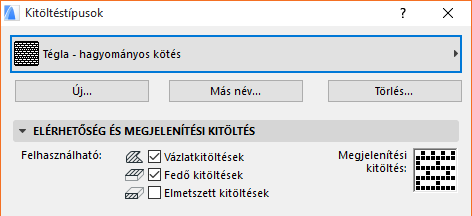

1.Nyissa meg a Lehetőség > Elemattribútumok > Kitöltéstípusok párbeszédablakot, majd az Elérhetőség és megjelenítési kitöltés panelt.
2.Válassza ki a szerkesztendő kitöltést.
3.A Felhasználható jelölőnégyzetek segítségével adhatja meg a kitöltés kategóriáját.
•Vázlatkitöltések: A program a vázlatkitöltéseket nem alkalmazza a szerkezeti elemekre; ezek kézzel, a Kitöltés eszközzel rajzolhatók meg.
Megjegyzés: Ha ez a négyzet nincs bejelölve, akkor a jelenlegi kitöltéstípus nem elérhető a Kitöltés beállítása párbeszédablakban.
•Fedő kitöltések: Jelölje be ezt a négyzetet, hogy a jelenlegi kitöltéstípus elérhető legyen a födém, a tető, a héjszerkezet, a felületháló, a helyiség, a tárgy beállítások párbeszédablakban valamint a Felület beállítások párbeszédablak 3D-s kitöltés panelén.
•Metszeti kitöltések: Jelölje be ezt a négyzetet, hogy a jelenlegi kitöltéstípus elérhető legyen a GDL tárgyak beállítás paneleiben (amelyek használnak metszeti kitöltéseket) vagy az Építőanyagok párbeszédablakban.
Megjegyzés: Vannak bizonyos megkötések; például a Kép kitöltések nem használhatók Metszeti kitöltésként.
