A kitöltési kategóriák a kitöltések tervben betöltött funkciója szerinti csoportosítására szolgálnak. Ez alapján létezik Metszeti kitöltés (két típus), Fedő kitöltés és Vázlatkitöltés.
1.Metszeti kitöltések (két változat):
•Szerkezeti elemek (fal, födém, gerenda, oszlop, tető, héjszerkezet, alakzat, felületháló) esetén a metszeti kitöltések hozzárendelése az Építőanyag jellemzőknél történik. Ha egy ilyen elemet szétbont (Részletrajzban), az így létrejött kitöltés a Metszeti kitöltés - Építőanyag kategóriába kerül. Az ebben a kategóriában lévő kitöltés részletként is megtartja az eredeti szerkezeti elem fizikai tulajdonságait.
Rendelje hozzá ezt a kitöltési kategóriát a részletként megjelenő kitöltésekhez, melyeket a Hőhídelemzés használ az EcoDesigner STAR kiegészítő terméknél.
•A GDL-alapú elemeknél (tárgyak, függönyfalak) vagy a Kitöltés eszközzel rajzolt, szabadkézi kitöltéseknél a Metszeti kitöltések hozzárendelése a Beállítások párbeszédablakokban történik. Ha egy ilyen elemet szétbont, az így létrejött kitöltés a Metszeti kitöltés kategóriába kerül (hozzárendelt fizikai jellemzők nélkül).
Az elmetszett kitöltések a DXF/DWG konverziós folyamat során akár egy saját fóliára is ráhelyezhetők.
2.Fedő kitöltések: A fedő kitöltések födémek, tetők, felülethálók, héjszerkezetek, alakzatok és helyiségek alaprajzi megjelenéséhez alkalmazhatók - használja a fedő kitöltés vezérlőket az elembeállítások párbeszédpanelen. Ha egy ilyen elemet szétbont (Részletrajzban), az így létrejött kitöltés a Fedő kitöltés kategóriába kerül.
A fedőkitöltések a DXF/DWG konverziós folyamat során akár egy saját fóliára is ráhelyezhetők.
Lásd Fedő kitöltés hozzárendelése.
3.Vázlatkitöltések: A vázlatkitöltéseket, akárcsak a többi kategóriát, hozzárendelhetjük elemek megjelenítéséhez, de lehetnek akár egyszerű, kézzel rajzolt 2D-s kitöltések is bármely modellablakban. Azonban előfordulhat, hogy az adott kitöltést a „fedő kitöltés” vagy „metszeti kitöltés” kategóriához szeretné rendelni megjelenítési vagy exportálási célból. (Lásd lentebb.)

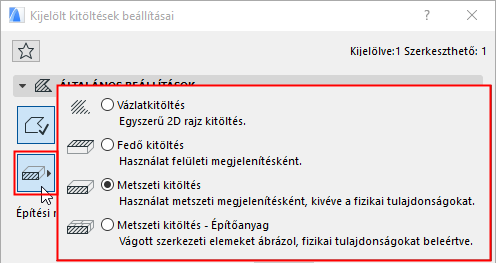

A 2D-s kitöltés elem kategóriájának módosítása
1.Válassza ki a tervben lévő Kitöltéselemet.
2.Ugorjon a Kitöltés eszköz infótáblájához (vagy a Kitöltés eszköz beállításaihoz).
3.Változtassa meg a Kitöltés kategóriáját.
Például, ha részletként rajzol egy kitöltést, melyet metszeti kitöltésként kíván használni, módosítsa a kategóriáját „Vázlat”-ról „Metszeti kitöltés - Építőanyag”-ra. Így ez a kitöltés úgy fog viselkedni, mint a tervben lévő szerkezeti elemek építőanyagai DWG fóliára történő exportáláskor.
A Kitöltéstípus attribútum kategóriájának módosítása
A Kitöltéstípusok párbeszédablakban lévő összes kitöltés hozzá van rendelve egy vagy több kitöltéskategóriához. A felhasználói felület kitöltési felugró ablakaiban ennek megfelelően jelennek meg az elérhető kitöltések.
Lásd A felugró ablakokban elérhető kitöltések meghatározása.
Kitöltési kategóriák használata a megjelenített kitöltések meghatározásához a Grafikus felülírások segítségével
Alapértelmezés szerint a terv minden egyes kitöltése úgy fog megjelenni, ahogyan meghatározta azt az elem vagy a kitöltés beállításainál.
Azonban a Grafikus felülírásokkal ezek a beállításokon keresztül megadott értékek felülírhatók a szabályokon keresztül meghatározott értékekkel, így a program kategóriák szerint alkalmazza a kitöltési felülírásokat.

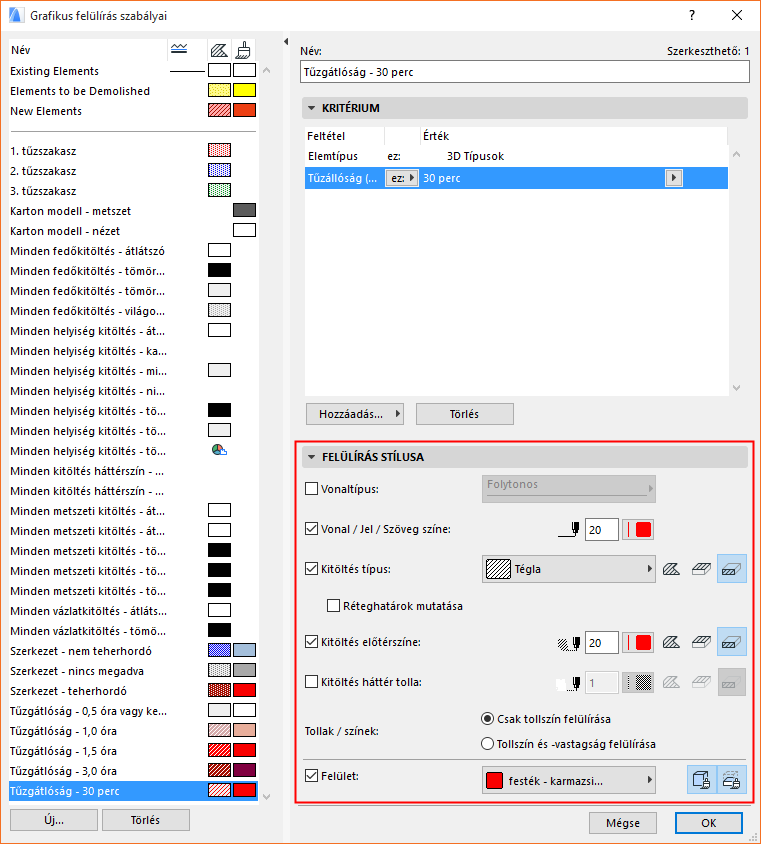

Használja a Dokumentáció > Grafikus felülírások > Grafikus felülírás szabályai lehetőséget.
Lásd Grafikus felülírások.
Kitöltési kategóriák használata a DXF/DWG formátumba exportálás optimalizálásához
Ez akkor hasznos, ha az ARCHICAD tervet DXF/DWG formátumba exportálja: az exportálási folyamat során megadhatja az exportált kitöltések fóliáját kitöltéskategória alapján.
Lásd Egyéni fóliák.
Például, ha 2D-s kitöltéseket rajzolt egy fal/födém metszetre a Metszet/homlokzatnál, valószínűleg szeretné ezeket a kitöltéseket ugyanazokra a fóliákra helyezni a DWG/DXF fájlban, mint a modellből létrehozott kitöltéseket. Ehhez a frissen megrajzolt 2D-s kitöltést (amely alapértelmezettként vázlatkitöltés) át kell helyezni a Metszeti kitöltés - Építőanyag kategóriába, a Fal és Födém részben létrehozott kitöltésekhez hasonlóan.
