A Szintméretezések a pontok magasságát jelölő, asszociatív jelek, amelyekből megtudható a szint magassága vagy az elem függőleges magassága a Z tengelyen. Elérhetők az Alaprajz és a Munkalap/Részlet ablakokban.
A szintméretezés értékek számításának kiindulópontja a Szintméretezés eszköz beállításainál adható meg.
Megjegyzés: A Metszet/Homlokzat/BF ablakokban használja a magasságméretezéseket. Lásd Magasságméretezés.
1.Válassza ki a Szintméretezés eszközt.

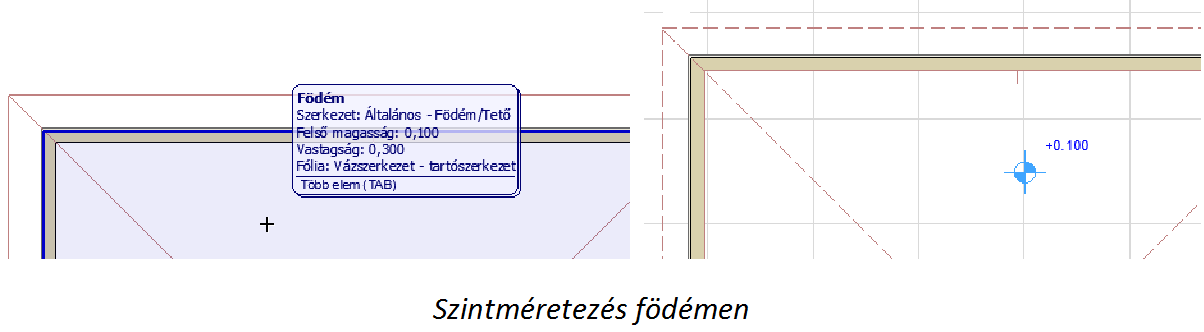

2.Mozgassa a mutatót az elem vagy terület felett, melynek a magasságát méretezni kívánja.
Ha a kurzor egyszerre több elemen áll, az infócímke jelzi, hogy a tabulátorral lépkedhet elemről elemre.
A méretezhető elemeken látható kiemelés jelzi, hogy melyik elem lesz méretezve.
Megjegyzés: Ha a Gravitáció funkció be van kapcsolva, csak az adott elemtípus méretezése lehetséges. Lásd lent.
3.A szintméretezést egy kattintással helyezheti le.

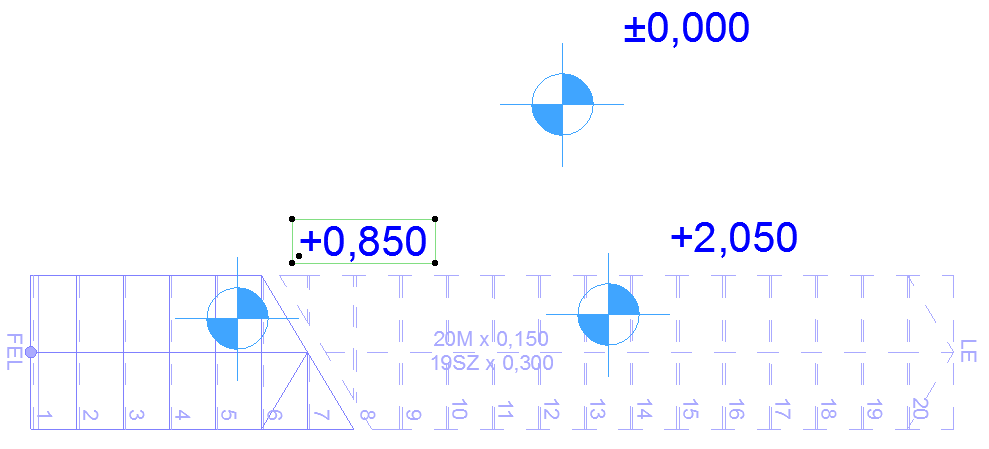

Szintméretezés lépcsőlapon, pihenőn vagy pihenő szerkezetén
Ha szintméretezést helyez el egy lépcső összetevőjén, a tabulátor segítségével emelje ki a megfelelő összetevőt, majd kattintson a lehelyezéshez:

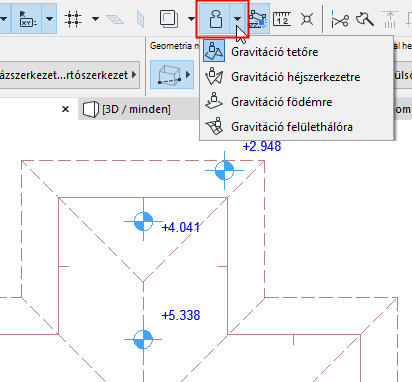

Szintméretezés bekapcsolt Gravitáció funkcióval
Bekapcsolt gravitáció mellett a szintméretezés csak arra az elemre helyezhető, amely gravitációt használ (Födém, Tető, Héjszerkezet vagy Felületháló).
További részleteket lásd Gravitáció.
A szintméretezések akkor is az elemhez kapcsolva maradnak, ha esetleg már nem is esnek az elem körvonalain belülre. Ha egy Szintméretezés kívül esik annak az elemnek a kontúrján, amelyhez kapcsolva van, az értéke az alábbi szabályok szerint változik:
•Födémek esetén nincs változás. Az érték ugyanaz, mintha a Szintméretezés még mindig a Födém kontúrján belül volna.

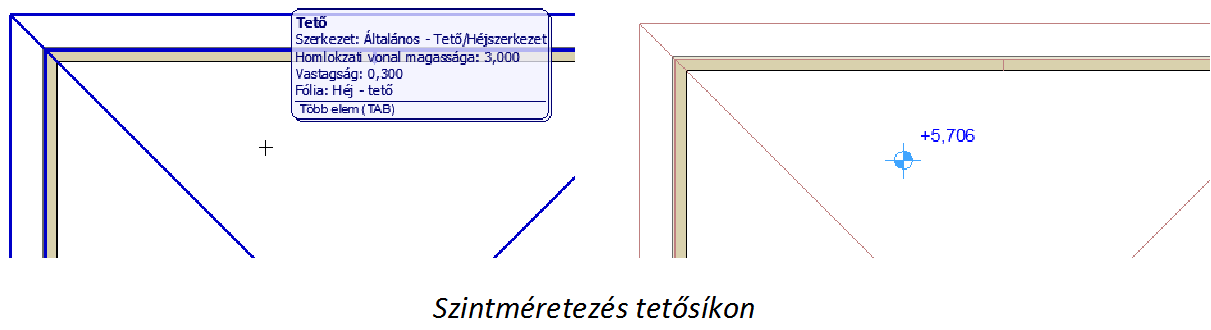

•Tetők esetén a Tető képzeletbeli meghosszabbítása alapján számított érték jelenik meg (vagyis, hogy mi lenne az adott helyen a tető pontjának magassági értéke).
•Felülethálók esetén a Szint magassága jelenik meg (a Szintméretezések azonban kapcsoltak maradnak).

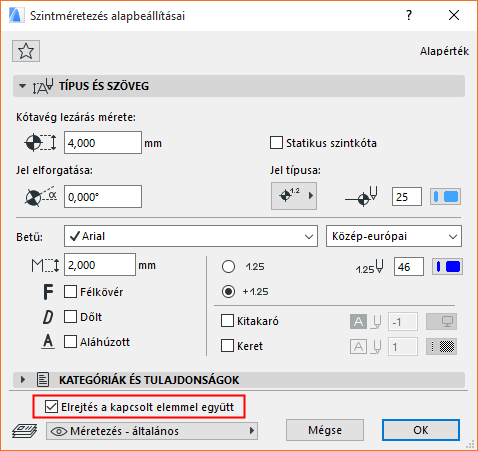

Szintméretezés eszköz beállításai
Írja be a szintméretezési jel magasságát.
Forgatás szöge: Adja meg a szintméretezési jel elforgatásának a mértékét. A szöveg vele együtt fog elfordulni, a jelölő szimbólumhoz való eredeti viszonyának a megtartásával.
Jel típusa: Erre a kiugró menüre kattintva megadhatja a jelölő típusát a szintméretezés részére.
Szintméretezési szövegstílus panel
Lásd Méret szövege: Szövegstílus panel.
Elrejtés a kapcsolt elemmel együtt
Alapértelmezés szerint a Szintméretezés nem látható, ha rejtett elemhez kapcsolódik (pl. rejtett fólián). Ha a szintméretezést a kapcsolt elemének láthatóságától függetlenül meg kívánja jeleníteni, ne jelölje be a négyzetet.
