A Kapcsolt modulok segítségével külső fájlokat (forrás) toldhat be az éppen nyitott (fogadó) tervbe.

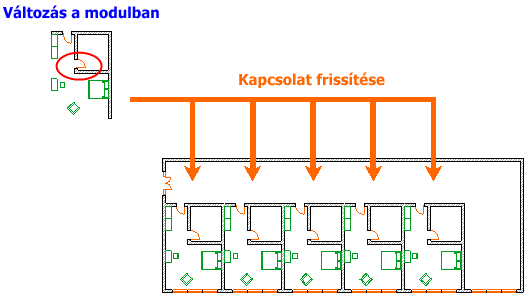

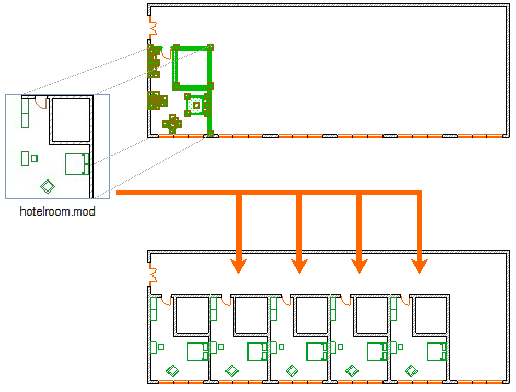

A Kapcsolt modulok funkció például olyan épületek ismétlődő szerkezeteinek kezelésére szolgál, mint például a sok egyforma helyiséggel rendelkező szállodák vagy irodaházak: amennyiben a helyiségeket kapcsolt modulként helyezzük el, akkor a modul forrásfájl frissítésével egy lépésben, egyszerre módosíthatók. Ugyanazt a struktúrát akár több terv is használhatja.
A modul forrásfájlja lehet:
•ARCHICAD fájltípusok
–önálló terv (.pln)
–egy modul típusú fájl (.mod)
–BIMcloud-ról származó csapatmunka terv (amely ugyanabban az ARCHICAD változatban készült, mint a fogadó terv)
–Csapatmunka terv (ARCHICAD 11-es vagy korábbi verzióban létrehozott .plp fájl)
–ARCHICAD 2D-s vonalak (.2dl)
•egy IFC fájl
•egy Rhino fájl (.3dm)

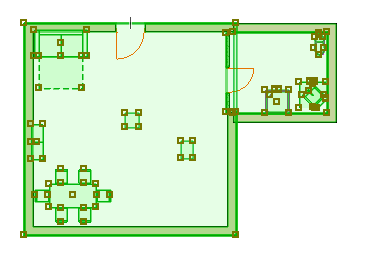

A kijelölt kapcsolt modulhoz tartozó elemek fogópontjait üres négyzetek jelölik. Ha egyszerre több Modult jelölt ki, a kiválasztó pöttyök különböző színűek lesznek, hogy könnyebben megkülönböztethesse őket egymástól.
A kapcsolt modulok jellemzői
•A program a modulokat a fogadó tervben tárolja: ha a forrásfájl éppen nem elérhető, a modul akkor is rendelkezésre áll és látható. A modul azonban nem frissíthető addig, amíg a hivatkozott forrásfájl nem elérhető.
•Az egyes modulok elhelyezési paraméterei (pl. tájolás, alap fólia) eltérhetnek annak ellenére, hogy a modulok forrása azonos.
•A lehelyezett kapcsolt modul csak egy egységként szerkeszthető. Az elemei nem szerkeszthetők mindaddig, amíg a kapcsolt modulhoz tartoznak.

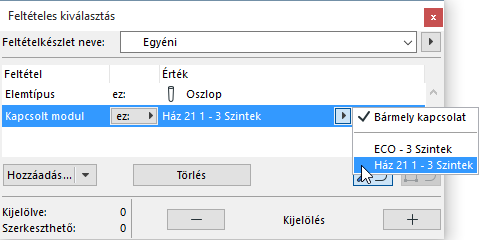

•A kapcsolt modul elemek megkeresésére használhatja a Feltétel alapú kiválasztás parancsot.
Kapcsolt modulok attribútumai
•Ha a modul elemeihez tartozó attribútumok neve megegyezik a fogadó tervben használt attribútumok nevével, a program az utóbbi attribútumokat alkalmazza.
•Ha az érintett attribútum neve nem használatos a fogadó tervben, új attribútum jön létre a fogadó tervben.
•Amint az attribútum a fogadó fájl részévé válik, a forrásfájl attribútumain végzett módosítások nincsenek rá hatással.
•A kapcsolt modulokkal importált attribútumok nem törlődnek a (kapcsolt) modulok törlésekor.
A további lehetőségeket lásd Alap fólia.
Megjegyzések: A fenti információ csak az ARCHICAD alapú modulokra érvényes.
–Az IFC kapcsolt modulok jellemzőinek kezelése az adott IFC modul elhelyezéséhez használt importáló fordító sablonfájlja szerint történik. Lásd IFC fájl elhelyezése.
–A Rhino alapú kapcsolt modul jellemzők (fólia- és felületbeállítások) az Importálás beállításai lehetőségnél állíthatók be a modul kiválasztásakor. Lásd Rhino 3D modell importálási lehetőségek
Kapcsolt modulok könyvtári elemei
Megjegyzés: Csak az ARCHICAD alapú modulokra érvényes. Az importált (kapcsolt) IFC könyvtári elemekkel kapcsolatban lásd: Könyvtári elemek helye.
•Csatolt Könyvtári elemek: A lehelyezett kapcsolt modullal együtt nem importálódnak a hivatkozott csatolt könyvtári elemek. Ellenőrizze, hogy a forrásban használt könyvtári elemek az alábbiak segítségével elérhetők a gazdaterv számára:
–Használja ugyanazokat a könyvtárakat mind a forrás mind pedig s a befogadó fájl számára
–Adja a forrás könyvtárait a befogadó fájl könyvtáraihoz

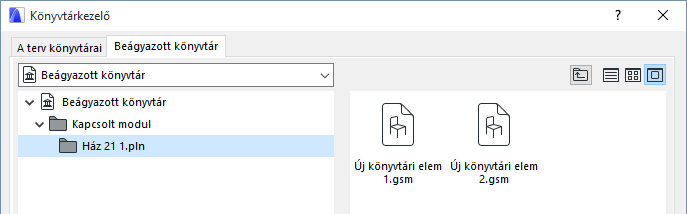

•Beágyazott könyvtári elemek: Egy kapcsolt modul elhelyezése azt is jelenti, hogy a forrásfájl teljes beágyazott könyvtára hozzáadódik a fogadó fájl beágyazott könyvtárához. Az újonnan hozzáadott beágyazott könyvtár a Könyvtárkezelőben látható, az automatikusan létrehozott „Kapcsolt modul” mappában a beágyazott könyvtárban. Ebben a mappában minden modul forrásfájl külön van listázva az összes beágyazott tárgyával együtt. Ezek a tárgyak frissülnek a fogadó tervben is, ha a forrástervben frissítve vannak.
Fontos: Nem ajánlott ezeket a tárgyakat külön behelyezni saját tervébe. Ezek a tárgyak törlődnek a Beágyazott könyvtárból, ha a kapcsolt modul törlődik a tervből, vagy ha az elhelyezett modulok összes példánya törlődik. (Akkor láthatja a törléseket, ha újra megnyitja a gazdafájlt.)
Kapcsolt modulok jellemzői és osztályozásai
