Navigálás az IFC tervkezelőben: attribútumok és tulajdonságok

Az IFC tervkezelő jobb oldala a fa struktúrában tetszőlegesen kiválasztott elem rendelkezésre álló IFC attribútumait, csoportokba gyűjtött tulajdonságait, tulajdonság készleteit, és osztályozási hivatkozásait jeleníti meg (többszörös kijelölés esetén a legutóbb kijelölt elem IFC adatai láthatók).

A lista tetején a kijelölt/szerkeszthető elemek száma jelenik meg.

Az IFC tulajdonság és attribútum értékek automatikusan beállíthatók az ARCHICAD tulajdonságok, mennyiségek és Könyvtári elem paraméterek alapján, az exportáló IFC fordítókban meghatározott tulajdonsághozzárendelési szabályok szerint. Az IFC kezelőben és az Elem beállításaiban az ilyen értékek mellett egy „lánc” ikon látható (amely azt jelzi, hogy leképezett értékről van szó). Azonban az értékük szükség szerint módosítható az elemek szintjén.

Lásd Tulajdonságmegfeleltetés IFC exportáláshoz.

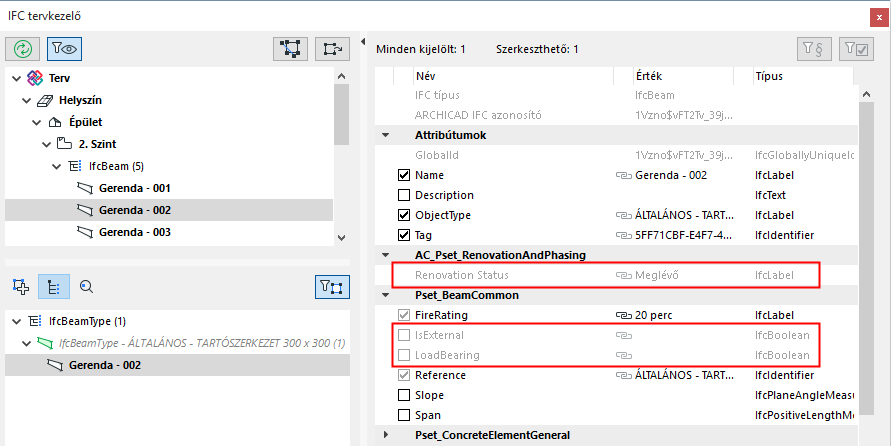

Az attribútumok és az IFC tulajdonságok az adatok állapota szerint jelennek meg az IFC tervkezelőben:

•FEKETE szín: felülírható egy egyéni értékkel

•PIROS NYÍL: Az egyedi értékek mellett piros nyíl látható: kattintson rá, ha vissza kívánja állítani az eredeti értéket.

•SZÜRKE szín: nem módosítható az IFC tervkezelőben– az érték csak a forrásánál módosítható, azaz ott, ahonnan az adott ARCHICAD érték származik. A szürke színű tulajdonságok leképezése megtörtént, de ezek nem szerkeszthetők, mivel egy adott ARCHICAD paraméterhez tartoznak.

–Példa: „Átépítési állapot” (amely ARCHICAD-ben lévő Átépítési állapotnak felel meg), „LoadBearing” (amely ARCHICAD-ben lévő Szerkezeti funkciónak felel meg) vagy „IsExternal” (amely ARCHICAD-ben lévő Helyzet kategória elemeknek felel meg).

Csak az aktív előnézeti fordító tulajdonságainak mutatása

A szűréshez használja a „Csak az aktív előnézeti fordító tulajdonságainak mutatása” kapcsolót a következők szerint:

•Ha be van kapcsolva, csak a tervben aktuálisan használt adatok (azaz az előnézeti fordító Tulajdonság megfeleltetés beállításkészlete szerinti tartalmak) jelennek majd meg.

•Ha ki van kapcsolva, a megjelenített adatok között – a tulajdonság megfeleltetési adatokon kívül – az itt és az Elembeállítás párbeszédpaneleken létrehozott új jellemzők, valamint az importálási folyamat során hozzáadott egyéni adatok is láthatók.

A gombot a következő esetben érdemes bekapcsolni: ha a tulajdonság megfeleltetés beállításai egy konkrét szabvány- vagy exportálási követelménynek felelnek meg (pl. COBie), és így az előzetesen beállított adatok megjelenítése mellett jóval egyszerűbb navigálni az egyébként nagyszámú IFC adat között.

Megjegyzés: Exportáláskor az IFC exportáló fordító határozza meg, hogy az exportálás csak a Tulajdonság megfeleltetés IFC exportáláshoz beállításkészletnél megadott adatokra vagy az összes IFC adatra vonatkozzon.

Lásd Tulajdonságmegfeleltetés IFC exportáláshoz.

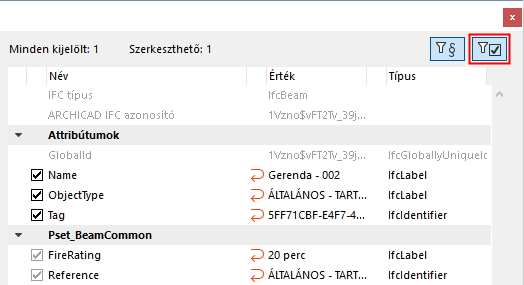

Csak értékekkel rendelkező elemek mutatása

Használja ezt a kapcsolót, ha kizárólag a hozzárendelt értékkel rendelkező adatokat kívánja megjeleníteni.

Megjegyzés: Az a tulajdonság, amelynek mezője üres, de a jelölőnégyzete be van jelölve, értékkel rendelkező tulajdonságnak számít.
