Tulajdonságmegfeleltetés IFC exportáláshoz

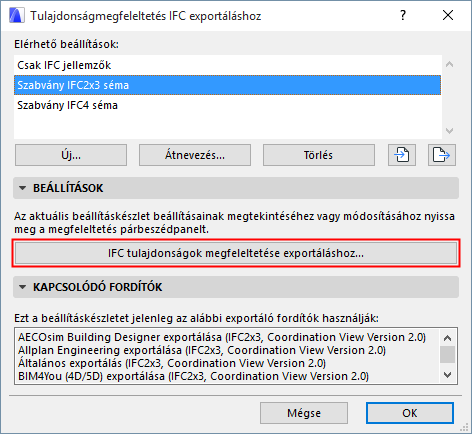

Kattintson a párbeszédablakban lévő IFC tulajdonságok megfeleltetése exportáláshoz gombra a leképezési meghatározások megnyitásához.

Ezek a megfeleltetések határozzák meg az elemekhez rendelt IFC tulajdonságokat az ARCHICAD-ből történő exportáláskor. Az (IFC entitásként azonosított) elemek a bal oldali fastruktúrában láthatók. A kijelölt elemekhez tartozó IFC tulajdonságok az IFC tulajdonságok oszlopban láthatók.

Az IFC entitásokhoz előre meghatározott IFC tulajdonságokon túl új, egyedi IFC tulajdonságok vagy osztályozási hivatkozások is létrehozhatók és hozzárendelhetők.

Az IFC kezelő párbeszédpaneleken a Megfeleltetési beállításkészlet adatok előtt egy jelölőnégyzet látható. Ezzel szemben az egyedi adatok előtt piros színű X látható. A Megfeleltetési beállításkészlet jellemzők nem törölhetők sem a Beállítások párbeszédpaneleken, sem pedig az IFC tervkezelőben – ezeknél csak az értékek megadása lehetséges.

Az adatok automatikus megfeleltetéséhez használja az opcionális leképezési szabályokat, amelyekkel értékek rendelhetők az IFC tulajdonságokhoz.

Lásd Példa a tulajdonságmegfeleltetési szabályokra, lentebb.

Az előnézeti fordító Tulajdonság megfeleltetés beállításkészletének egy kiegészítő funkciója is van, segítségével határozható meg ugyanis az alapértelmezett IFC tulajdonságkészlet, melyet az aktuális ARCHICAD terv használ az IFC-vel kapcsolatos funkciókkal történő munka során.

Lásd még: Előnézeti fordító.

Megjegyzés: Az ARCHICAD 21-esnél korábbi verzióiban ezek a beállítások tervspecifikusak voltak, és módosításuk az IFC sémabeállításoknál történt. Az IFC sémák ARCHICAD 22-es verziójúvá alakításához lásd: Az IFC fordítókon végzett módosítások (Verzióváltási útmutató).

IFC példányok falistája

Az IFC entitások a bal oldali fastruktúrában láthatók.

•Azok az IFC entitások, amelyekhez tulajdonság van rendelve, félkövéren jelennek meg a fastruktúrában.

•A falista Szerkezeti és MEP terület szerint szűrhető. Például a Szerkezeti elemek halmaza tartalmazza az épületelemeket (IfcBuildingElement típusokat, IfcBeam, IfcColumn stb), míg az MEP terület tartalmazza az IfcDistribution típusokat.

•A besorolási struktúra leszűkíthető IFC hozzárendelési típusokra, IFC típusú elemekre, vagy IFC térbeli elemtípusokra is (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey és IfcSpace).

Új tulajdonság/osztályozási hivatkozás hozzáadása

Ha új IFC tulajdonságot vagy osztályozási hivatkozást kíván hozzáadni a kijelölt elemhez, válasszon az alábbi eljárások közül (vagy hajtsa végre mindet):

•Új tulajdonság vagy osztályozás létrehozásához kattintson az Új gombra.

Ez a funkció az IFC tervkezelő és az Elembeállítások párbeszédablakokban is elérhető.

Lásd Új IFC tulajdonság vagy egyéni IFC tulajdonság vagy referencia készítése.

•Importálás az aktuális tervből: Kattintson erre a gombra, ha az aktuális tervben lévő (az IFC tervkezelőben vagy az Elembeállításoknál megadott) összes egyedi IFC tulajdonságkészletet és tulajdonságot hozzá kívánja adni.

IFC tulajdonságok listája

•FÉLKÖVÉR: A félkövérrel jelölt szülő elemhez (pl. IfcBuildingElement) rendelt adatokat a program automatikusan hozzárendeli az összes alárendelt elemhez (pl. IfcBeam, IfcColumn, IfcSlab, IfcWall stb.). Az alárendelt elemek nem félkövérrel jelennek meg. Ennek köszönhetően egyszerűen megállapítható, hogy a fastruktúra melyik eleméhez adták hozzá az adatokat.

•KÉK: Az alárendelt elemhez hozzárendelt adatok kék színűek. Ezek az adatok csak a szülő szinten módosíthatók (melyet fekete színnel jelölünk). Az alárendelt elem neve mellett zárójelben látható a szülő típusának neve.

–Így, ha ugyanazt a tulajdonságot kívánja hozzárendelni mindegyik épületelemhez, nem kell létrehoznia azt minden egyes épületelem-típusnál (IfcWall, IfcColumn, IfcSlab stb.), hanem elég egyszer létrehoznia azt egy magasabb (pl. „IfcBuildingElement”) szinten.

•SZÜRKE: A szürke színű tulajdonságok leképezése megtörtént, de ezek nem szerkeszthetők, mivel egy adott ARCHICAD paraméterhez tartoznak. Példa: „Átépítési állapot” (amely ARCHICAD-ben lévő Átépítési állapotnak felel meg), „LoadBearing” (amely ARCHICAD-ben lévő Szerkezeti funkciónak felel meg) vagy „IsExternal” (amely ARCHICAD-ben lévő Helyzet kategória elemeknek felel meg).

•DŐLT: Az új adatokat dőlt betűvel jelöljük, ha nem alkalmazható rájuk ARCHICAD paraméter/mennyiség vagy megfeleltetési szabály.

•Lánc ikon: Azt jelzi, hogy a tulajdonság leképezése megtörtént. A megfeleltetési szabály a párbeszédablak jobb oldalán látható. A kék színnel jelölt leképezett tulajdonságok nem szerkeszthetők (mivel egy magasabb szintű elemből származnak).

•X: Az adatok törléséhez kattintson a piros X-re. Az attribútumok nem törölhetők.

Minden beállítás törlése

Az aktuális tulajdonság megfeleltetési beállításkészlet teljes tartalmának törlése (hozzárendelési szabályok, tulajdonságok és osztályozási referenciák).

Importálás az aktuális tervből

Kattintson erre a gombra, ha szinkronizálni kívánja a meglévő tulajdonságokra vonatkozóan az IFC tervkezelőben és a Beállítások párbeszédablakokban végzett módosításokat (név és érték típusának módosítása, adatok megfeleltetése).

Ha az IFC elemtípushoz (pl. IfcWall) rendelt tulajdonság még nem található meg az aktuális tervben, addig nem jelenik meg az IFC kezelő párbeszédpaneleken, amíg egy példányát hozzá nem adják a modellhez.

Új, üres terv esetén az előnézeti fordító Tulajdonság megfeleltetés adatai szolgálnak kiindulási IFC adatként.
