Elemek keresése és kijelölése IFC adatok révén
A Feltétel alapú kiválasztás funkció használatával megkeresheti és kiválaszthatja az elemek IFC adatain, jellemzőin, tulajdonságain és osztályozási hivatkozásain alapuló feltételeknek megfelelő elemeket.
Lásd Elemek kiválasztása feltételek alapján.

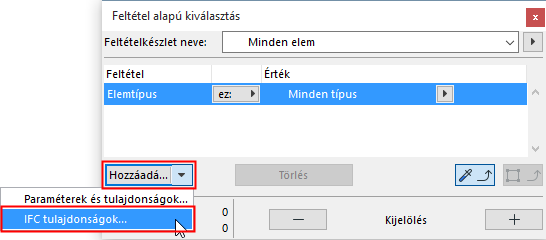

1.A Feltétel alapú kiválasztás párbeszédpanelen (Szerkesztés > Feltétel alapú kiválasztás) kattintson a „Hozzáadás” legördülő lista ”IFC tulajdonságok” elemére a további feltételek megnyitásához.
2.Ekkor megjelenik az IFC tulajdonságok kiválasztása párbeszédablak.

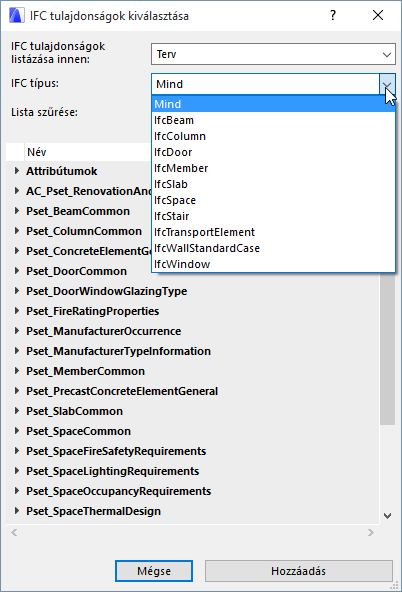

IFC tulajdonságok kiválasztása
Megjegyzés: Ez a párbeszédablak akkor elérhető, ha feltételeket ad meg a feltétel alapú kiválasztáshoz, illetve ha feltételeket és mezőket ad hozzá egy interaktív konszignáció sémához.
A terv elemeihez hozzáadott minden IFC adat (kinyert és az Elembeállítások párbeszédpanelen vagy az IFC tervkezelőben bejelölt) itt van listázva.
3.A teljes elérhető IFC adatlista szűkíthető:
–Felhasználhatja a Tulajdonság megfeleltetés beállításkészletnél található összes IFC tulajdonságot (a tervben jelenleg használtak helyett). Például, szükség lehet olyan Feltétel alapú kiválasztás megadására, amely olyan tulajdonságokra is szűr (pl. Tűzgátlási osztály), amelyek nem találhatók meg a tervben;
–Csak a kijelölt IFC típus IFC adatainak keresése; és/vagy
–Keresés IFC adatokra, bármilyen szöveges karakterlánc begépelésével a „Szűrő lista” mezőben.
Megjegyzés: az IFC típus szerinti szűrés során a „Mind” lehetőség az aktuális tervben lévő (azaz az IFC tervkezelőben látható) összes IFC elemtípust jelenti.
4.Kattintson a keresési feltételként használni kívánt felsorolt IFC adatokra a Feltétel alapú kiválasztás párbeszédpanelen. Lehetősége van többszörös kijelölésre. Ha kiválaszt egy tulajdonságkészletet a listáról, az abban lévő összes tulajdonság hozzáadódik a feltételhez. Hasonlóképpen, ha kiválaszt egy Attribútumok mappát vagy egy Osztályozási hivatkozások mappát, akkor a mappában lévő összes elem hozzáadódik a kritériumhoz.

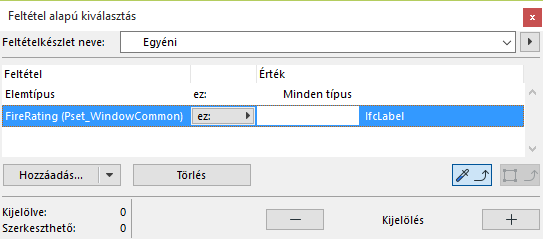

5.Kattintson a „Hozzáadás feltételként” gombra a Feltétel alapú kiválasztás panelbe való visszatéréshez. A rendszer hozzáad minden kiválasztott IFC adatot keresési kritériumként.
6.Definiáljon operátorokat és értékeket a kritériumokhoz, típusuk szerint (címke, egész szám, logikai változó stb.). (Az IFC adat kritériumhoz értékeket kaphat a modellből a Beállítások felvétele és Beállítások másolása eszközök alkalmazásával az azonos IFC adattípus tulajdonos elemére.)

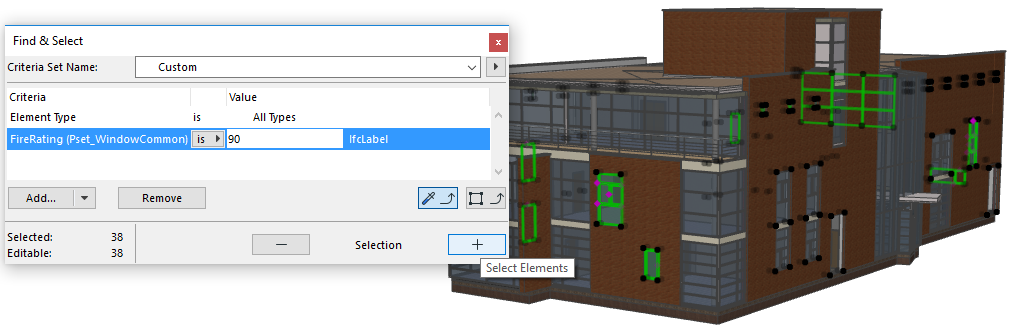

7.Kattintson a „Plusz” gombra. Megtörténik a feltétel alapú kiválasztás.
IFC adattípusok kiválasztása feltételek alapján
A Feltétel alapú kiválasztás funkciót is használhatja az IFC típus szerinti kereséshez.
A feltétel lista megoszlik a tervben elérhető összes típus (a vonal felett) és az ARCHICAD-ben megjeleníthető és modellezhető összes típus (a vonal alatt) között. Ez azt jelenti, hogy létrehozhat feltételkészleteket olyan elemek számára is, amelyek még nem lettek elhelyezve az aktuális tervben.
Az IFC elemtípus feltétellistája tartalmaz egy úgynevezett „szülő” elemtípust (ezek gyűjtő elemek, amelyek az egyéb elemek felett helyezkednek el az IFC elemek hierarchiájában). Ha például az egyetlen feltétel az IfcBuildingElement, egyetlen kattintással kiválaszthatja csak az épületelemeket (IfcBeam, IfcColumn, IfcSlab) az aktuális nézet összes eleme közül - miközben az egyéb elemek (pl. MEP és bútorozás) kimaradnak.
Az IFC típus mellett a Feltétel alapú kiválasztáshoz használhatja az IFC hozzárendeléseket vagy az ARCHICAD elemekhez hozzárendelt IFC elemtípusokat is.

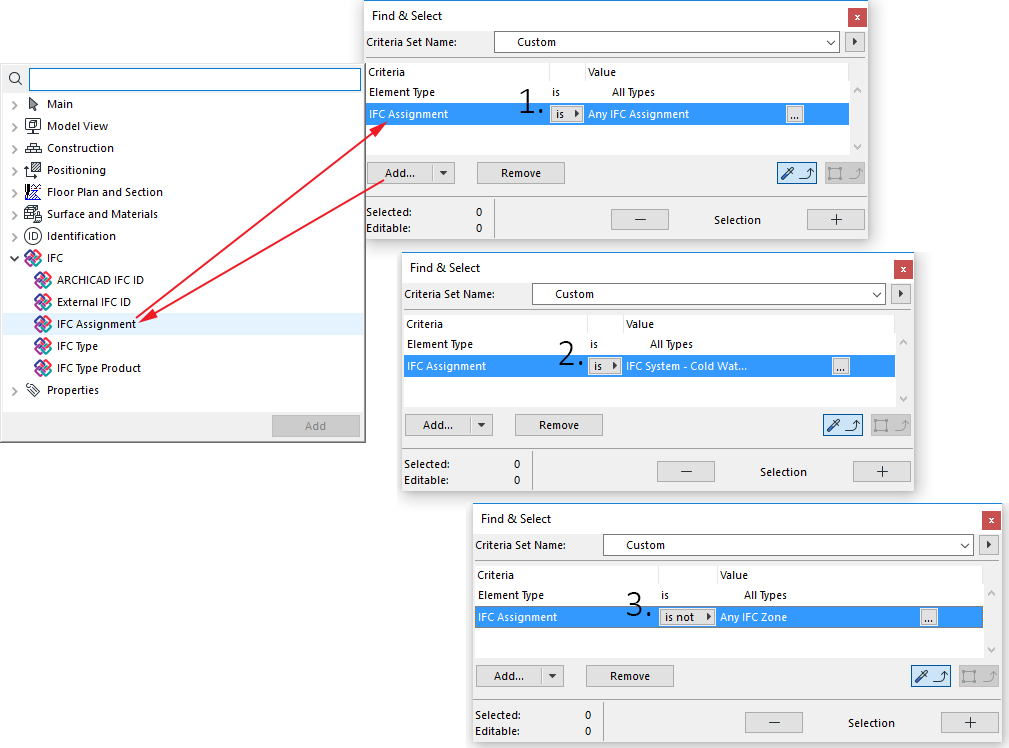

Például rákereshet azokra az elemekre, amelyek egy adott hozzárendeléshez tartoznak, vagy amelyeket még nem rendelt hozzá semmihez. Példák a Feltétel alapú kiválasztás funkció használatára:
1.Tetszőleges hozzárendeléshez tartozó összes elem listázása.
2.Adott IFC rendszer összes elemének listázása.
3.Az összes olyan ARCHICAD helyiség listázása, amelyet még nem rendelt IFC helyiséghez.
Megjegyzés: A „Beállítások felvétele” funkció nem működik az IFC hozzárendelés és IFC elemtípus keresési feltétel esetén.
