IFC adatokkal végzett elemkimutatások

Az ARCHICAD interaktív elemkonszignáció funkciójával listázhatja az aktuális tervelemekhez hozzárendelt IFC adatokat.

Lásd Interaktív konszignáció.

Feltétel

Az IFC adatok szűrési feltételként használhatók interaktív konszignáció létrehozásakor. Például:

•IFC Hozzárendelés, pl. IFC Csoport.

•IFC Elemtípus, pl. IfcColumnType.

•ARCHICAD IFC AZONOSÍTÓ (az ARCHICAD-ben az egyes elemekhez automatikusan hozzárendelt GlobalId IFC attribútum)

•Külső IFC azonosító (az IFC importálás során az egyes elemekhez rendelt GlobalId IFC attribútum)

Mezők

Kattintson a Mezők hozzáadása gombra, és az általános paraméterek listájából válasszon tetszés szerint az alábbi IFC adatok közül:

•IFC típus. A konszignáció listázza az elemosztályozás szerinti IFC megfelelőket.

•IFC Hozzárendelés, pl. IFC Csoport.

•IFC Elemtípus, pl. IfcColumnType.

•ARCHICAD IFC AZONOSÍTÓ (az ARCHICAD-ben az egyes elemekhez automatikusan hozzárendelt GlobalId IFC attribútum)

•Külső IFC azonosító (az IFC importálás során az egyes elemekhez rendelt GlobalId IFC attribútum)

Egyéb IFC adatok esetén használja az IFC tulajdonságok gombot a Mezők hozzáadása előugró panelen:

Lásd még: IFC tulajdonságok kiválasztása.

•Bármely más IFC adat (attribútum, tulajdonság és osztályozási hivatkozás), amely megtalálható a tervben

•Ha kiválaszt egy tulajdonságkészletet a listáról, az abban lévő összes tulajdonság mezőnként hozzáadódik.

•Ha az „IFC hozzárendelés” opciót választja a konszignáció mező paramétereként, a táblázatban megjelenik (nem szerkeszthető formában) az összes olyan IFC hozzárendelés (azok csoportja), amelyhez az elem tartozik. Ha az elemhez több hozzárendelés tartozik, mindegyik megjelenik a listában egy „;” jellel elválasztva.

•Ha kilistázza egy elem „IFC elemtípus” adatait, a konszignáció táblázatban két oszlop lesz: az „IFC elemtípus - típus” (azaz „IfcWallType”) és „IFC elemtípus - név”) (az IFC elemtípus névattribútuma).

Példa

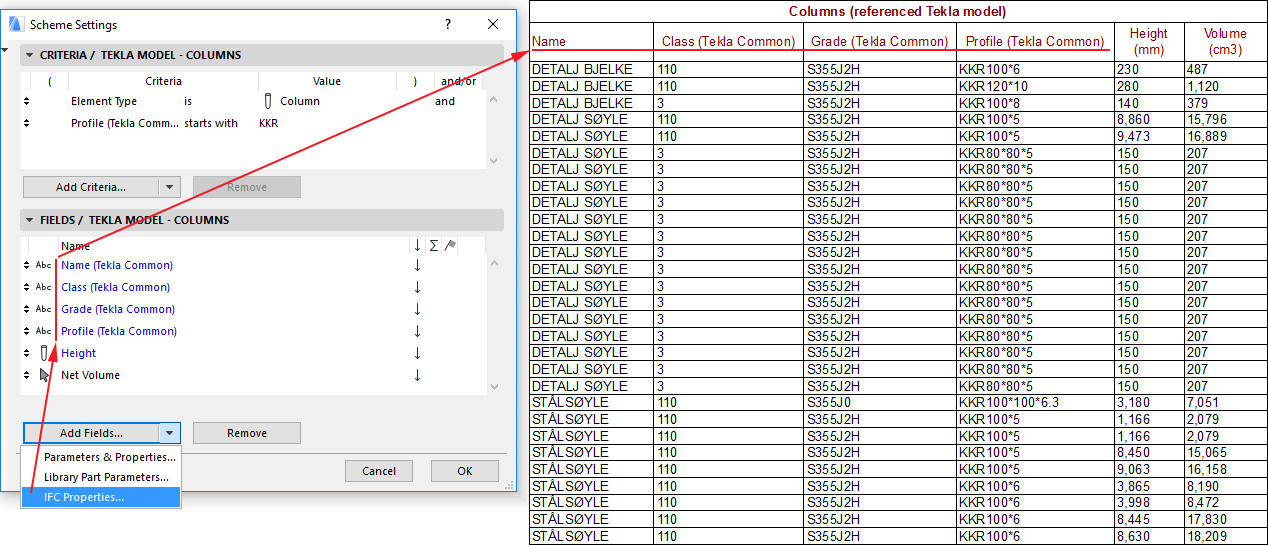

•Listázza ki az összes oszlopot és gerendát, amelyeket IFC formában összevont egy szerkezeti modellből, a hozzájuk tartozó egyéni felületanyagokkal, profilokkal és IFC tulajdonságokkal együtt.
