Típusmegfeleltetés IFC exportáláshoz
Kattintson a párbeszédablakban lévő IFC típusok megfeleltetése exportáláshoz gombra a leképezési meghatározások megnyitásához.
Amikor modellt exportálunk IFC formátumba, a program annak minden egyes eleméhez rendel egy IFC típust.
További meghatározásokat ld. IFC típus.
Ebben a párbeszédablakban adható meg, hogyan történjen az IFC típusok hozzárendelése az egyes ARCHICAD elemekhez. Két módszer közül választhat: elemtípus szerint és osztályozás szerint.
Megjegyzés: Az előnézeti fordító Típusmegfeleltetés beállításkészletének egy kiegészítő funkciója is van, segítségével határozható meg ugyanis az aktuális ARCHICAD tervben lévő elemek alapértelmezett „IFC típus” osztályozása.
Lásd még: Előnézeti fordító.
Megfeleltetés elemtípus alapján
Az összes ARCHICAD elemtípus automatikus hozzárendelése egy alapvető IFC típushoz, amely megfelel az érintett ARCHICAD eszköznek vagy (GDL könyvtári elemek esetén) a tárgy altípusnak.
Ha ezt a módszert választja, nincs szükség kézi hozzárendelésre. A párbeszédablakban lévő többi vezérlő nem elérhető.
További részletekért lásd IFC elemtípusok beépített leképezése az ARCHICAD-ben.
Megfeleltetés osztályozás alapján
Minden ARCHICAD osztályozást megfeleltet egy IFC típusnak, elemtípusnak és/vagy előre megadott típusnak. Ezzel az eljárással az IFC típus osztályozás rugalmasan és részletesen végezhető el a megfelelő IFC szabványok szerint.
Válasszon egy osztályozási rendszert (az ARCHICAD tervben megadottak közül), melynek osztályozási struktúrája meg fog jelenni a bal oldali fa nézetben.

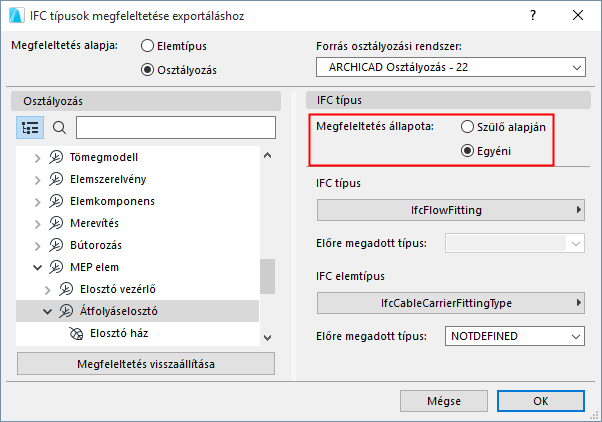

A kijelölt rendszerhez tartozó osztályozások a bal oldalon láthatók. Jelölje ki őket egyesével az IFC típusoknak történő megfeleltetéshez (ezek a jobb oldalon láthatók), így exportáláskor a program az osztályozott ARCHICAD elemekhez rendeli őket.
Megfeleltetés állapota: Szülő alapján
•Megfelelteti a kijelölt osztályozást a szülő osztályozás IFC típusának. Az ilyen osztályozásoknál nem kell megadni az IFC típust, mivel az automatikusan ugyanaz lesz, mint a szülőnél.
Megfeleltetés állapota: Egyéni
•Az osztályozás hozzárendelése a felhasználó által kijelölt IFC típushoz. Ennek segítségével pontosabb IFC típus hozzárendelések rendelhetők az exportált elemekhez.
Ha a választott IFC típushoz vagy IFC elemtípushoz előre meghatározott típusok tartoznak, azok is leképezhetők.
Megfeleltetés visszaállítása
Kattintson erre a gombra, ha vissza kívánja vonni a párbeszédpanel megnyitása óta végrehajtott leképezési meghatározásokat.
