A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. Munkavégzés az Eszközbeállító párbeszédablakokban.
További részleteket ld. Falak.
Fal geometriája és elhelyezése panel
Alapértelmezés szerint:
•A fal teteje az eggyel magasabb szinthez kapcsolódik
•A honszint az aktuális szint.
További részleteket lásd Honszint.
Azt a szintet nevezzük honszintnek, amelyhez a fal alja kapcsolódik, de a fal alját bármelyik irányban eltolhatja.
Ezen értékek bármelyikének módosításához és a fal elem geometriájának illetve komplexitásának definiálásához használja az itt található vezérlőket.
Fal teteje: Ezzel a vezérlővel megadhatja a fal felső kapcsolatát a honszintjéhez viszonyítva (Honszint+1, Honszint+2 stb.) vagy állandó magasságú fallá teheti (válassza a „Nem kapcsolt” lehetőséget).
Ha később módosítja a tervben a szintek helyét és magasságát, akkor a kapcsolt falak magassága automatikusan követi a módosítást.
•Beállíthat egy eltolási értéket a fal teteje és a felső kapcsolódó szint között (a fal magassága megfelelően változik). Az eltolási érték lehet pozitív, negatív vagy nulla.
Az eltolási érték mező nem érhető el, ha a falnak nincs felső kapcsolata.
Fal magassága: Adja meg a fal teljes magasságát (Felső kapcsolattal rendelkező fal esetén ez a mező nem szerkeszthető.)
•A Fal magassága értéket befolyásolja az alsó és felső eltolási érték, ha van ilyen.
Honszint
Válasszon a következő Honszint beállítások közül:
•Aktuális szint: A Fal honszintje lesz az aktuális szint, amelyen lehelyezzük.
•Válasszon egy szintet, amelyhez hozzákapcsolja a Fal alját. Kattintson a Szint kiválasztása gombra a szintek teljes listájának megjelenítéséhez a tervben, ha nem jelenik meg mind a listán.
•Beállíthat egy eltolási értéket a fal alja és honszintje között. (Felső kapcsolattal rendelkező fal esetén a fal magassága megfelelően változik.)
A fal alja (ahol a fal referenciavonala található) fizikailag kapcsolódik a fal honszintjéhez. Ha később módosítja a honszint helyét (pl. újradefiniálja a padlószintet), akkor a fal helye megváltozik (figyelembe véve a megadott eltolási értéket, ha van ilyen).
Amennyiben törli a fal honszintjét, akkor a fal törlődik a szinten található összes többi elemmel együtt.
Ha módosítja egy fal magasságát, és ezzel a fal referenciavonala más szintre kerül, beállíthatja, hogy a honszint változás egyezzen az elem új helyével.
Lásd Honszint módosítása magasság alapján.
További részleteket lásd Honszint.
Alsó magasság [a referenciaszintig]: Kiszámítja a fal referenciavonalának pillanatnyi magasságát a hivatkozási szinttől (alapértelmezésben ez a Terv 0,00 szintje). Szükség esetén a nyílra kattintva tudja módosítani a hivatkozási szintet.
Megjegyzés: A referenciaszintek a Lehetőség > Terv beállításai > Referenciaszintek menüsorban állíthatók be.
További részleteket a szintekről ld. Referenciaszint alapbeállítások
Megjegyzés: A Legalacsonyabb pont a fal aljának pillanatnyi magasságát mutatja. Ez az érték tehát csupán számítási eszközként szolgál, nem kapcsolatként. Ha megváltoztatja egy referenciaszint helyzetét, a fal helyzete nem változik meg.

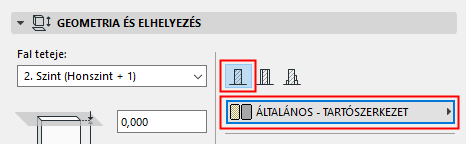

Kattintson az Egyszerű, Réteges vagy Összetett profil ikonra a fal meghatározásához, majd válasszon egy jellemzőt, amely tükrözi a fal szerkezeti tulajdonságait:
•Egyszerű fal esetén: válassza ki az építőanyagot a legördülő menüből.
•Réteges fal esetén: válassza ki a réteges szerkezetet a legördülő menüből.
Megjegyzés: Ebben a legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz falakat. A réteges szerkezetek a Lehetőség > Elemattribútumok > Réteges szerkezetek útvonalon határozhatók meg.
•Összetett profil fal esetén: Válassza ki a profilt a legördülő menüben.
Megjegyzés: Ebben a legördülő menüben csak azok a profilok jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz falakat. A profilok a Lehetőség > Elemattribútumok > Profilkezelő útvonalon határozhatók meg.
Geometria módszer
Kattintson a három ikon egyikére és rajzolja meg vagy az egyenes vagy a trapéz-alakú vagy a sokszögű falat.
•Ezek a lehetőségek összetett profilok esetén nem állnak rendelkezésre.
•A Sokszög lehetőség nem elérhető réteges falak esetében.
Adja meg a falvastagság értékét.
•Trapéz alakú fal létrehozása esetén két falszélesség mező is aktív: adja meg a fal szélességét mindkét végénél.
•A réteges fal vastagságát a Lehetőség > Elemattribútumok > Réteges szerkezetek útvonalon beállított felületek együttes vastagsága adja meg. Ha összetett falat hoz létre, akkor a vastagság mező itt nem szerkeszthető.
•A sokszögű falakra nem alkalmazható vastagság, a mező itt nem szerkeszthető.
•A ferde fal vastagsága a lejtési vektorra merőleges vastagság:
•A kétszeresen ferde fal vastagsága egyenlő a fal lábának a szélességével.
A Fal összetettsége ikonok segítségével választhatja ki a fal geometriáját: egyenes, ferde vagy kétszeresen ferde. (A Fal összetettsége vezérlők trapéz és poligon alakú falak esetében nem alkalmazhatók és nem érhetők el.)
•Ferde vagy kétszeresen ferde fal esetén adja meg a dőlésszöge(ke)t.
További részleteket lásd Ferde vagy kettős ferde fal létrehozása.
Összetett falak sarkai változhatnak
Ez a jelölőnégyzet csak akkor látható, ha a geometria módszer Sokszög fal. Ez a fal körvonalának megjelenését szabályozza, amikor ilyen fal más, egyszerű fallal csatlakozik.
További részleteket lásd Poligon fal létrehozása.

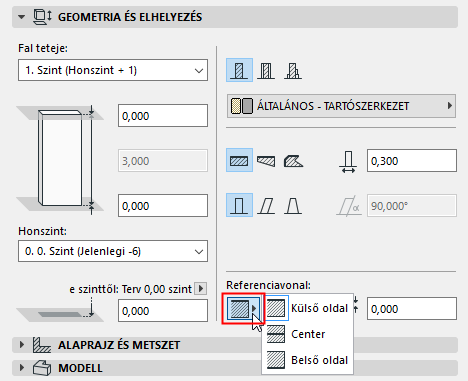

Kattintson egy lehetőségre a fal referenciavonalának a meghatározásához.
Megjegyzés: A Fal beállításoknál található referenciavonal vezérlők nem alkalmazhatók poligonális falakra. (A poligonális fal referenciavonalai grafikusan helyezhetők át a mozgó palettán keresztül.)

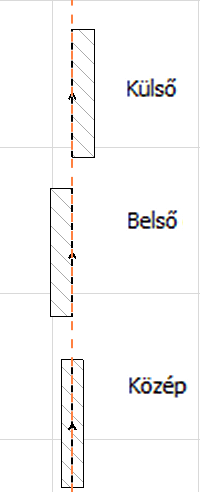

Az egyszerű fal három lehetséges referenciavonala: Külső oldal, Közép vagy Belső oldal.
Alapértelmezés szerint a referenciavonal a külső oldal mentén húzódik.

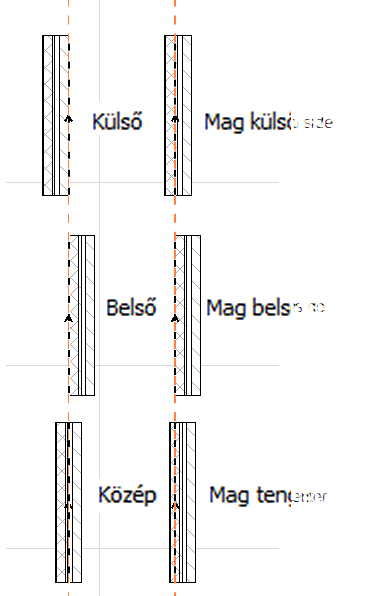

A réteges fal hat lehetséges referenciavonala: falon kívül/középen/belül, valamint a fal magján kívül/középen/belül.
Megjegyzés: Ha a kiválasztott réteges szerkezetnek nincs tartószerkezete, a tartószerkezettel kapcsolatos referenciavonal opciók szürkén jelennek meg.
Alapértelmezés szerint a referenciavonal a külső oldal mentén húzódik.

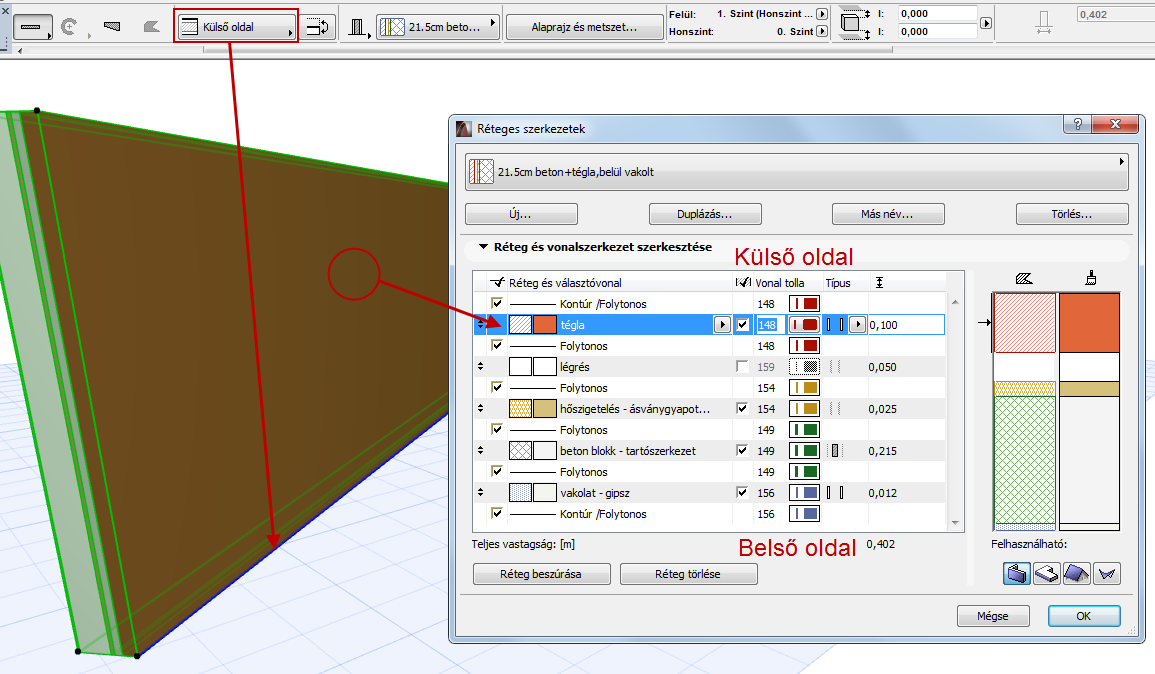

Réteges szerkezetnél a „külső” oldal a Réteges szerkezet beállításainál a réteges szerkezet felső rétege.
A trapéz alakú fal referenciavonalának két lehetséges helye: külső oldal vagy (amennyiben ez egy maggal rendelkező réteges fal) mag külső széle.
Referenciavonal eltolása: „külső” vagy „belső” referenciavonal használatakor pozitív eltolási érték megadásával a fal közepe (vagy a mag közepe) felé mozgathatja a referenciavonalat. A negatív eltolással a fal középvonalától (vagy a mag tengelyétől) távolabb helyezi a referenciavonalat. (Középen vagy a mag tengelyben elhelyezkedő referenciavonal esetén eltolási érték nem adható meg.)
További részleteket lásd A fal referenciavonala.
Alaprajzi megjelenítés
Megjelenítés: itt választható ki az a módszer, amely a függönyfal szintekhez való kapcsolódását meghatározza.
•Minden kapcsolódó szinten: A több szinten áthaladó fal minden olyan szinten megjelenik és szerkeszthető, amelyen fizikailag áthalad. A többszintes falak megfelelően fognak kapcsolódni minden más elemmel minden olyan szinten, amelyet metszenek.
•Csak a honszinten: Ez a fal csak saját honszintjén jelenik meg.
További részleteket lásd Honszint.
Alaprajzi megjelenítés: Válasszon egy beállítást a fal alaprajzon való megjelenítésének meghatározásához.
•Vetület: megmutatja a fal 3D-s modelljének metszett részeit, plusz az el nem metszetteket (lefelé haladva).
•Vetület + metszősík fölötti részek: megmutatja a fal 3D-s modelljének metszett részeit (pl. ahogy az alaprajzi metszősík szintjében el van vágva), plusz a fal felső részeit is (azaz a falnak az alaprajzi metszősík fölé eső részeit is).
•Csak az elmetszett rész: csak az elem metszett részeit mutatja úgy, ahogy az alaprajzi metszősík elmetszi őket.
Három további absztrakt megjelenítés is lehetséges:
•Mindent elmetszve: Csak egyszerű egyenes fal esetén elérhető. Ez az opció csak akkor elérhető, ha a Megjelenítési szintek be van állítva a „Jelenlegi/Csak a honszinten” értékre.
Az egyszerű egyenes fal teljes alaprajzi vetítése metszetként jelenik meg, az elmetszett vonalak és építőanyagok jellemzőivel, függetlenül a fal függőleges helyzetétől. Az ilyen falak megjelenésére az Alaprajzi vágósík beállítások nincsenek hatással.
•Mindent nézetvonallal: a teljes fal metszés nélküli körvonalai látszódnak.
•Mindent metszősík fölöttiként: a teljes fal vetített körvonalai látszódnak.
Vetület megjelenítése: Ez a kiugró ablak három lehetőséget tartalmaz: (Ezek csak akkor érhetők el, ha az Alaprajzi megjelenítés beállításnál valamelyik „Vetület” beállítást adták meg.)
•A szinttartományban: Válassza ki, hogy a fal hány szinten legyen látható (az aktuális szinten, plusz a megadott számú szinten felette és alatta).
Megjegyzés: Ezt a lehetőséget kiválasztva megadhatja a kívánt tartományt (azaz hány szinten legyen látható a fal felfelé és lefelé) az Alaprajzi vágósík beállításokon belül.
•Az abszolút alsó határ felett: Állítsa be a rögzített alsó határt (alapértelmezettként ez a terv 0,00 szintje), akkor az e fölötti fal minden része látható lesz.
Megjegyzés: Ha ezt a lehetőséget választotta ki, akkor az Alaprajzi vágósík beállításokban állítsa be az ehhez a függönyfalhoz tartozó abszolút alsó határt.
•Teljes elem: A fal minden hozzá kapcsolódó szinten megjelenik.
A részleteket lásd: Alaprajzi metszősík beállítások párbeszédpanel.

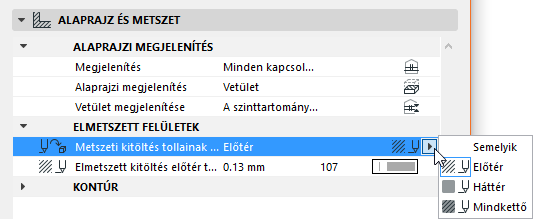

Metszeti felületek: Ebben a szakaszban adhatja meg a metszeti felületekhez a Metszet és az Alaprajz panelen megjelenő jellemzőket.
•Egyszerű fal esetén:
–Metszeti vonaltípus és toll meghatározása
•Egyszerű, réteges vagy összetett profil fal esetén:
–Ha szükséges, felülírhatja az elemhez tartozó kitöltés előterének/hátterének a tollait (alapértelmezés szerint az Építőanyag panelen adhatók meg). Válassza az Előtér, Háttér vagy Mindkettő lehetőséget a Metszeti kitöltés tollainak felülírása legördülő menüben a mindenkori vezérlők eléréséhez.
Kontúr: Ezekkel a beállításokkal megadhatja azoknak az elemkontúroknak a vonaltípusait és tollszíneit, amelyek az Alaprajzi metszősík fölé (Metszősík fölötti) és/vagy alá (Metszősík alatti) esnek.
•A metszősík fölötti vonalak akkor jelennek meg, ha az Alaprajzi megjelenítés felbukkanó menüjében be van állítva a „Vetület + metszősík fölötti részek” vagy a „Mindent metszősík fölöttiként” lehetőség.
•A nézetvonalak akkor jelennek meg, ha az Alaprajzi megjelenítés felbukkanó menüjében be van állítva a „Vetület” vagy a „Mindent nézetvonallal” lehetőség.
Falkontúr záró vonalai: Ebben az ablakban az alaprajzon található szabadon álló falak megjelenítése négyféle módon állítható be. A fal bármelyik vagy mindkét vége megjeleníthető illetve elrejthető. (A falvég vonala a fal hosszanti tengelyére merőleges kontúrvonal.)
Itt állítható be a fal 3D-s megjelenése.
Felületek felülírása: A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet. Felülírhatja a fal (külső és belső) oldalának felületét és/vagy a fal összes élét.
Lásd még: Felületek felülírása a Felületfestés opcióval.
Réteges falnál a „külső” oldal a Réteges szerkezet beállításainál a réteges szerkezet listán elsőként szereplő réteg.
Megjegyzés: Összetett fal esetén csak az él felület vezérlő érhető el.
További információkért az összetett profil elemek felületeiről ld. Profilkezelő.
A felületek poligon falakhoz történő hozzárendeléséről bővebb információért lásd Poligon fal létrehozása.
Profil fal esetén két lehetőség van a felület felülírására: Kiemelkedő él és Falvégek felülete.
Megjegyzés: Egyedi felületet is alkalmazhat a profil elem bármelyik végére.
Lásd Egyedi felület vagy vonal alkalmazása a profil élére.
Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az összes oldalhoz és élhez rendelje. A lánc ikont kikapcsolva a falfelületekhez eredetileg beállított fal oldal/élfelületeket állítja vissza.
Megjegyzés: A lánc ikon olyankor áll rendelkezésre, ha az összes felület használ felülírást.
További részleteket lásd Felületek.
Anyagok igazítása a fal éleihez: Jelölje be ezt a négyzetet, ha a textúra origóját a fal alsó sarkába kívánja helyezni. Ez hasznos lehet például a szabadon álló falak esetén, mivel segítségével elkerülhető, hogy az éleken töredezett legyen a textúra.

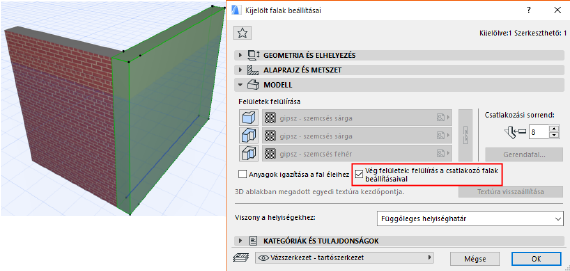

Vég felületek: felülírás a csatlakozó falak beállításaival: Jelölje be ezt a négyzetet, ha azt szeretné, hogy a kijelölt fal végfelülete a csatlakozó fal felülete legyen.
Megjegyzés: A felület textúrájának igazításán végzett módosítások mindkét falon megfelelően megjelennek majd.
További részleteket lásd Elemek vágása egyszerű tetővel.
Egyéni textúraigazítás: Ez az üzenet azt jelzi, hogy az aktuálisan kijelölt (és a tervben már elhelyezett) fal egyedi 3D textúrát kapott.
•Ilyenkor a Textúra visszaállítás gomb is aktív. Erre kattintva a fal eredeti textúrája visszaállítható.
Megjegyzés: Az Egyéni textúraigazítás szöveg a kijelölt fal állapotáról nyújt visszajelzést. Ha szürke, akkor még nem rendeltek hozzá egyedi 3D textúrát.
További részleteket lásd 3D textúra illesztés.
A Csatlakozási sorrendnek olyankor van jelentősége, amikor
•két fal találkozik, melyek építőanyagai azonos prioritásúak
•3 vagy több fal találkozik egy csomópontban
A magasabb Csatlakozási sorrend szám elsőbbséget élvez az alacsonyabbal szemben.
Amikor 3 vagy több fal találkozik egy csomópontban, az egyes falak relatív csatlakozási sorrendje határozza meg, hogy melyik két fal csatlakozik elsőként.
A Gerendafal gomb a gerendákból épülő falak beállítását szolgáló ablakot nyitja meg.
•Gerendafal használata: Gerendafal használatához jelölje be ezt a jelölőnégyzetet. Ha ez a jelölőnégyzet üres, egyetlen gerenda sem jelenik meg.
Megjegyzés: az ARCHICAD a fal és a gerenda magasságából kiszámolja a gerendák számát.
•Kezdés félmagas gerendával: Ha aktív ez a kijelölő négyzet, a fal egy fél magasságú gerendával fog alul kezdődni.
•Gerenda formája:
–Négyzetes gerendák: Négyzetes gerendák használata a fal mindkét oldalán.
–Íves a külső oldalon: A külső oldalon ívelt gerendák használata. A fal belső oldala sima marad.
–Íves a belső oldalon: A belső oldalon ívelt gerendák használata. A fal külső oldala sima marad.
–Íves mindkét oldalon.
•Gerenda sugara: Válasszon egy lehetőséget a gerenda sugarának méréséhez: a gerenda középpontjától vagy a szemben lévő gerenda középpontjától.
•Vízszintes élek felülete:
–Fal beállításai szerint: Erre a választógombra kattintva alkalmazhatja az építőanyag felületét a gerendák vízszintes felületére.
–Felülírás külső oldali felülettel: Kattintson erre a választógombra, ha a külső oldali felületet kívánja használni a gerendafalak vízszintes felületein.
–Felülírás belső oldali felülettel: Kattintson erre a választógombra, ha a belső oldali felületet kívánja használni a gerendafalak vízszintes felületeihez.
Viszony a helyiségekhez: Ebben a mezőben állíthatja be a falak viszonyát a helyiségekhez. Ez a mező meghatározza, hogy az új fal a Helyiséghatároló szerkezete, a Helyiség területéből levonandó elem-e vagy a Helyiségek számítása során figyelmen kívül hagyható-e.
•Helyiséghatár: Ez az opció azt jelenti, hogy a helyiségen belül található fal nem számít bele a helyiség területébe. A helyiség határa minden esetben, dőlt és összetett falak esetében is, a fal alapjánál van megrajzolva. Az automatikusan megjelenített többszintes elemek helyiséghatárt képeznek minden egyes szinten, nem csak a lehelyezési szintjükön.
•A Csak a helyiség területét csökkenti azt jelenti, hogy a 2D-s helyiséget a fal körbeveszi, de a fal területe nem számít bele a helyiség területébe. (A helyiség térfogata ellenben mindig tartalmazza a fal térfogatát is)
•A Kivonás a helyiségekből azt jelenti, hogy a helyiség 3D-s térfogatának kiszámítása során a helyiségben található falak térfogata a helyiség térfogatába nem számít bele.
•A Nem hat a helyiségekre azt jelenti, hogy a falak nem hatnak a helyiségekre, azaz a helyiség alapterületébe és térfogatába a fal által elfoglalt térrész is beleszámít.
