Unire elementi: falde, shell, forme
Usare il comando Collega > Unisci Elementi per abilitare le intersezioni basate sulla priorità tra un qualsiasi numero di falde/Shell/forme e altri elementi. (Almeno uno degli elementi uniti deve essere una falda, una forma o una shell.)
Nota: in alternativa è possibile usare coperture e shell per tagliare altri elementi (e non soltanto unirli): questo è un altro modo di abilitare connessioni basate sulle priorità per falde/shell, oltre a ritagliare fisicamente l'elemento destinazione.
Vedere Taglia gli elementi da Falda o Shell.
Unisci Elementi: esempio
1.Si supponga di avere due elementi di costruzione che si incontrano: una forma e ed un solaio composto.
2.Selezionare la forma.

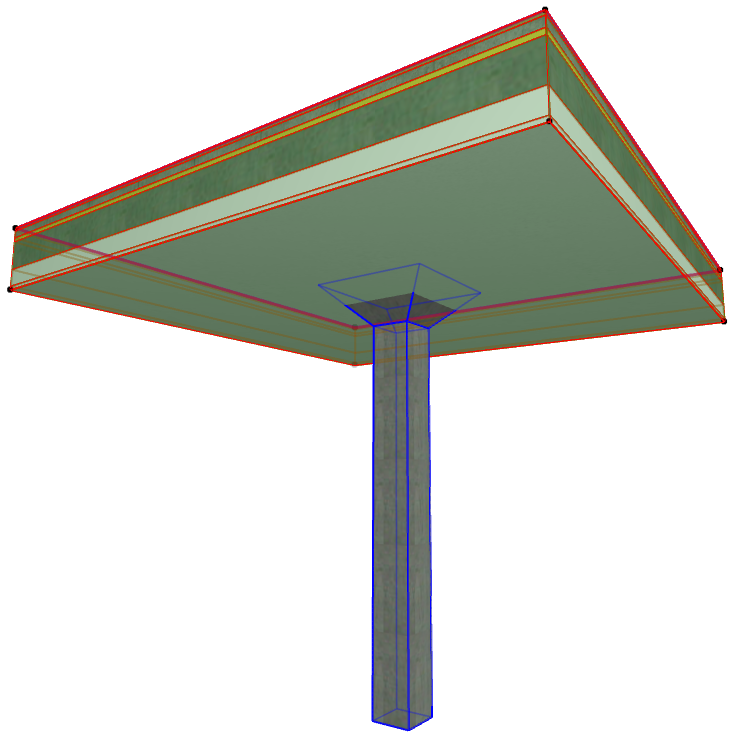

3.Usare Design > Collega > Unisci Elementi. Viene visualizzata la richiesta di scegliere l'elemento con cui si vuole eseguire l'unione.

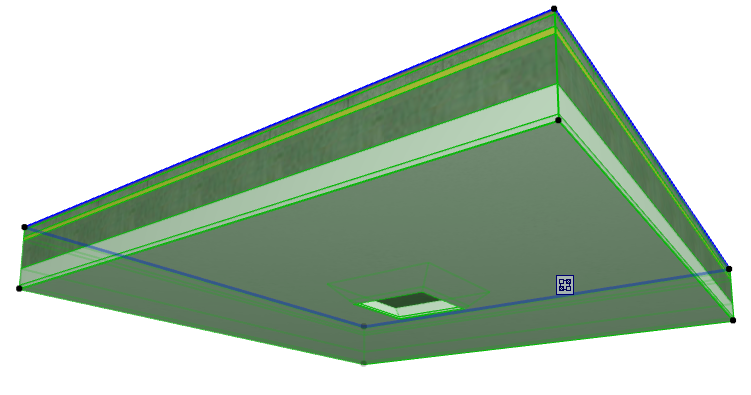

4.Fare clic sull'elemento di destinazione. I due elementi sono ora uniti, con le giuste intersezioni degli strati basate sulle rispettive priorità.
Nota: è anche possibile selezionare entrambi gli elementi prima di usare Design > Collega > Unisci Elementi. In questo caso non sarà necessario specificare alcun altro elemento, e l'unione ha luogo in un solo passaggio.
Per informazioni generali su come funzionano le intersezioni (giunture) tra gli elementi di costruzione:
Vedere Intersezioni tra elementi.
Per informazioni sulla gestione degli elementi uniti:
