Modificar Paredes e Pilares Inclinados
As paredes e pilares inclinados podem ser alongados/encurtados, e o seu ângulo de inclinação pode ser modificado com os comandos da palete de contexto, nas Vistas em Corte e 3D. (Os pilares também podem ser modificados na Janela da Planta.)
Em 3D, é possível:

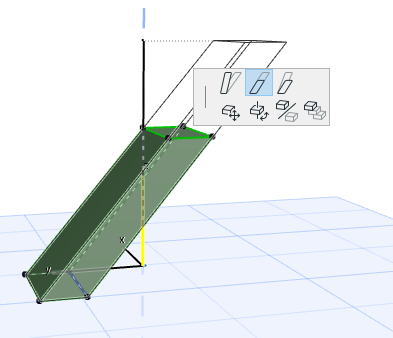

•Inclinar uma parede ou pilar vertical, ou alterar o ângulo de uma parede ou pilar inclinado, seleccionando um vértice (na parede) ou o centro do plano de topo (no pilar), e arrastando ao longo do plano horizontal. (Seleccione Modificar Ângulo na palete de contexto.)
Nota: não é possível inclinar uma parede, cuja linha de referência esteja centrada.

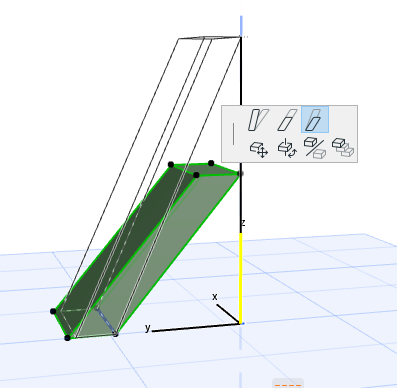

•Encurtar/alongar uma parede ou pilar inclinado, movendo a aresta superior ou inferior ao longo do plano da parede (utilize, na palete de contexto Alongar altura inclinada para as paredes, ou Alongar altura com ângulo fixo para os pilares).
•Alongar/Encurtar verticalmente uma parede ou pilar inclinado. ((Seleccione Alongar altura na palete de contexto.) À medida que muda a altura da parede, a espessura mantém-se constante, mas o seu ângulo de inclinação é ajustado.
Na vista Corte pode utilizar as mesmas funções. (“Modificar Ângulo de Inclinação” é apenas possível se a linha de referência da parede for perpendicular à linha de corte.) Na vista Corte, o campo Distância do Orientador permite editar a inclinação da parede, utilizando o seu valor de afastamento (p.ex. Distância).

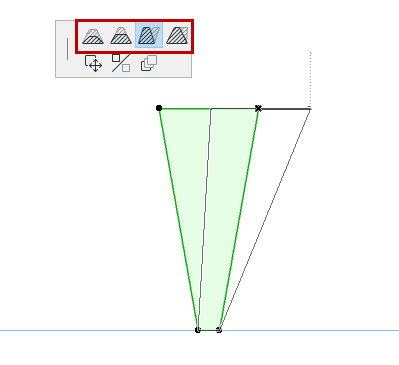

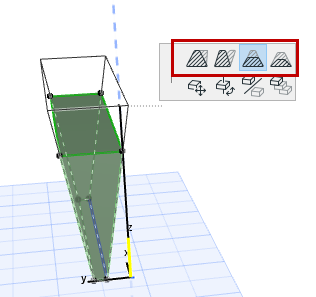

Edição de Parede Duplamente Inclinada
Pode editar paredes duplamente inclinadas em 3D ou Secção de quatro formas diferentes:
Edição de Coluna Inclinada

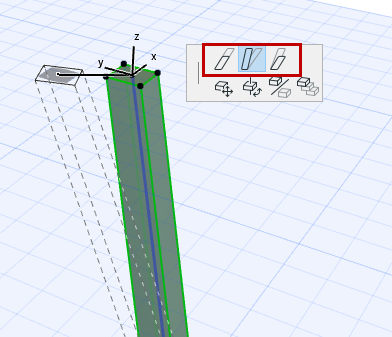

Pode modificar graficamente o ângulo de inclinação dos Pilares na Planta e na Janela 3D.
