Utilize a ferramenta Pilar para criar novos Pilares na Planta ou na Janela 3D.
Escolha os atributos de pilar desejados e a geometria a partir de Definições de Pilar e, depois, clique para colocar o pilar no projecto.
Após a colocação, pode ainda alongar a altura do pilar de vista-por-vista na janela 3D.
Ver Alongar altura.

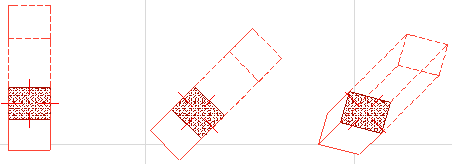

Métodos de Colocação de Pilares
A Caixa de Informações dispõe de três Métodos Geométricos para construir Pilares.
•Simples: coloque o Pilar com um clique. O eixo da Pilar será projectado desde a Planta.
•Rodada: O primeiro clique determinará a posição do Ponto de Inserção da Pilar na sua Base, o segundo irá definir o seu ângulo de rotação em torno de um eixo vertical.
•Giratório: Se o pilar for complexo e/ou inclinado, este método consiste num processo de três passos. Primeiro, clique para colocar o pilar. Segundo, rode-o sobre o eixo vertical e clique. Terceiro, gire-o à volta do seu próprio eixo inclinado (i.e. defina o ângulo de rotação), e clique para completar.

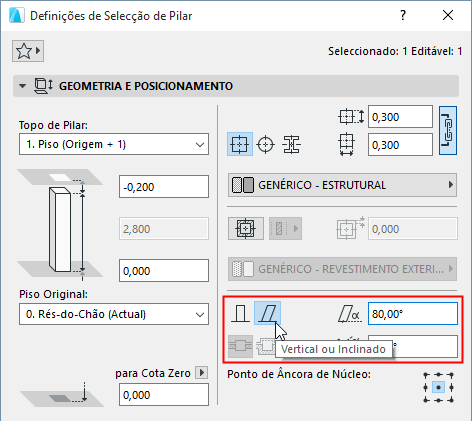

Em Definições de Pilar, escolha o ícone Inclinado e introduza um ângulo de inclinação em graus.
Seleccione um Método de Colocação na Caixa de Informações, e coloque o Pilar.
Ver Métodos de Colocação de Pilares.
Ver também Modificar Paredes e Pilares Inclinados.
