Cada Viga possui um eixo de referência, que gere a ligação precisa entre Vigas, com intersecções limpas, e estabelece pontos quentes e arestas para as seleccionar, mover e transformar. A sua direcção determina a superfície "esquerda" e "direita" da viga para aplicação de superfícies no Painel Modelo das Definições de Viga.
A direcção do Eixo de Referência segue o cursor, à medida que o arrasta para desenhar a Viga. (Para visualizar a seta na Viga que indica a direcção do eixo, active Visualização > Opções de Visualização no Ecrã > Linhas de Referência Paredes e Vigas.)
Por defeito, o Eixo de Referência corre pelo eixo central da face superior da Viga. Também pode afastá-la a partir do centro em qualquer distância (por exemplo, se estiver a utilizar uma viga com um perfil assimétrico): introduza um valor no campo Afastamento, no painel Geometria e Posicionamento das Definições de Viga.

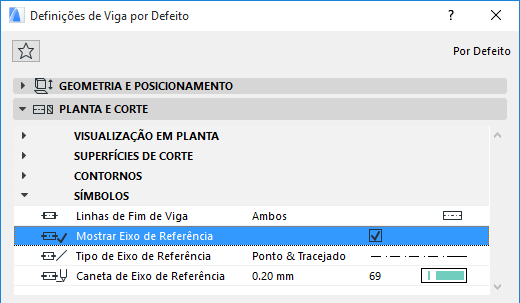

Pode mostrar/esconder os eixos de referência de qualquer viga individual, utilizando a opção "Mostrar Eixo de Referência" na parte de Símbolos do painel Planta e Corte das Definições Viga.
Na janela 3D, o eixo de referência de uma Viga é apresentado numa cor separada: pode alterar esta cor, utilizando a definição "Linhas de Referência em 3D" em Opções > Ambiente de Trabalho > Selecção e Informação do Elemento.
