As Cotas de Nível são associativas, marcadores de elevação do nível do ponto que apresentam a altura do piso ou a altura vertical de um elemento ao longo do eixo z. Os mesmos estão disponíveis na Planta e nas janelas Folha de Trabalho/Pormenor.
A origem a partir da qual os valores das Cotas de Nível são calculados é definida nas Definições das Cotas Verticais.
Nota: nas janelas Secção/Alçado/AI, utilize Cotas Altimétricas. Ver Cotas Verticais.
1.Seleccione a ferramenta Cota de Nível.
2.Passe o seu cursor por cima do elemento ou espaço cuja elevação pretende cotar.
Se o seu cursor está a passar por cima de vários elementos, a Etiqueta de Informações solicita-lhe que clique em Tab para percorrer os elementos.
O feedback realçado sobre elementos dimensionáveis permite-lhe saber que elemento será cotado.
Nota: se a Gravidade estiver activa, apenas esse tipo de elemento pode ser cotado. Ver em baixo.
3.Clique para colocar a Cota de Nível.

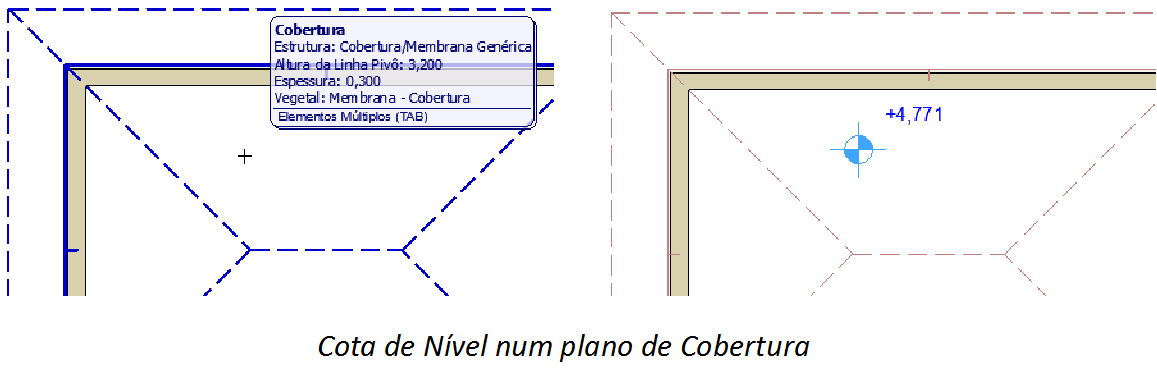

Cotas de Nível em Cobertor, Patamar ou Estrutura de Patamar
Quando coloca uma Cota de Nível num Componente de Escada, use TAB paar assegura-se que realça o componente correcto, a seguir clique para colocar.
Cotas de Nível com Gravidade Activa

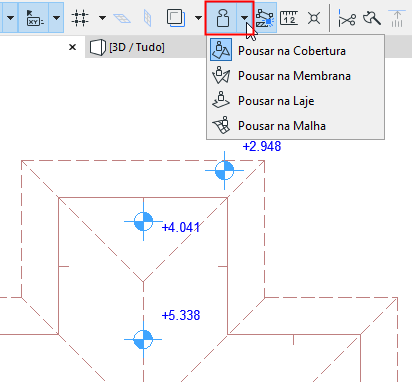

Se Gravidade estiver activa, a Cota de Nível pode ser colocada num determinado elemento que está a utilizar a gravidade (Laje, Cobertura, Membrana ou Malha).
Para mais informações, veja Gravidade.
As Cotas de Nível mantêm-se vinculadas aos elementos sobre os quais foram colocadas, mesmo se já não estiverem dentro do contorno desses elementos. Se uma Cota de Nível for deslocada para fora do contorno do elemento a que está associada, o seu valor muda, de acordo com as seguintes regras:
•Nas Lajes, não há alterações: o valor é o mesmo que a cota teria se ainda estivesse no interior do contorno na Laje.
•Nas Coberturas, o valor indicado é o da extensão projectada da cobertura (ou seja, o valor teórico nesse ponto).
•Nas Malhas, é mostrada a cota do Piso (mas a Cota de Nível mantém-se associada à Malha).

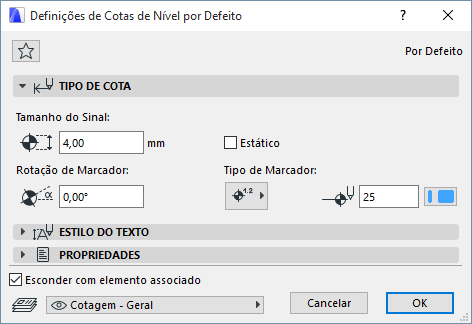

Definições de Ferramenta Cotas Verticais
Introduza a altura do Marcador de Cota de Nível.
Ângulo de Rotação: introduza aqui um ângulo de rotação para o Marcador de Cota de Nível. O texto também roda, mantendo a relação original com o Marcador.
Tipo de Marcador: clique no pop-up para indicar um tipo de Marcador para a Cota de Nível.
Painel de Estilo do Texto da Cota de Nível
Ver Texto de Cota: Painel Estilo do Texto.
Esconder com Elemento Associado

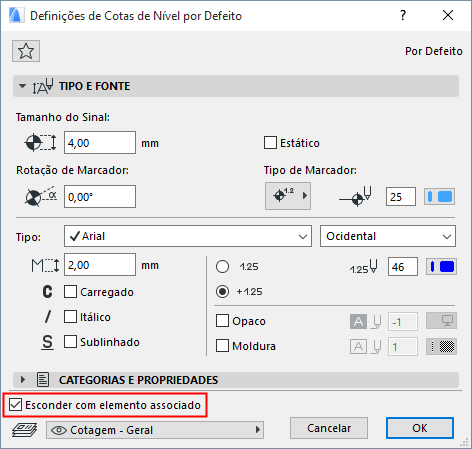

Por defeito, uma Cota de Nível será escondida se o seu elemento associado estiver escondido (p. ex., num vegetal escondido). Para visualizar a Cota de Nível independentemente do seu elemento associado estar visível, anule a selecção desta caixa.
