Para abrir a caixa de diálogo Definições de Texto de Cota, tem primeiro de seleccionar o item do Texto de Cota (não toda a linha de Cota).
Seleccionar Texto de Cota

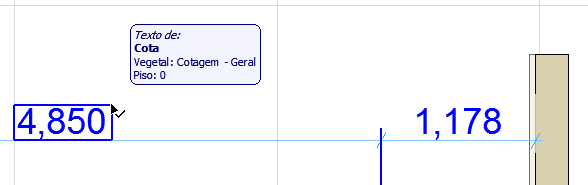

Para seleccionar um texto de Cota, execute uma das seguintes acções:
•utilize o cursor de Selecção Rápida
•clique num canto do texto com a marca de selecção com cursor de Seta
Nota: para seleccionar um texto de Área de Trama, assegure-se de que activou os Pontos Quentes de Caixa de Texto em Visualização > Opções de Visualização no Ecrã.
Abrir Definições de Textos de Cota
Seleccione um texto de cota (ver acima), depois execute um das seguintes acções:
•clique no ícone Texto na Caixa de Informações
•efectue um duplo clique no ícone da Ferramenta Cota na Caixa de Ferramentas
•utilize o atalho Ctrl+T
•clique no comando Editar > Definir Textos de Cotas. (Este comando é apenas disponível quando é seleccionado um Texto de Cota.)
Alterar Posição do Item de Texto de Cota
Ver Editar Caixa de Texto e Linha do Apontador.
Painel Conteúdo do Texto de Cota
Este campo mostra o valor medido da dimensão seleccionada.
A unidade e o rigor do valor da cota podem ser definidos separadamente para cada tipo de valor (p.ex. comprimento, ângulo, área) nas Preferências de Cotas (Opções > Preferências do Projecto > Cotas).
Seleccione esta opção se desejar adicionar dados personalizados ao texto de cota. Por defeito, o item de Texto Automático <Valor Medido> é visualizado no campo de edição logo que clicar na opção Texto Pessoal.

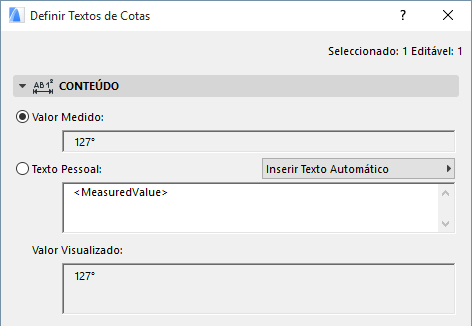

Nota: para Cotas de Pavimento, o item de Texto Automático <Valor toPZ> é visualizado, representando “Cota Zero” como a origem da cota.

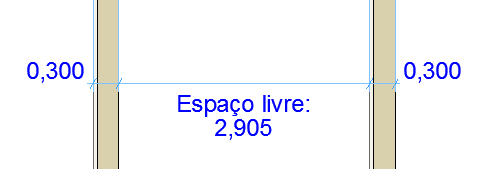

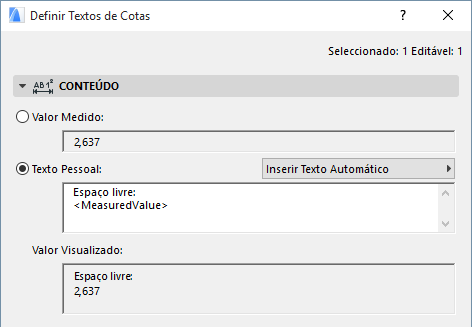

Neste campo de Texto Personalizado, introduza qualquer texto personalizado e/ou depois o Texto Automático (ou no lugar do mesmo).
Pode adicionar múltiplas linhas de texto pessoal, separadas pela tecla Enter.
Tais quebras de linha são exibidas na Caixa de Informações com o símbolo de Parágrafo.
No entanto, independentemente de qualquer texto personalizado adicional que possa ter adicionado, o Texto Automático permanece associativo - ou seja, se editar a linha de cota, o Valor Medido será ajustado de modo correspondente.
Insira Texto Automático como Texto de Cota

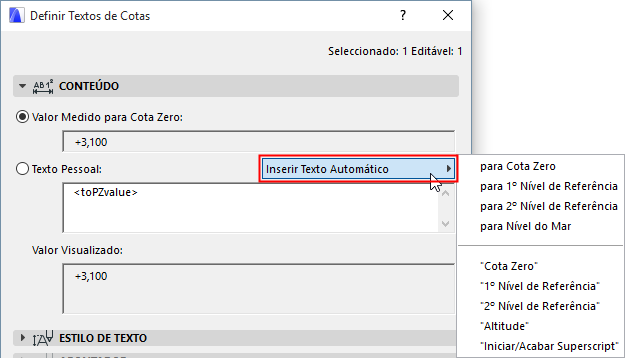

A partir do campo de pop-up à direita, pode seleccionar de Textos Automáticos adicionais para adicionar ao campo de Texto de Cota. O conteúdo desta lista depende do tipo de cota (p.ex. Cota Linear ou Altimétrica):
Texto Automático significa que o texto de Cota apresentará o valor actual da referência do Texto Automático seleccionada: por exemplo, se tiver definido um nível de referência chamado Nível do Mar, pode seleccionar para Nível do Mar aqui como Texto Automático, e o Texto de Cota apresentará a cota altimétrica a esse nível.
Se escolher um texto entre aspas (p.ex. “1º Nível de Referência”), será apresentado este texto, não o seu valor.
Nota: para definir os níveis de referência do seu projecto, utilize Opções > Preferências do Projecto > Níveis de Referência .
Ver Preferências de Níveis de Referência.

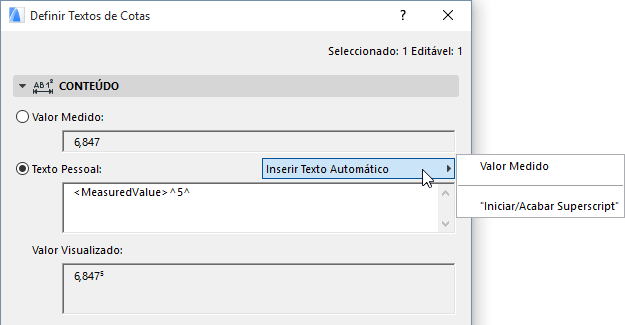

Adicionar Superscript ao Texto de Cota
Utilize o texto automático Iniciar/Acabar Superscript se pretender que o Texto Pessoal inclua texto superior à linha; clique nesta opção para inserir um sinal antes do texto superior à linha e clique novamente na mesma (ou insira uma quebra de linha) para terminar o texto superior à linha com um segundo sinal.
Nota: se o seu valor medido da cota já incluir um superscript - porque está a utilizar Rigor Extra definido em Opções > Preferências do Projecto > Cotas - em seguida, adicione um espaço antes de inserir o Iniciar Exponenciação. Caso contrário, o próprio sinal de intercalação irá surgir no texto de cota.
O campo Valor Visualizado mostra-lhe como o Texto de Cota aparecerá no ecrã.
Anular Alterações ao Conteúdo do Texto de Cota
Para desfazer alterações de todos itens de texto de cota modificados de uma só vez, vá a Documentação > Anotação e clique no comando Reverter Todos os Textos Personalizados para o Valor Medido.
Veja Definições de Texto de Cota para mais informações sobre o estilo de edição e o tipo de fonte do texto de cota.

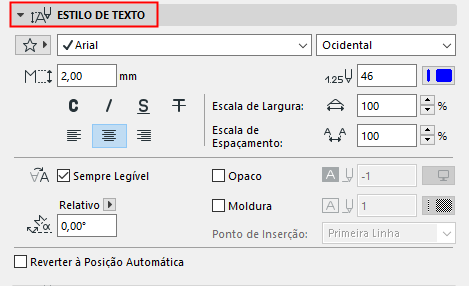

Texto de Cota: Painel Estilo do Texto
Ver os mesmos controlos como descrito pela Ferramenta Texto aqui: Painel Estilo de Texto.
A Ferramenta Texto de Cota contém estes controlos adicionais:
O ARCHICAD "vira" automaticamente o texto para o tornar legível no ecrã (em oposição à vista invertida), independentemente da orientação da vista. Esta "viragem" automática ocorre caso o texto se encontre num ângulo entre 90 e 270 graus.
Marque esta opção para definir uma cor de fundo, diferente da cor de fundo do ecrã. Abra a palete do pop-up para escolher uma cor.
Visualize a sua caixa de texto com ou sem uma frame.
Ângulo de Rotação
Introduza um ângulo de rotação para o texto. Utilize o pop-up para definir como este valor de ângulo deve ser interpretado quando o elemento é colocado:
• Relativo à Orientação (o ângulo será medido relativamente à Vista Orientada);
Ver também Definir Orientação.
ou
• Absoluto do Sistema de Coordenadas (o ângulo será medido a partir do ponto (0,0) das coordenadas do projecto).
Anular Alterações à Posição do Texto de Cota
Para reverter a posição de um item de texto seleccionado, seleccione a opção Reverter à Posição Automática, no fundo da caixa de diálogo.
Painel Apontador do Texto de Cota
Utilize estas definições para a linha opcional do apontador do Texto da Cota.

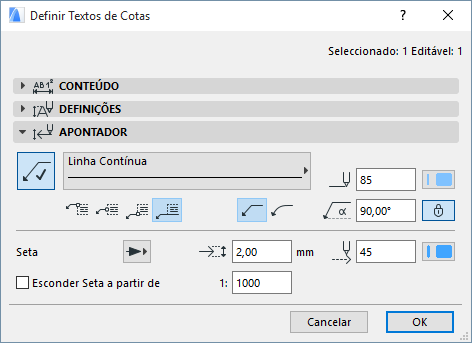

Clique no botão Apontador para atribuir uma linha do apontador e activar as restantes definições neste painel:
•Defina um Tipo de Linha e uma Cor de Caneta para o Apontador.
•Seleccione uma linha curva ou recta para o Apontador.
•Introduza o Ângulo Inicial do Apontador (por defeito estão definidos 90 graus). Clique no ícone de bloqueio para prevenir que o ângulo seja modificado graficamente (p. ex., acidentalmente).
Nota: o controlo Fixar Ângulo afecta o intervalo de edição gráfica. Se estiver ON, o ângulo inicial da Linha do Apontador permanece fixo, limitando as possibilidades de edição.
Ver também Editar Caixa de Texto e Linha do Apontador.
•Seleccione onde é que a linha do apontador deve ligar ao rótulo: no meio, no topo ou no fundo; ou no fundo com o texto sublinhado.
•Escolha um estilo e uma cor de caneta e introduza o tamanho da Seta.
•Esconder Seta a partir de: seleccione esta caixa se pretender esconder as setas da linha do apontador em vistas que excedem uma determinada escala (introduza a escala pretendida no campo à direita).
Para esconder Setas em todas as vistas, defina a escala para 1:1.
