Editar Caixa de Texto e Linha do Apontador
Aplica-se ao posicionamento de caixas de texto e linhas do apontador (se alguma) utilizadas nas Cotas, textos de Área de Tramas, e Rótulos.
Seleccionar a Caixa de Texto Mais a Linha do Apontador
Reverter para Posição do Texto da Cota Automática
Linha do Apontador Automaticamente Emergente (Apenas Texto de Cota)
Colocação do Texto de Cota Automática em Cotas Lineares

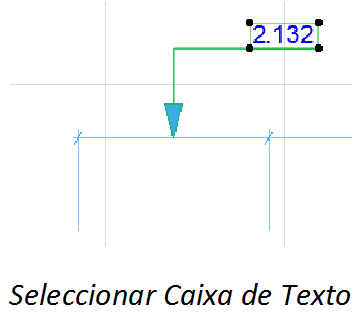

Para seleccionar uma caixa de texto de Cota do Rótulo, efectue uma das seguintes opções:
•utilize o cursor de Selecção Rápida
•clique num canto do texto com a marca de selecção com cursor de Seta
Uma vez seleccionada uma caixa de texto, pode alterar a sua posição e/ou orientação, utilizando as funções Editar (p.ex., Arrastar, Rodar, Simetria).
Nota: se a caixa de texto também tiver uma Linha do Apontador, o controlo Fixar Ângulo afecta a gama da edição gráfica. Se estiver ON, o ângulo inicial da Linha do Apontador permanece fixo, limitando as possibilidades de edição.
Apagar Caixa de Texto
Apagar o Texto de Cota também apaga o segmento de Cota correspondente.
Seleccionar a Caixa de Texto Mais a Linha do Apontador

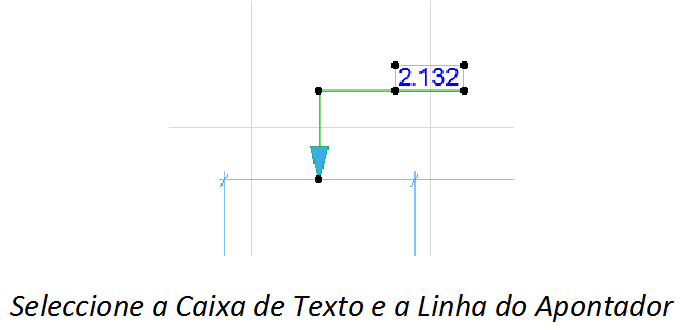

Se clicar na linha do Apontador, tanto a linha como a caixa de texto são seleccionadas, permitindo as opções de edição adicionais.
Reverter para Posição do Texto da Cota Automática

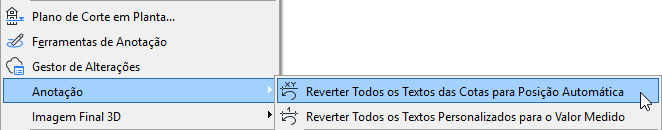

Para desfazer as alterações de posição de todos itens de textos de cota modificados, vá para Documentação > Anotação e clique no comando Reverter todos os Textos das Cotas para Posição Automática.
Para reverter a posição de um item de texto personalizado seleccionado, verifique a caixa Reverter à Pos. Automática ao fundo em Definir Textos de Cotas.
Linha do Apontador Automaticamente Emergente (Apenas Texto de Cota)

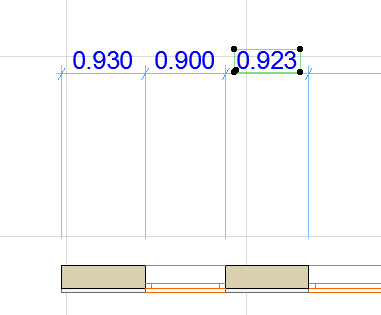

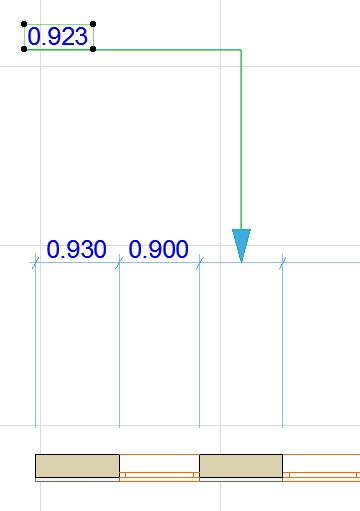

Mesmo que não tenho activado uma Linha do Apontador para um Texto de Cota, irá aparecer automaticamente uma Linha do Apontador se arrastar a caixa do Texto de Cota para além de um determinado intervalo.
Esta linha do Apontador automaticamente adicionada irá desaparecer se efectuar alguma das seguintes opções:
•desactivar a Linha do Apontador nas Definições de Texto de Cota
•arrastar o texto da cota de volta para dentro da gama
•seleccionar Reverter à Posição Automática nas Definições de Texto de Cota
Sempre que ligar manualmente a Linha do Apontador, esta permanece visível até seleccionar Reverter à Posição Automática.
Colocação do Texto de Cota Automática em Cotas Lineares
O ARCHICAD ajusta automaticamente Textos de Cota cheios para melhorar a legibilidade. O método por defeito é normalmente satisfatório. Para mais controlo sobre como os textos de cota são distribuídos, utilize as opções em Definições de Cota:
Ver Colocação do Texto de Cota.
apenas os itens de texto simples podem ser copiados; textos superiores à linha não serão copiados.
1.Seleccione apenas o texto de cota (não a própria linha de cota)
2.Utilize o comando Copiar (Editar > Copiar ou Ctrl/Cmd + C)
3.Cole o texto de cota (Editar > Colar ou Ctrl/Cmd + V) - por exemplo, numa caixa de texto ou num Layout.
