Navegar no Gestor de Projecto IFC: Atributos e Propriedades

O lado direito do Gestor de Projecto IFC apresenta os Atributos, Propriedades agrupados em Conjuntos de Propriedades, e Referências de Classificação IFC disponíveis em qualquer elemento de projecto que tenha seleccionado na árvore (no caso de uma selecção múltipla, são mostrados os dados IFC do elemento seleccionado por último).

No topo da lista, os números dos elementos seleccionados/editáveis são mostrados.

Os valores da Propriedade IFC e do Atributo podem ser definidos automaticamente a partir das propriedades, quantidades e parâmetros e dos parâmetros do Objecto baseado nas regras de Mapeamento de Propriedade definidas no Tradutor IFC para Exportação. No Gestor de Projecto IFC e nas Definições do Elemento, estes valores são mostrados com um ícone de cadeia (indicando que eles foram mapeados). Contudo, o seu valor pode ser modificado ao nível do elemento conforme necessário.

Ver Mapeamento de Propriedades para Exportação IFC.

A visualização de Atributos e Propriedades IFC no Gestor de Projecto IFC indica o estado dos dados:

•PRETO: não se pode escrever por cima um valor personalizado

•SETA VERMELHA: um valor personalizado é visível com uma seta vermelha: clique nela para reverter para o valor original.

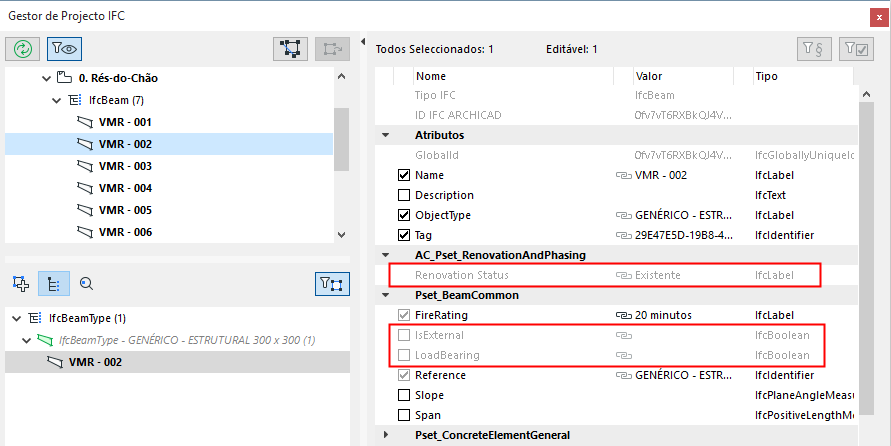

•CINZENTO: não pode ser modificado aqui no Gestor de Projecto IFC; pode ser modificado apenas na sua fonte, de onde esse valor ARCHICAD em particular vem. As propriedades apresentadas a cinzento são mapeadas, mas não são editáveis, pois existe uma razão de mapeamento 1 para 1 com parâmetros ARCHICAD.

–Exemplos: o “Estado de Renovação” (o mesmo que Estado de Renovação no ARCHICAD); o “LoadBearing” (o mesmo que Função Estrutural no ARCHICAD); e o “IsExternal” (o mesmo que os itens de Categoria de Posição ARCHICAD).

Previsualizar Tradutor activo

Utilize o botão de alternar "Mostrar apenas Propriedades a partir do Previsualizar Tradutor activo" para filtrar da seguinte forma:

•se estiver activo, apenas visualizará os dados actuais que são usados no projecto (ou seja, o conteúdo de acordo com o Mapeamento de Propriedade predefinido do Tradutor de Previsualização).

•se estiver inactivo, então os dados apresentados incluirão, para além dos dados do Mapeamento de Propriedade, as novas propriedades criadas aqui e nas caixas de diálogo Definições do Elemento, bem como os dados personalizados que foram adicionados durante o processo de importação.

A activação deste botão pode ser útil: se as definições do Mapeamento de Propriedade corresponderem a um padrão em particular ou um requisito de exportação (p. ex., COBie), apresentar apenas os dados predefinidos facilita muito a navegação entre os dados IFC, o que, caso contrário, são muito numerosos.

Nota: ao exportar, o Tradutor para Exportação IFC especifica se a exportação deve incluir apenas dados conforme a definição no Mapeamento de Tipo para Exportação IFC ou todos os dados IFC.

Ver Mapeamento de Propriedades para Exportação IFC.

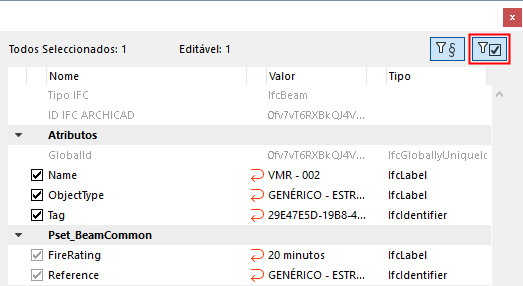

Mostrar, apenas, itens com valores

Use esta opção para visualizar apenas os dados que tenham valores atribuídos.

Nota: uma propriedade cujo campo está vazio, mas cuja opção está activada, conta como uma propriedade que tem um valor atribuído.
