Mapeamento de Propriedades para Exportação IFC

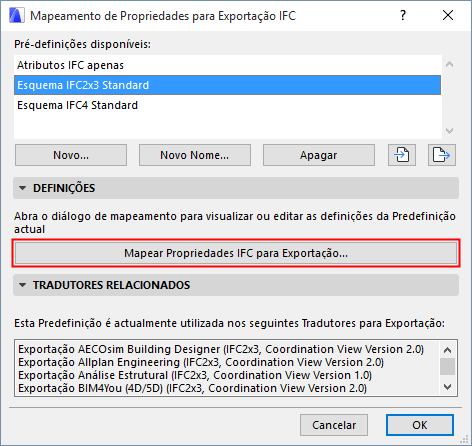

Neste diálogo de predefinições, clique em Mapear Propriedades IFC para Exportação para aceder às definições de mapeamento.

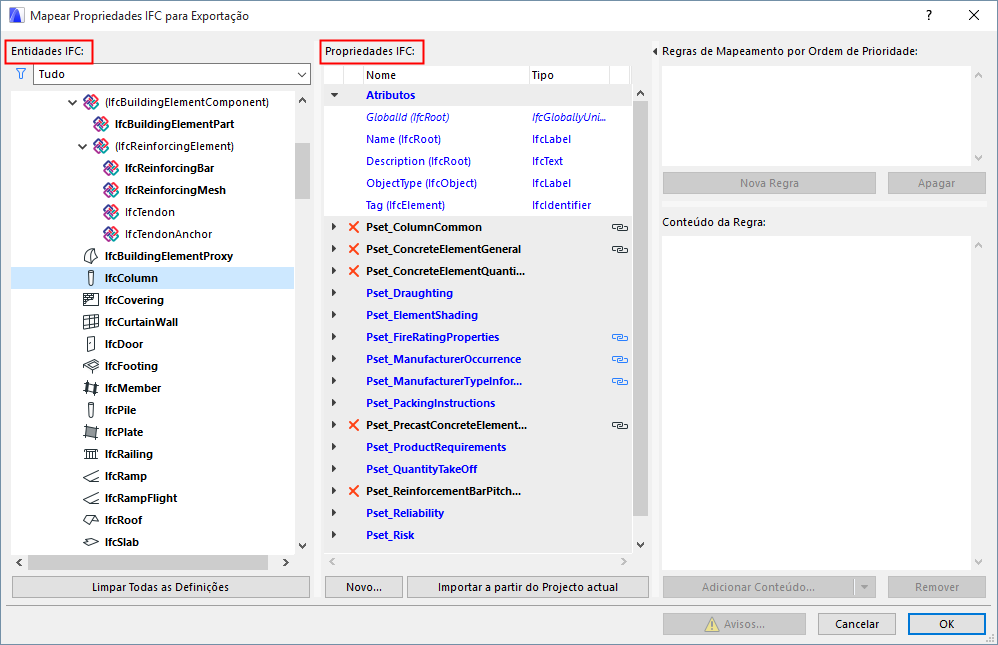

Estes mapeamentos definem as propriedades IFC atribuídas aos elementos quando exportados do ARCHICAD. Os Elementos (identificados por Entidades IFC) são listados na árvore à esquerda. As Propriedades IFC de cada entidade seleccionada são listados na coluna Propriedades IFC.

Adicionalmente às Propriedades IFC predefinida para cada entidade IFC, pode criar e atribuir novas Propriedades IFC personalizadas ou Referências de Classificação.

Nos diálogos de gestão IFC, os dados de Predefinição de Mapeamento são apresentados com uma opção diante deles. Por outro lado, dados personalizados são apresentados com um X vermelho à frente. As propriedades de Predefinição de Mapeamento não podem ser apagadas tanto nos diálogos Definições como no Gestor de Projecto IFC; apenas pode definir os seus valores ali.

Para mapear dados automaticamente, use as Regras de Mapeamento opcionais para atribuir valores às Propriedades IFC.

Ver Exemplos de Regras de Mapeamento de Propriedade, , em baixo.

A predefinição de Mapeamento de Propriedade do Tradutor de Previsualização tem uma função adicional: fornecer a definição por defeito de Propriedades IFC utilizadas ao trabalhar com funções relacionadas com o IFC no projecto ARCHICAD actual.

Ver também Tradutor de Previsualização.

Nota: em versões do ARCHICAD antes do 21, estas definições eram específicas do projecto e geridas na Configuração de Esquema IFC. Para informações sobre a migração de Esquemas IFC para o ARCHICAD 22, veja: Alterações nos Tradutores IFC no Guia de Migração.

Lista em árvore de Entidades IFC

As Entidades IFC são listadas na árvore à esquerda.

•As Entidades IFC com dados de propriedade atribuídos, são listadas a negrito na árvore.

•A lista em árvore pode ser filtrada pelos domínios Estrutural e MEP. Por exemplo, o domínio Estrutural possui os tipos elemento de construção (IfcBuildingElement) (IfcBeam, IfcColumn, etc.), enquanto o domínio MEP possui os tipos IfcDistribution.

•A lista em árvore pode também ser restringida aos tipos de Atribuição IFC, Objectos Tipo IFC, ou tipos de elementos Espacial IFC (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey e IfcSpace).

Adicionar Nova Propriedade/Referência de Classificação

Para adicionar uma nova Propriedade IFC ou dados de Referência de Classificação à Entidade actualmente seleccionada, efectue uma ou as duas acções seguintes:

•Clique no botão Novo para criar uma Nova Propriedade ou Classificação.

A mesma função está disponível nas caixas de diálogo do Gestor de Projecto IFC e Definições de Elemento.

Ver Criar Propriedade IFC Nova, Personalizada ou Classificação.

•Importar a partir do Projecto actual: clique neste botão para adicionar todas as Propriedades e Conjuntos de Propriedades IFC personalizadas (definidas no Gestor de Projecto IFC ou nas Definições de Elemento) disponíveis no Projecto actual.

Lista de Propriedades IFC

•NEGRITO: os dados de Propriedade atribuídos a um elemento ascendente a negrito (como IfcBuildingElement) são automaticamente atribuídos a todos os seus elementos afiliados (p. ex., IfcBeam, IfcColumn, IfcSlab, IfcWall, etc.). O elemento afiliados não é apresentado a negrito. Desta forma, é muito fácil localizar, na estrutura de árvore, onde os dados serão adicionados.

•AZUL: os dados atribuídos a um elemento afiliado são apresentados a azul. Estes dados só podem ser alterados ao nível do ascendente (que está a preto). O nome do elemento afiliado é ampliado pelo nome do elemento ascendente entre parêntesis.

–Assim, para criar uma propriedade comum para todos os elementos construtivos, não tem de a criar para cada tipo de elemento construtivo individual (IfcWall, IfcColumn, IfcSlab, etc.): em vez disso, crie uma num nível superior (p.ex. no IfcBuildingElement).

•CINZENTO: as propriedades apresentadas a cinzento são mapeadas, mas não são editáveis, pois existe uma razão de mapeamento 1 para 1 com parâmetros ARCHICAD. Exemplos: o “Estado de Renovação” (o mesmo que Estado de Renovação no ARCHICAD); o “LoadBearing” (o mesmo que Função Estrutural no ARCHICAD); e o “IsExternal” (o mesmo que os itens de Categoria de Posição ARCHICAD).

•ITÁLICO: um novo item de dados é apresentado em itálico se não for possível aplicar-lhe nenhum parâmetro/quantidade ou regra de mapeamento do ARCHICAD.

•Ícone de cadeia: indica que a propriedade está mapeada. A sua regra de mapeamento é vista do lado direito da caixa de diálogo. As propriedades com mapeamento a azul não podem ser editadas (elas derivam de um item de nível superior).

•X: apague qualquer item de dados clicando no X a vermelho. Não é possível apagar atributos.

Limpar Todas as Definições

Apague os conteúdos completos (regras de mapeamento, Propriedades e Referências de Classificação) da Predefinição de Mapeamento de Propriedade actual.

Importar a partir do Projecto actual

Clique neste botão para sincronizar todas as alterações (modificação do nome e tipo de valor e mapeamento de dados) no Gestor de Projecto IFC e diálogos Definições para propriedades que já existam.

Se uma propriedade atribuída a um tipo de elemento IFC (por exemplo IfcWall) ainda não estiver disponível no projecto actual, não for apresentada nos diálogos de gestão IFC até uma ocorrência do tipo ter sido definida no modelo.

Se tiver um novo projecto vazio, os dados de Mapeamento de Propriedade do Tradutor de Previsualização são utilizados como dados IFC iniciais.
