Aplicar Regras Pré-definidas

Clique neste botão para atribuir novos dados IFC a elementos seleccionados, com base em regras automáticas (baseadas em .xml). Existem três tipos de tais regras, com base nas estruturas divergentes:

•Regra "Lista em árvore": seleccione um elemento de uma base de dados de estrutura em árvore para criar novos dados

•Regra "Tabela": seleccione uma linha de uma tabela para criar novos dados

•Regra "Comando": inicie o comando da regra para criar novos dados

O programa possui regras integradas definidas a partir de fábrica (estas variam em função da sua versão localizada do ARCHICAD). Como exemplo, a seguinte tabela sumariza as regras contidas em cada versão de língua do ARCHICAD:

Aplicar Regra Pré-definida: Exemplo 1

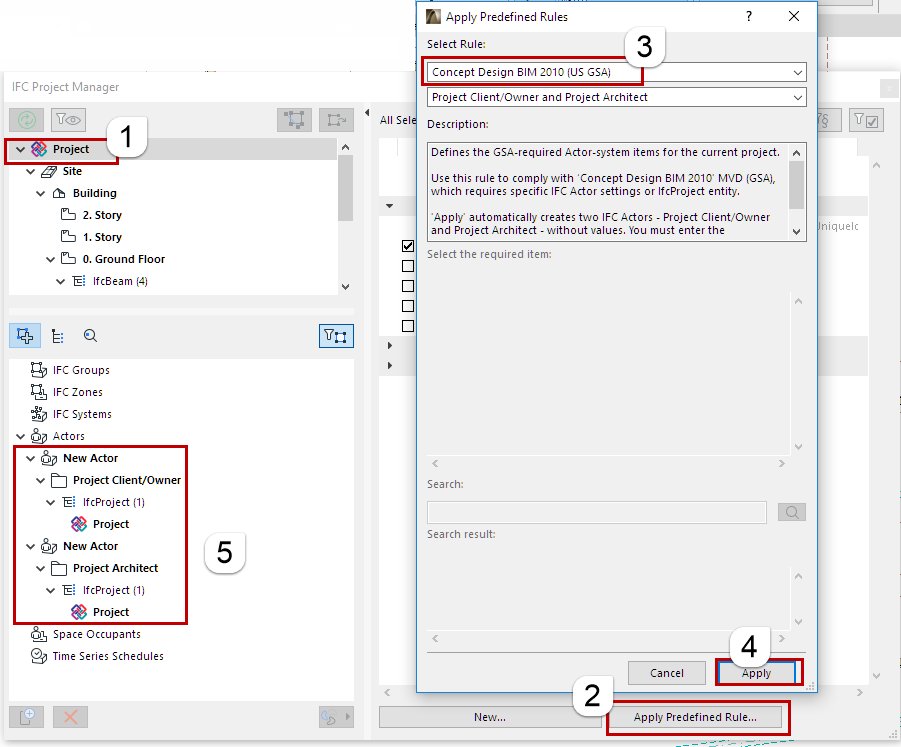

•Aplique a regra “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect” na entidade IfcProject (o nível mais elevado da hierarquia de Modelos IFC) seleccionada na árvore de conteúdos do Gestor de Projecto IFC. Por conseguinte, são criados Actores (IfcActor) com as seguintes relações: "Cliente/Proprietário do Projecto" e "Arquitecto do Projecto".

Aplicar Regra Pré-definida: Exemplo 2

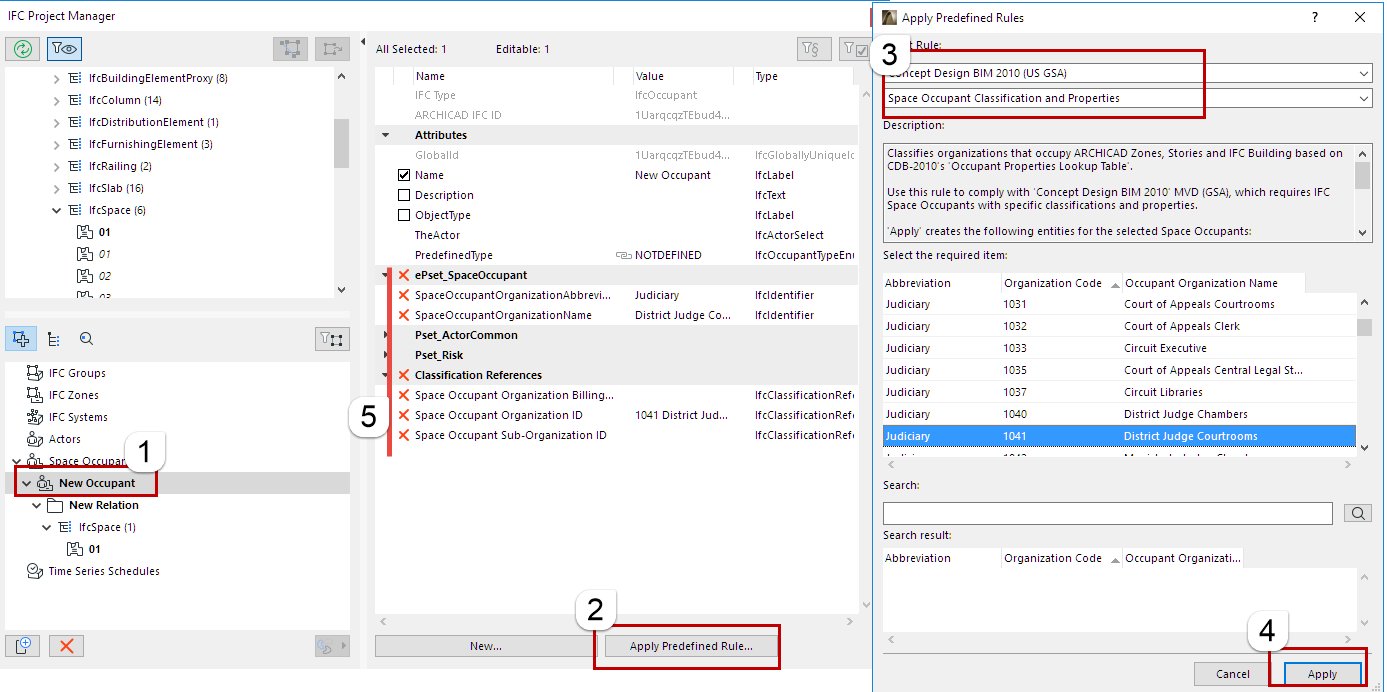

Atribua uma classificação de Ocupantes de Espaço utilizando a regra “Concept Design BIM 2010 (US GSA) / Space Occupant Classification and Properties”:

1.Crie o novo Ocupante de Espaço (Atribuição), depois arraste para dentro os elementos pertencentes (p.ex. entidades IfcSpace).

Ver Atribuições no Gestor de Projecto IFC.

2.Seleccione o nome do Ocupante de Espaço na lista de Atribuição, depois clique em Aplicar Regra Pré-definida. Na caixa de diálogo, escolha a regra “Concept Design BIM 2010 (US GSA) / Space Occupant Classification and Properties”.

3.Na tabela, seleccione o item de classificação pretendido.

4.Clique em Aplicar. Os elementos da Referência de Classificação e Propriedades são criados para o Ocupante de Espaço, utilizando os valores correspondentes no item de classificação seleccionado.

Aplicar Regra Pré-definida: Exemplo 3

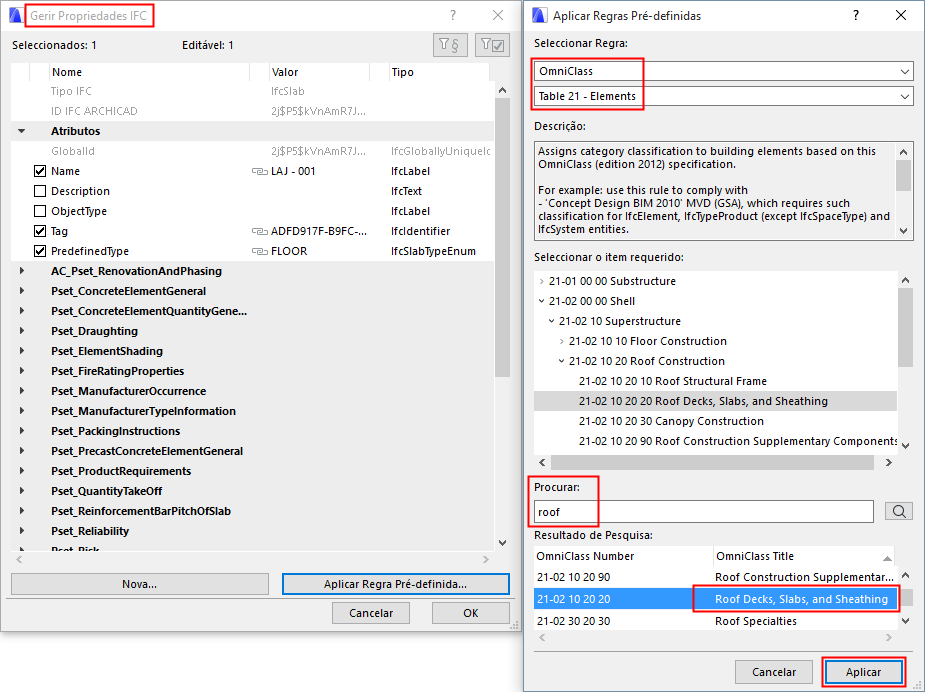

Atribua classificações a algumas lajes de cobertura (IfcSlabs) utilizando a regra "OmniClass / Table 21 - Elements":

1.No modelo, seleccione os elementos Laje a serem classificados (pode utilizar Pesquisar & Seleccionar). Abra a caixa de diálogo Definições e clique em Gerir Propriedades IFC no painel Classificações e Propriedades. Em alternativa, seleccione as entidades IfcSlab correspondentes da lista de conteúdos do Gestor de Projecto IFC.

2.Clique em Aplicar Regra Pré-definida. Na caixa de diálogo, escolha a regra “OmniClass / Table 21 - Elements”.

3.No campo de pesquisa da base de dados, introduza o texto "cobertura". (Pode pesquisar entre as regras nas bases de dados (lista em árvore e tabela), introduzindo qualquer texto parcial.)

4.Na área Resultado de Pesquisa, seleccione o título “Roof Decks, Slabs, and Sheathing”.

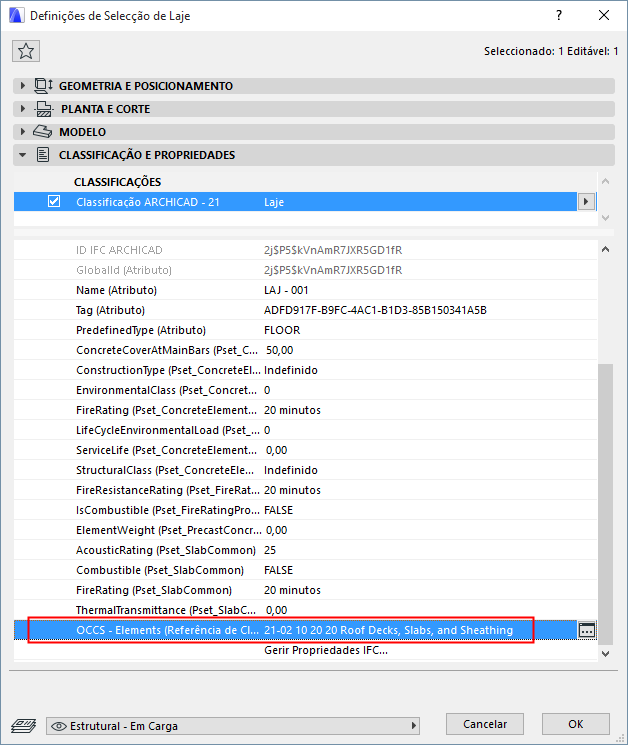

5.Clique em “Aplicar”. A Referência de Classificação é gerada com o nome de “Roof Decks, Slabs, and Sheathing”, com um valor ItemReference de “21-02 10 20 20” e dados adicionais correspondentes ao standard OmniClass.

Nota:

–Seleccionando um elemento, apenas as regras aplicáveis se encontram disponíveis na lista "Seleccionar Regra" (por exemplo, se tiver seleccionado IfcProject, encontra-se disponível a regra “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect”). Todas as regras não aplicáveis estão a cinzento (indisponíveis).

–IfcElement inclui elementos do edifício, de distribuição (MEP) e de mobiliário.

–Determinadas regras não se encontram disponíveis nos diálogos Definições, se as regras estiverem relacionadas com elementos que não possuam diálogos Definições (por exemplo, IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject e IfcGroup).

–Pode criar e editar a sua própria regra em formato .xml. Recomenda-se a consulta da estrutura de um ficheiro de regra existente (que poderá conter múltiplas regras) e a criação de uma regra semelhante, duplicando-a sob um nome diferente.

–As regras disponíveis podem ser acedidas a partir da seguinte pasta e as regras criadas de novo devem, também, ser guardadas nesta localização:

-Em Windows:
\Utilizadores\nome de utilizador\GRAPHISOFT\IFC Rules "Versão ARCHICAD"

-Em Mac:
/Utilizadores/nome de utilizador/Biblioteca/Apoio de Aplicação/GRAPHISOFT/IFC Rules "Versão ARCHICAD"
