Mapear Elementos com Dados IFC

Utilize o Mapa Interactivo de Elementos do ARCHICAD para listar dados IFC atribuídos a elementos do actual projecto.

Ver Mapa Interactivo.

Critério

Pode utilizar dados IFC como critérios de elementos ao criar um Mapa Interactivo. Por exemplo:

•Atribuição IFC, p. ex., Grupo IFC.

•Tipo de Produto IFC, p. ex., IfcColumnType.

•ID IFC ARCHICAD (o atributo IFC Globalid automaticamente atribuído pelo ARCHICAD a cada elemento)

•ID IFC Externo (o atributo IFC Globalid atribuído a cada elemento após Importação IFC)

Campos

Use o botão Adicionar Campos e, depois, escolha entre os seguintes dados IFC da lista de parâmetros Gerais:

•Tipo IFC. O mapa vai listar o equivalente IFC da Classificação de Elemento.

•Atribuição IFC, p. ex., Grupo IFC.

•Tipo de Produto IFC, p. ex., IfcColumnType.

•ID IFC ARCHICAD (o atributo IFC Globalid automaticamente atribuído pelo ARCHICAD a cada elemento)

•ID IFC Externo (o atributo IFC Globalid atribuído a cada elemento após Importação IFC)

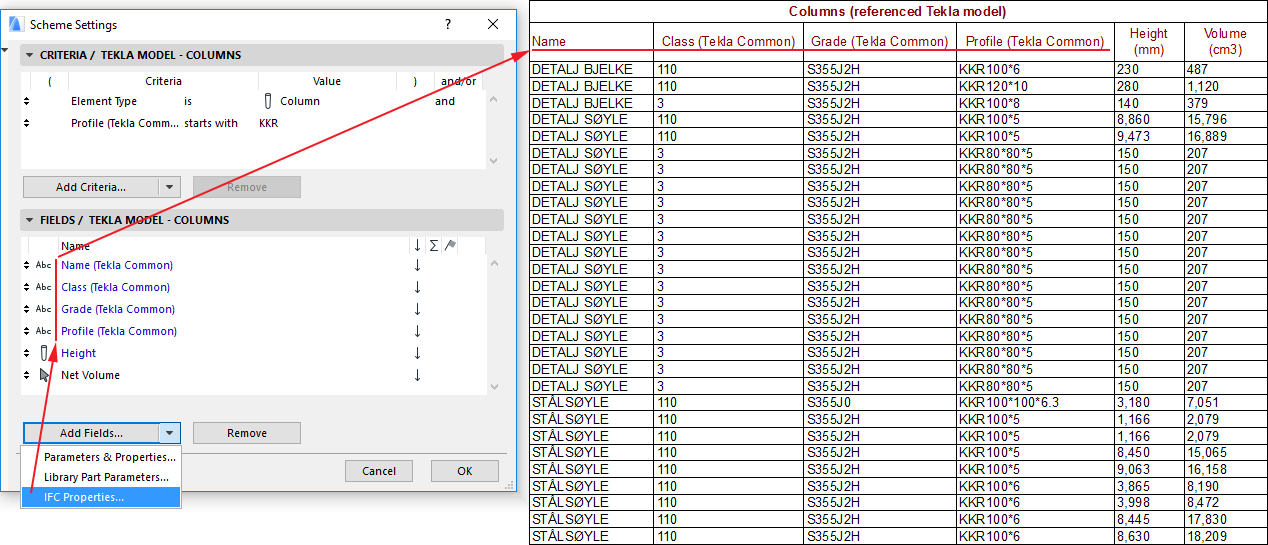

Para outros dados IFC, use o botão Propriedades IFC do pop-up Adicionar Campos:

Ver também Seleccionar Propriedades IFC.

•Quaisquer outros dados IFC (Atributo, Propriedade e Referência de Classificação) que existam no projecto

•Se seleccionar um Conjunto de Propriedades na lista, todas as Propriedades que este possua são adicionadas como campos.

•Se escolher “Atribuição IFC” como o parâmetro para o Campo Mapa, então a tabela vai listar (de forma não editável) todas as Atribuições IFC (a sua derivação denominada) às quais o elemento pertence. Se um elemento possuir múltiplas Atribuições, todas elas serão listadas, separadas por um “;”.

•Se pretender listar dados “Produto Tipo IC” de um elemento, então a tabela do Mapa vai gerar duas colunas: “Produto Tipo IFC - Tipo” (p.ex.‘IfcWallType’) e “Produto Tipo IFC - Nome” (o Atributo de Nome do Produto Tipo IFC).

Exemplo

•Liste todos os pilares e vigas, em conjunto com os respectivos Materiais de Superfície personalizados, perfis e Propriedades IFC, que tenham sido agrupados em formato IFC e a partir de um modelo estrutural.
