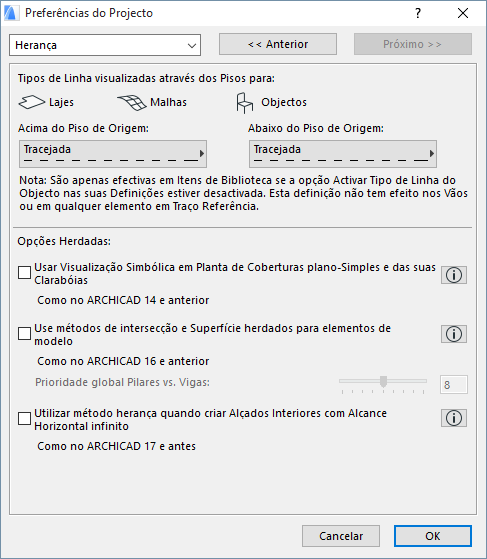

Para aceder a esta caixa de diálogo, vá a Opções > Preferências do Projecto > Herança.
Estas opções afectam o comportamento dos diferentes tipos de Elementos Construtivos.
As normas que aqui forem definidas são Preferências do Projecto: são específicas do Projecto em que está a trabalhar e são gravadas com ele. Se outro utilizador abrir o Projecto noutro computador, serão aplicadas as mesmas definições.
Tipos de Linha Visualizados Entre Pisos: seleccione um tipo de linha com o qual pode visualizar os contornos de Lajes e Malhas que aparecem em pisos que não o Piso Original, bem como para Objectos.
Para mais informações, veja Mostrar nos Pisos.
Nota: esta definição não tem qualquer efeito em Paredes, Coberturas ou Membranas, as suas Aberturas, ou quaisquer elementos numa Referência de Traço.
Acima do Piso de Origem: utilize esta palete pop-up para seleccionar um tipo de linha para os Elementos Laje/Malhas/Objectos visualizados acima do seu Piso Original.
Abaixo do Piso de Origem: utilize esta palete pop-up para seleccionar um tipo de linha para os Elementos Laje/Malha/Objecto visualizados abaixo do seu Piso Original.
Nota: estes tipos de linhas só terão efeito em Objectos se a opção Sobrepor Tipos de Linha do Objecto estiver activa.
Opções Herdadas
Projectos guardados num formato de ficheiro mais antigo serão abertos pelo ARCHICAD 22 com todas as seguintes opções automaticamente activadas:
Usar Visualização Simbólica em Planta de Coberturas plano-Simples e das suas Clarabóias
Seleccione esta caixa se pretender que as suas Coberturas Plano-Simples e quaisquer Clarabóias nelas sejam visualizadas conforme o eram no ARCHICAD 14 e versões anteriores. Clique no botão Informações à direita para obter uma ilustração da diferença entre visualizações.
•Verdadeira Projecção 3D: Este modo de visualização encontra-se disponível desde o ARCHICAD 15. (Todas as coberturas Multi-plano e as Clarabóias recentemente colocadas serão apresentadas desta forma.)
•Simbólica: este modo de visualização corresponde à forma como as Coberturas e Clarabóias foram apresentadas no ARCHICAD 14 e anteriores versões.
(Para mais informações, clique no botão Informações à direita desta opção.)
Ver também Migração de Coberturas e Clarabóias.
Usar métodos de intersecções herdados para elementos modelo (como no ARCHICAD 16 e anteriores)
Ver Modo de Intersecções Herdadas para Projectos de Versões Mais Antigas.
Clique no botão Informações à direita para obter mais informações sobre como funcionam as intersecções herdadas.
O método de Superfície Herdada significa que as Superfícies são apenas definidas ao nível do elemento (não advêm de Materiais de Construção, que foram introduzidos no ARCHICAD 17) - excepto no caso de elementos do Perfil.
Se activar o modo Intersecções Herdadas, NÃO se encontram disponíveis as seguintes funcionalidade do ARCHICAD:
•Pintor de Superfície
•Mapas de Superfície
Se activar o modo Intersecções Herdadas, encontra-se disponível o seguinte controlo:
Prioridade global Pilares vs. Vigas (apenas no modo de intersecções herdadas!): Este slider define a relação entre todos os Pilares e Vigas do Projecto. Quando as Vigas atravessam Pilares, o elemento de prioridade mais baixa será cortado em 3D, isto é, a parte intersectada será removida. O elemento de prioridade mais alta mantém-se intacto. Isto também se aplica à cálculos volumétricos.
Nota: os números de prioridade dos Pilares são sempre par, e só podem ser definidos globalmente, nesta caixa de diálogo. A Prioridade das Vigas é definida separadamente para cada viga nas Definições da Ferramenta Viga (painel Modelo - apenas no modo de intersecções herdadas!).
(Para mais informações, clique no botão Informações à direita desta opção.)
Utilizar método herança quando criar Alçados Interiores com Alcance Horizontal infinito
Alçados Interiores nas versões até ao ARCHICAD 18 funcionavam do seguinte modo: o conteúdo do Alçado Interior depende se as caixas de cercadura de elementos são abrangidas pelo alcance (conforme determinado pelos marcadores do AI).
Em oposição, a partir do ARCHICAD 18, os Alçados Interiores, definidos como horizontalmente infinitos, apresentam o espaço do modelo completo dentro do alcance do Marcador (tal como nas vistas de Secção ou Alçado).
Para esta lógica "antiga", utilize a opção Herança em Opções > Preferências do Projecto > Herança. Quando migra para o ARCHICAD, esta caixa de verificação está seleccionada por defeito.
(Para mais informações, clique no botão Informações à direita desta opção.)
