Тип Поворота Лестницы (Площадка или Забежная Область) и его параметры настраиваются в диалоге Параметров Лестницы. Выбранный Тип Поворота размещается при каждом повороте (в каждой точке, указанной при создании Базовой Линии Лестницы) между двумя сегментами Маршей Лестницы.
Для всех Поворотов применяются одинаковые настройки. Однако по окончании создания Лестницы каждый Поворот можно отредактировать индивидуально.
См. Редактирование Типа Поворота Лестницы, ниже.
Настройка Типа Поворота в диалоге Параметров Лестницы

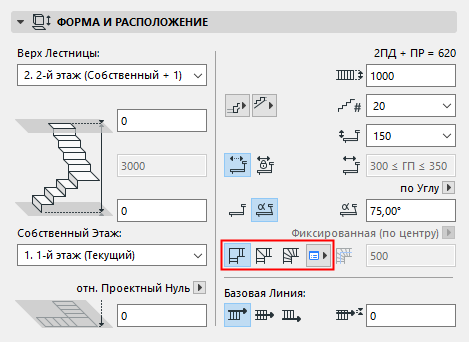

В диалоге Параметров Лестницы или в Информационном Табло выберите один из преднастроенных Типов Поворота.
•Автоматическая Площадка
•Забежная Область с Равными Углами
•Забежная Область с Равными Ступенями
Примечание: В американской версии локализации ARCHICAD вместо термина “Going” используется “Run”.
При помощи выпадающего меню вы можете настроить параметры выбранного Типа Поворота. Каждый Тип Поворота имеет собственные настройки:
Площадка: Параметры Типа Поворота
Забежная Область с Равными Углами: Параметры Типа Поворота
Забежная Область с Равными Ступенями

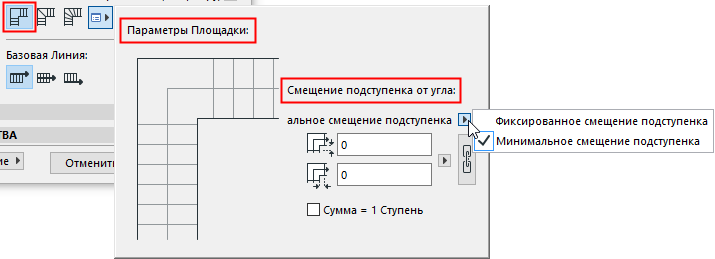

Площадка: Параметры Типа Поворота
•Настройте значения смещения Площадки (ее Начального и Конечного торцов) от угла.
•Смещения могут быть Фиксированными или Минимальными. Если вы выберете Минимальное смещение, то программа сможет увеличивать смещение в процессе создания геометрии Лестницы.
•Для создания симметричных площадок нажмите кнопку с изображением цепочки (оба торца площадки будут смещаться на одинаковое расстояние).
Примечание: Кнопка с изображением цепочки предназначена для создания симметричных площадок при каждом повороте Лестницы. Однако в Лестницах с несколькими площадками могут применяться разные значения смещения для разных площадок (если для смещения выбран вариант “Минимальное”, а не Фиксированное).

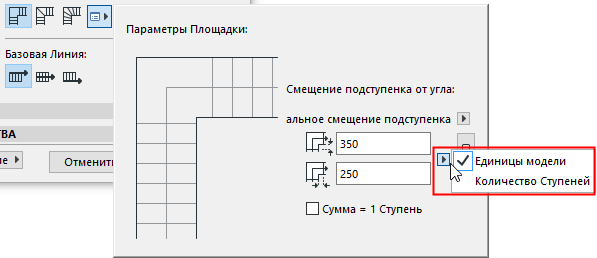

•Задайте значение смещения в Единицах Модели или в Количестве Ступеней.

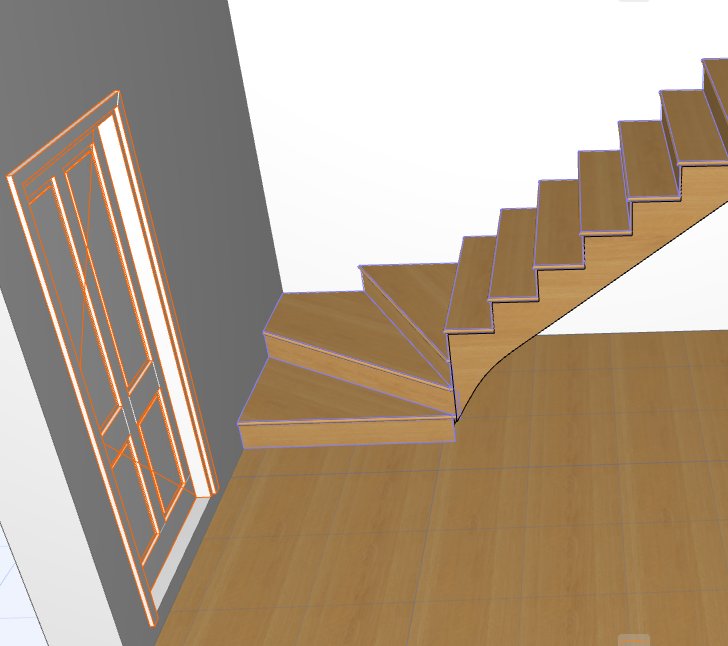

Забежная Область с Равными Углами: Параметры Типа Поворота

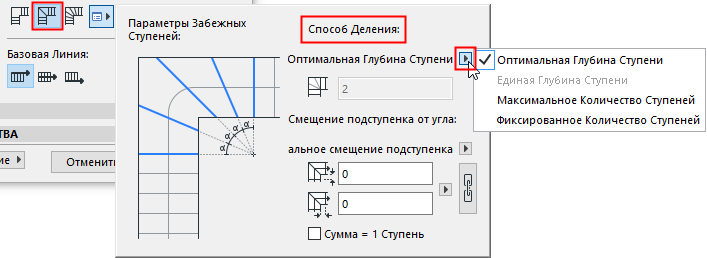

Настройка Способа Деления
Выберите вариант деления Забежной Области:
•Оптимальная Глубина Ступени: Программа будет автоматически вычислять Глубину Ступеней, максимально близкую к Глубине Ступеней, заданной для прямолинейных Маршей Лестницы.
•Максимальное Количество Ступеней : Программа будет автоматически создавать максимальное количество Забежных Ступеней в соответствии с текущими ограничениями Параметров Лестницы.
•Фиксированное Количество Ступеней: В расположенном ниже поле введите фиксированное количество Забежных Ступеней. Забежные Области будут создаваться в соответствии с этим значением независимо от остальных правил, настроенных в Параметрах Лестницы.
Как и для Площадок, настройте смещение подступенков в начале и в конце Забежной Области и выберите фиксированное или минимальное значение.
См. Смещение Подступенка от Угла, выше.
Получить дополнительную информацию в Центре Поддержки
Забежная Область с Равными Ступенями
Выражение "Равные Ступени" означает, что ступени прямых маршей и забежных областей равны между собой.
Примечание: В американской версии локализации ARCHICAD вместо термина “Going” используется “Run”.
•В пределах одной Лестницы для всех Забежных Областей с Равными Ступенями всегда применяется один и тот же тип Забежных Ступеней (например, вариант “Две Точки”).
•Для любой Забежной Области с Равными Ступенями можно задать смещение Расчетной Линии Всхода, которое влияет на величину Глубины Проступи. См. Смещение Линии Всхода на Поворотах (Забежные Области с Равными Ступенями)
•Линия Всхода любой Забежной Области с Равными Ступенями может быть Прямой или Искривленной.

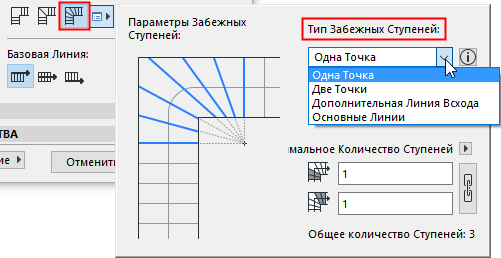

Здесь можно выбрать один из четырех типов Забежной Области с Равными Ступенями. Каждый вариант сопровождается поясняющими иллюстрациями.
Дополнительная информация о создании Забежных Областей с Равными Ступенями приведена здесь:
Типы Забежных Ступеней для Забежных Областей с Равными Ступенями
Получить дополнительную информацию в Центре Поддержки
Тип Поворота и Тип Сегмента
Сегменты Лестниц (не только Повороты) могут представлять собой Площадки или Забежные Области (а также Марши). Типы Сегментов выбираются не в диалоге Параметров Лестницы, но в процессе построения.
Эти определения Сегментов могут приводить к созданию Типов Поворотов, отличных от тех, что были настроены в Параметрах Лестницы.
Настроить Тип Поворота для каждого отдельного сегмента или Поворота можно после создания Лестницы.
См. ниже.
Редактирование Типа Поворота Лестницы
Настроить Тип каждого отдельного Поворота ранее созданной Лестницы можно при помощи локальной панели.
Примечание: В пределах одной Лестницы для всех Забежных Областей с Равными Ступенями всегда применяется один и тот же тип Забежных Ступеней. Единственным редактируемым параметром при выборе Забежной Области с Равными Ступенями является количество забежных ступеней.
1.Выберите Лестницу на Плане Этажа.
2.Сделайте щелчок в точке поворота, а затем нажмите в локальной панели кнопку Параметров Типа Поворота.
3.В открывшемся диалоге выберите нужный Тип Поворота.
Применить Изменения к: Воспользуйтесь выпадающим меню, чтобы применить изменения только для указанного Поворота или для всех поворотов Лестницы.
