Имеется три способа переопределения 3D-документа после его создания. Они обсуждаются далее.
Переопределение 3D-документа: Открытие и Изменение исходного окна
Переопределение 3D-документа на Основе Текущего (3D-окна или Плана Этажа)
Переопределение при помощи Параметров 3D-документа
Переопределение 3D-документа: Открытие и Изменение исходного окна

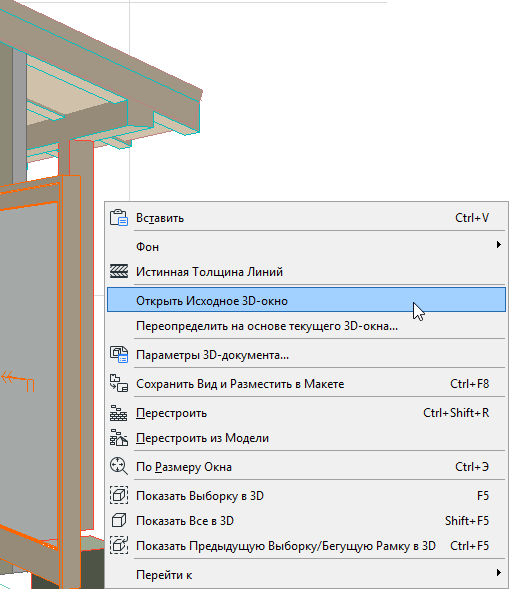

Если окно 3D-документа находится на переднем плане, воспользуйтесь командой Открыть исходное 3D-окно (для 3D-проекций) или Открыть исходный этаж (для проекций Плана этажа) контекстного меню, чтобы открыть исходное окно.
Или щелкните правой кнопкой мыши на названии вида или взгляда 3D-документа в Навигаторе, и выберите команду Открыть исходный вид:
Сделайте необходимые изменения в исходном окне:
•Отредактируйте элементы, параметры слов, направление или проекцию
•Измените перечень показываемых элементов с помощью выборки/бегущей рамки;
•Если исходным является 3D-окно, можно также изменить настройки Фильтрации элементов (Вид > Элементы в 3D-виде > Фильтрация и отсечение элементов в 3D) и переместить Плоскости сечений
Затем воспользуйтесь командой Переопределить, доступной при помощи:
•контекстного меню 3D-документа, выбранного в Карте Проекта

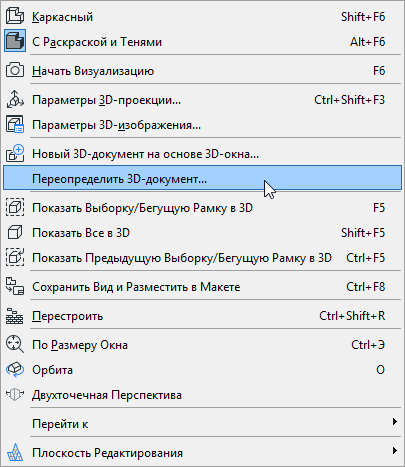

•контекстного меню 3D-окна или Плана Этажа

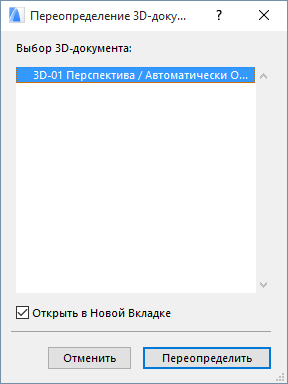

Открывается диалоговое окно Переопределение 3D-документа.

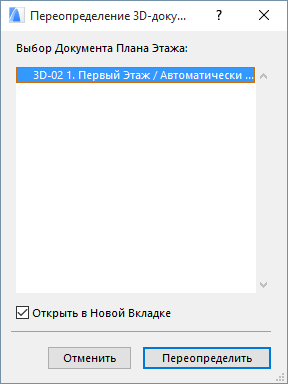

Выберите 3D-документ, который Вы хотите переопределить на основе текущего 3D-окна или Плана этажа.
Выводится предупреждающее сообщение, что операцию переопределения отменить нельзя.
Нажмите кнопку Все равно переопределить.
Переопределение 3D-документа на Основе Текущего (3D-окна или Плана Этажа)
Доступ к этой команде осуществляется при помощи:
•контекстного меню окна 3D-документа
•контекстного меню 3D-документа, выбранного в Карте Проекта

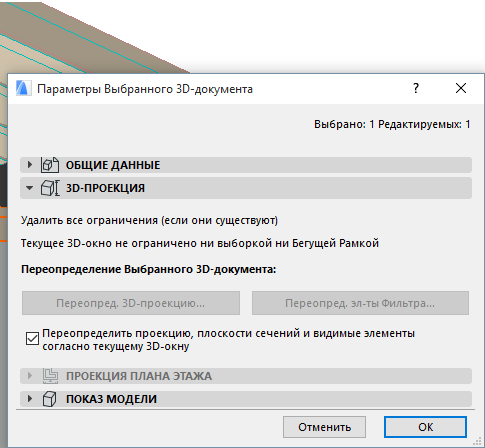

•В диалоге Параметров 3D-документа активируйте маркер Переопределить проекцию, плоскости сечений и видимые элементы, чтобы переопределить 3D-документ на основе текущего 3D-окна (доступно для 3D-документов, созданных на основе 3D-проекции).
Для 3D-документа на Основе 3D-проекции:
Активация команды Переопределения на основе Текущего приводит к изменению 3D-документа в соответствии со следующими текущими настройками 3D-окна:
•3D-проекции, включая уровень увеличения.
•Фильтрации и Отсечения Элементов в 3D (Вид > Элементы в 3D-виде).
•Ограничения отображения элементов Выборкой/Бегущей Рамкой.
•Плоскости Сечений
Примечание: Текущее окно не обязательно должно совпадать с исходным окном 3D-документа. “Текущее” - означает открытое в данный момент, или последнее открытое.
Для 3D-документов на основе Проекции Плана этажа:
Активация команды Переопределения на основе Текущего приводит к изменению 3D-документа в соответствии со следующими текущими настройками Плана Этажа:
•Ограничения отображения элементов Выборкой/Бегущей Рамкой.
•Ориентации
•Уровня Увеличения
•Этажа
Переопределение при помощи Параметров 3D-документа
Для 3D-документа на Основе 3D-проекции:
Если вы хотите переопределить существующий 3D-документ, не открывая исходное 3D-окно, то можно воспользоваться диалогом Параметров 3D-документа.
Элементы управления, находящиеся панели 3D-проекции, дают возможность изменить 3D-документ и его исходное 3D-окна, не открывая и не изменяя текущее 3D-окно:
Доступные возможности:
•Нажмите кнопку Изменить 3D-проекцию, чтобы открыть диалог Параметров Параллельной или Перспективной Проекции, в котором настраивается исходное 3D-окно выбранного 3D-документа. Здесь можно изменить любые параметры, включая расположение солнца, а затем нажать кнопку OK, чтобы применить эти изменения.
•Нажмите кнопку Изменить Фильтрацию, чтобы открыть диалоговое окно Фильтрации и Отсечение Элементов в 3D. Настройте нужные параметры и нажмите кнопку ОК для применения изменений.
Изменения 3D-документа будут выполнены после нажатия кнопки OK и выхода из диалога Параметры 3D-документа. Текущее 3D-окно не претерпит изменений.
Для получения подробной информации см. Панель 3D-проекция 3D-документа.
Для 3D-документов на основе Проекции Плана этажа:

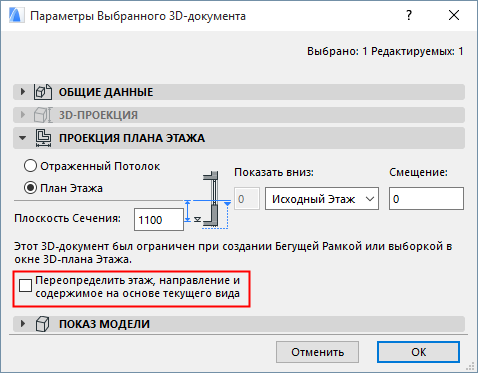

Эта же функция Переопределения доступна для 3D-документов на основе Плана этажа: отметьте маркер Переопределить, расположенный в панели Проекция Плана этажа, и нажмите OK.
