Чтобы открыть диалог Параметров 3D-документа, выполните одно из следующих действий:
•Воспользуйтесь командой контекстного меню любого 3D-документа, присутствующего в Навигаторе
•Нажмите кнопку Параметры, отображаемую в нижней части Навигатора при выборе 3D-документа в Карте Проекта
•Воспользуйтесь командой контекстного меню, открываемого при щелчке правой кнопкой мыши в окне 3D-документа
•Активируйте команду меню Документ > Инструменты Документирования > Параметры 3D-документа
Для получения дополнительно информации см. 3D-документы.

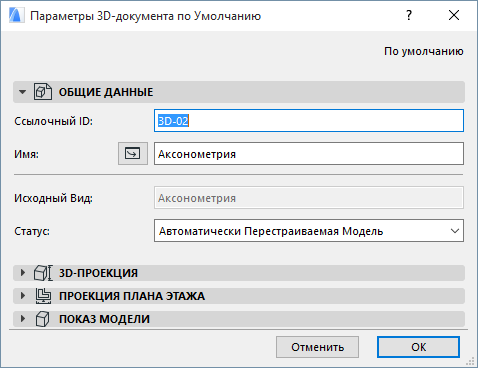

Панель Общие данные 3D-документа
Ссылочный ID. ID присваивается по умолчанию; Вы можете изменить его вводом другого значения в его поле. Это поле может содержать не более 256 символ; ID предназначен для идентификации 3D-документа в окне проекта и в навигаторе.
Имя: Это поле может содержать не более 256 символ. Это имя показывается в панели навигатора и в качестве заголовка окна 3D-документа.
•В диалоговом окне Параметров 3D-документа по умолчанию можно также активировать значок Имя исходного вида: что автоматически приведет к назначению исходного вида в качестве имени вновь создаваемого 3D-документа.
Примечание: Таким образом будет присвоено только имя исходного вида на момент создания документа; оно не будет автоматически изменяться в случае изменения имени этажа. Впоследствии его можно заменить на любой другой текст.
Статус: Выберите вариант связи между 3D-документом и моделью.
•Автоматическое обновление из модели. При изменении модели 3D-документ будет автоматически обновляться (строиться заново) при его открытии или переводе на передний план.
•Ручное обновление из модели. 3D-документ с этим статусом не обновляется автоматически. Он может обновиться (построиться заново) из модели по команде Вид > Обновить > Построить заново из модели. (Эта же команда имеется в контекстном меню окна 3D-документа и в контекстном меню элемента 3D-документа в карте проекта.)
Примечание: Отсутствуют 3D-документы чертежного типа.

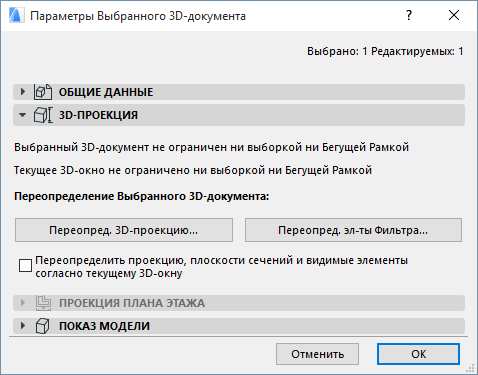

Панель 3D-проекция 3D-документа
Эта панель доступна только при выборе 3D-документа, созданного на основе 3D-окна.
В панели содержится следующая информация:
•об исходном 3D-окне выбранного 3D-документа (ограничен ли он при помощи бегущей рамки/выборки или нет); И
•о текущем 3D-окне (ограничено ли оно при помощи бегущей рамки/выборки или нет)
Следующие три элемента управления позволяют переопределить выбранный 3D-документ:
См. также Переопределение 3D-документа.
Переопределить 3D-проекции. Нажмите эту кнопку, чтобы открыть диалоговое окно переопределения 3D-проекции исходного 3D-окна. После нажатия кнопки OK и выхода из диалога Параметров 3D-документа, Ваш 3D-документ будет переопределен согласно измененной 3D-проекции.
См. также Параметры 3D-проекции.
Переопределить элементы фильтра. Нажмите эту кнопку, чтобы открыть диалоговое окно Фильтрация и отсечение элементов в 3D. Сделайте необходимые изменения фильтрации элементов, отображаемых в исходном 3D-окне и выйдите из этого диалогового окна. После нажатия кнопки OK и выхода из диалога Параметров 3D-документа, Ваш D-документ будет переопределен согласно изменениям фильтрации элементов.
См. также Диалоговое окно Фильтрация и отсечения элементов в 3D.
Переопределить проекцию, плоскости сечений и видимые элементы согласно текущему 3D-окну. Отметьте этот маркер, чтобы переопределить выбранный 3D-документ согласно проекции, секущих плоскостей и видимых элементов текущего 3D-окна.
Примечание: Этот маркер имеет одноразовый эффект: содержимое этого 3D-документа не будет автоматически переопределяться при изменении 3D-окна. При следующем открытии этого диалогового окна этот маркер не будет отмечен.

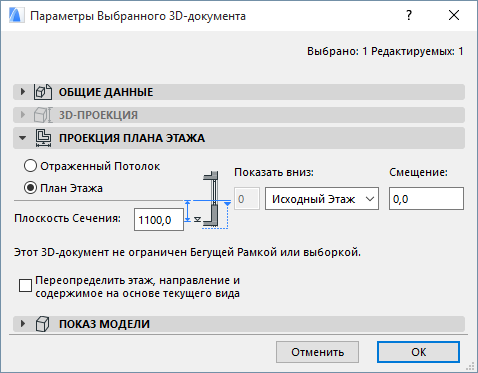

Панель Проекция плана этажа 3D-документа
Эта панель содержит параметры для 3D-документов на основе Плана этажа (отличных от 3D-документов на основе 3D-окна).
Исходный вид. Отображает имя Исходного вида Плана этажа, на основе которого создан 3D-документ.
Направление: Выберите направление показа относительно плоскости сечения:
•Отраженный потолок “Вверх” относительно плоскости сечения. Будет показываться в зеркальном отображении часть модели, лежащая выше.
Определите глубину проекции: например, показать вверх выше на 1 этаж.
При желании укажите положительное или отрицательное значение смещения относительно предела этажа проекции.
•План этажа: “Вниз” относительно плоскости сечения (к полу): например, показать вниз ниже на 1 этаж.
При желании укажите положительное (вверх) или отрицательное (вниз) значение смещения относительно предела этажа проекции.
Высота плоскости сечения Задайте высоту плоскости сечения, относительно которой будет создана Проекция Плана этажа. Высота Плоскости сечения измеряется от уровня этажа, являющегося исходным для данного 3D-документа.

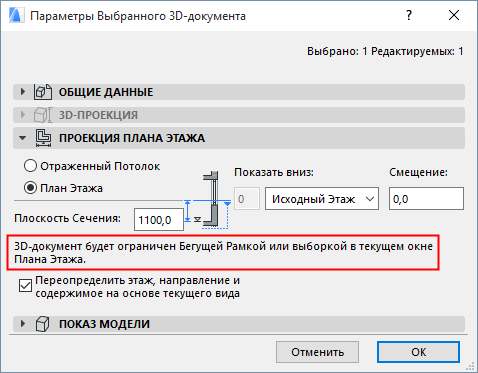

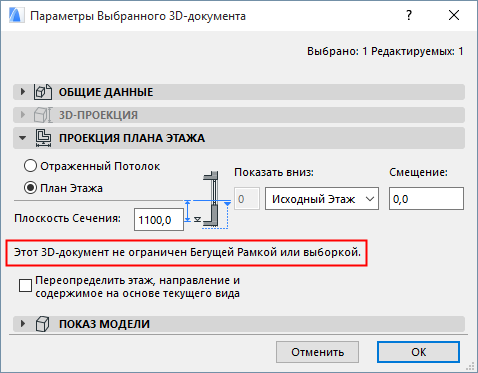

Информация о Выборке/Бегущей рамке: В диалоговом окне содержится информация об исходном Плане этажа выбранного 3D-документа. Здесь показывается, был ли ограничен План этажа выборкой или бегущей рамкой в момент создания 3D-документа: это приводит к ограничению содержимого 3D-документа.
Примечание: Исходный План этажа может не соответствовать текущему Плану этажа.
Если был отмечен расположенный ниже маркер Переопределить, будет отображена информация о том, что переопределенный документ будет обрезан или что он будет содержать полное отображение модели.
Панель Показ модели 3D-документа
В отличие от окон Сечений, в панели Показа Модели диалога Параметров 3D-документа можно выбрать покрытия, специфическую для элемента штриховку, а также цвета с затенением и без затенения для отображения поверхностей в сечении только для текущего 3D-документа.
Параметры Векторной 3D-штриховки и Прозрачности настраиваются непосредственно для 3D-документа и не зависят от одноименных параметров, определяемых для 3D-окна.
ЭЛЕМЕНТЫ В СЕЧЕНИИ

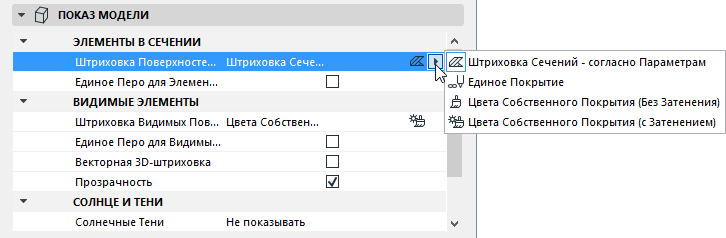

Штриховка поверхностей сечения. Этот параметр предоставляет 4 возможности показа поверхностей в сечении для 3D-документа
1.Штриховка сечений - согласно параметрам. Для поверхностей сечения будут использоваться штриховки сечений Строительных материалов, назначенных индивидуальным элементам.
В этом случае появляется дополнительный параметр:
Одинаковое перо для элементов в плоскости сечения. Отметьте этот маркер, чтобы для этого 3D-документа использовать одни и те же перья для показа всех элементов в сечении. (Если этот маркер не отмечен, элементы в плоскости сечения будут использовать свои индивидуальные установки перьев).
Затем определите это перо с помощью следующих управляющих элементов:
•Перо Линии Сечения
•Перо Штриховки Сечения

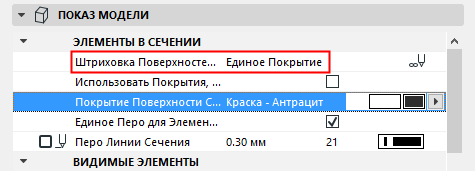

2.Одинаковое покрытие: Этот вариант означает, что в 3D-документе все поверхности сечений будут использовать одинаковое покрытие.
•Выберите это покрытие с помощью выпадающего меню Покрытие поверхности сечения
ИЛИ
•Отметьте маркер Использовать покрытия, установленные для Плоскостей 3D-сечений. Это то покрытие, которое выбирается в диалоговом окне команды Вид > Элементы в 3D-виде > Фильтрация и отсечения элементов в 3D.
См. Диалоговое окно Фильтрация и отсечения элементов в 3D.
См. Плоскости 3D-сечений для получения дополнительной информации и плоскостях 3D-сечений.
3.Цвета собственного покрытия (без затенения): Этот вариант означает, что все поверхности сечений в 3D-документе будут показываться с помощью покрытий, назначенных Строительным материалам, использованным в отдельных элементах или их компонентах.
4.Цвета собственного покрытия (с затенением): Как и выше, Показываемые цвета используют эффекты затенения.
ВИДИМЫЕ ЭЛЕМЕНТЫ
Выберите реквизиты перьев для элементов не в сечении для этого 3D-документа.

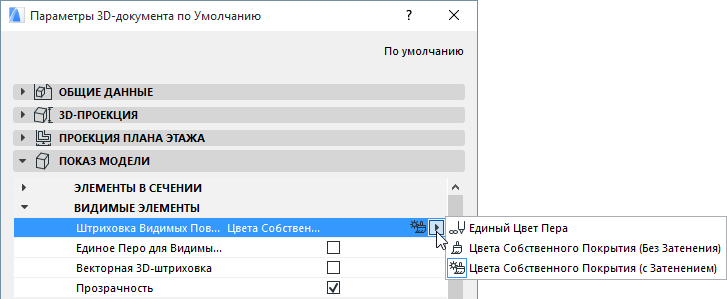

Штриховка неусеченных поверхностей. Используйте этот параметр для определения штриховки поверхностей не в сечении для этого 3D-документа.
1.Одним цветом. Выберите этот вариант, чтобы для этого 3D-документа применить один и тот же цвет для штриховки всех поверхностей не в сечении. При выборе этого варианта появляется следующий дополнительный параметр:
Перо неусеченных поверхностей. Используйте этот параметр для выбора пера, которое будет применено для всех неусеченных элементов в этом 3D-документе.
Для показа в этом 3D-документе цветов Покрытий (на неусеченных частях только этого 3D-документа), выберите один из следующих вариантов:
2.Цвета собственного покрытия (с затенением): Этот вариант означает, что в этом 3D-документе все поверхности сечений будут показываться с помощью цветов собственных покрытий, назначенных для Строительных материалов. Показываемые цвета используют эффекты затенения.
3.Цвета собственного покрытия (без затенения): Как и выше, но к отображаемым цветам не будут применяться какие-либо эффекты затенения; каждый цвет покрытия будет одинаковым на всей поверхности.
Одно и то же перо для неусеченных контуров. Отметьте этот маркер, чтобы показывать в 3D-документе контуры штриховки на поверхностях не в плоскости сечения. При отметке этого маркера появляется дополнительный параметр Перо неусеченных контуров; выберите с помощью этого параметра перо.
Векторная 3D-штриховка. Отметьте этот маркер для активирования векторной 3D-штриховки в этом 3D-документе.
Прозрачность: Отметьте этот маркер для включения в этом 3D-документе эффекта прозрачности покрытий (например, стекла).
Примечание: Эти параметры векторной 3D-штриховки и прозрачности являются специфическими только для этого 3D-документа. Переопределение 3D-документа свойствами текущего 3D-окна НЕ изменяют этих параметров.
Отметьте этот маркер, чтобы включить в 3D-документе показ скрытых в данном виде ребер.
Установите Тип и перо линий Невидимых ребер.
Показать на плоскости сечения: Управляет отображением скрытых линий, которые могут совпасть с плоскостью сечения или с диапазоном показа границ.
СОЛНЦЕ И ТЕНИ
Солнечные тени. Выберите один из возможных вариантов этого параметра для установления способа показа штриховки теней в этом 3D-документе.
•Включить. Тени показываются без контуров.
•Включить с контурами. Тени показываются с контурами.
•Не показывать
Примечание: Этот параметр не зависит от настроек Солнечных Теней в диалоге Стилей 3D.
Однако, можно свободно настраивать многоугольники штриховки. Выберите Штриховка многоугольников, Перо штриховки и Перо фона штриховки, используя соответствующие всплывающие палитры штриховки.

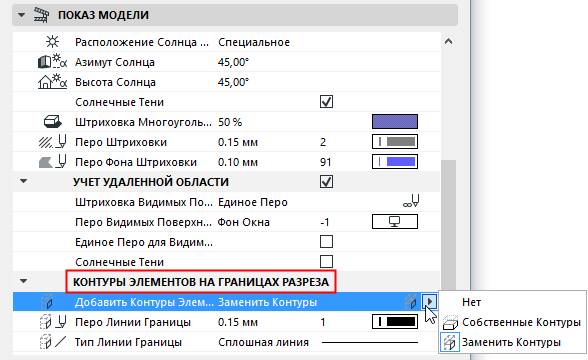

См. также КОНТУРЫ ЭЛЕМЕНТОВ НА ГРАНИЦАХ РАЗРЕЗАдля иллюстрации этой возможности.
Показ границы. Выберите один из возможных вариантов этого параметра, чтобы показать, заменить или убрать контуры элементов на границе этого 3D-документа.
•Контуры не в сечении. Контуры границы будут показываться с использованием перьев не в сечении, выбранных для этих элементов в их собственных диалогах установки параметров.
•Нет контуров. Контуры границы не показываются.
•Заменить контуры. Предоставляется возможность выбрать специальный тип линии и перо для показа контуров границы.
