Навигация по Менеджеру IFC-проекта: Реквизиты и Свойства

В правой части Менеджера IFC-проекта отображаются все доступные IFC-реквизиты, IFC-свойства, объединенные в Наборы Свойств, и Ссылки на Классификации любых элементов проекта, выбранных в дереве (при выборе нескольких элементов отображаются IFC-данные последнего выбранного элемента).

Над этим списком указывается количество выбранных/редактируемых элементов.

Значения IFC-свойств и Реквизитов можно задавать автоматически путем сопоставления свойств ARCHICAD, параметров, количественных показателей и параметров Библиотечных Элементов на основе правил Сопоставления Свойств, настраиваемых в IFC-трансляторах для Экспорта. В Менеджере IFC-проекта и в диалогах Параметров Элементов рядом с этими значениями отображается символ цепочки (означающий, что эти значения были получены в результате сопоставления). При необходимости эти значения можно отредактировать на уровне элементов.

См. Сопоставление Свойств для IFC-экспорта.

Способ отображения Реквизитов и IFC-свойств в Менеджере IFC-проекта зависит от их статуса:

•ЧЕРНЫЙ: Данные могут быть заменены специальным значением.

•КРАСНАЯ СТРЕЛКА: Замененные значения помечаются красной стрелкой. Щелчок на этой стрелке восстанавливает исходное значение.

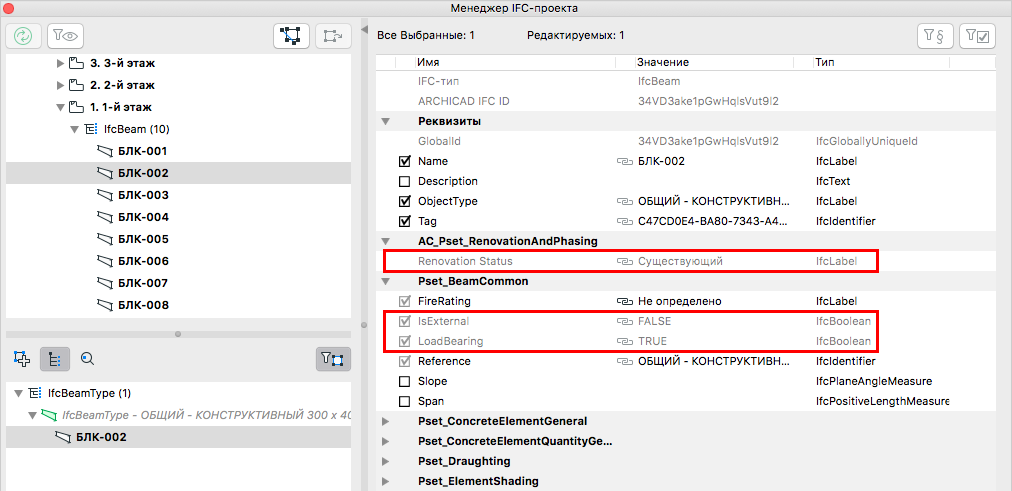

•СЕРЫЙ ШРИФТ: : Значения не могут быть изменены в Менеджере IFC-проекта. Эти значения можно отредактировать только на уровне исходных данных ARCHICAD. Свойства, отображаемые серым цветом, сопоставлены, но недоступны для редактирования по причине их прямого сопоставления с параметрами ARCHICAD.

–Примеры: “Renovation Status” (то же самое, что и Статус Реконструкции в ARCHICAD); “LoadBearing” (то же самое, что и Конструктивная Функция в ARCHICAD); “IsExternal” (то же самое, что и Категория Расположения в ARCHICAD).

Показать только Свойства активного Транслятора Предпросмотра

Кнопка “Показать только Свойства активного Транслятора Предпросмотра” предназначена для переключения режимов фильтрации.

•При активации этого переключателя отображаются только текущие данные, используемые в проекте (то есть данные, определяемые преднастроенными параметрами Сопоставления Свойств, действующими в Трансляторе Предпросмотра).

•Деактивация этого переключателя приводит к дополнительному показу новых свойств, созданных в Менеджере IFC-проекта и в диалогах Параметров Элементов, а также специальных данных, которые были добавлены в процессе импорта.

Активация этой кнопки может оказаться полезна, если настройки Сопоставления Свойств соответствуют определенному стандарту или требованиям к экспорту (например, COBie). В этом случае отображение только определяемых преднастроенными параметрами данных упрощает навигацию по IFC-данным за счет уменьшения их количества.

Примечание: На основе настроек IFC-транслятора для Экспорта выполняется экспорт только тех данных, которые были выбраны в Преднастроенных Параметрах Сопоставления Свойств для IFC-экспорта или всех IFC-данных.

См. Сопоставление Свойств для IFC-экспорта.

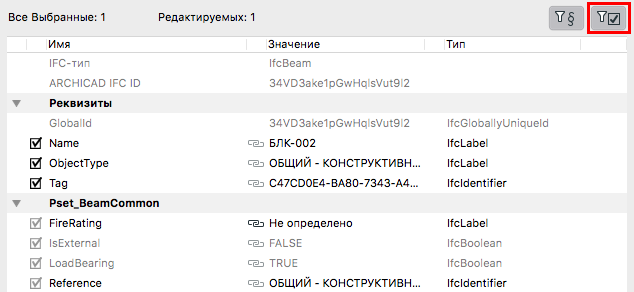

Показать только элементы со значениями

Этот переключатель позволяет отобразить только данные с заданными значениями.

Примечание: Отмеченные свойства с незаполненными полями рассматриваются как свойства с заданными значениями.
