Применение Предопределенных Правил
Нажмите эту кнопку, чтобы назначить выбранным элементам новые IFC-данные на основе автоматических правил (являющихся файлами .xml). Эти правила делятся на три типа, зависящие от их структуры:
•Правило "Древовидного списка" - выберите элемент из древовидной базы данных для создания новых данных;
•"Табличное" правило - выберите строку таблицы для создания новых данных;
•"Командное" правило - активируйте команду-правило для создания новых данных.
Программа содержит встроенные правила (их набор зависит от версии локализации ARCHICAD). Ниже приведен список правил, присутствующих во всех версиях локализации ARCHICAD.
|
Имя правила |
Связанный объект |
Тип правила |
Функция |
Новые IFC-данные |
Файл правила |
|
OmniClass / Table 11 - Construction Entities by Function |
IfcSite, IfcBuilding и IfcBuildingStorey |
Древовидный список |
Назначает функциональную классификацию Здания IFC, Местности IFC и Этажей ARCHICAD на основе данной спецификации OmniClass. |
Ссылка на Классификацию |
OmniClass |
|
OmniClass / Table 13 - Space by Function |
IfcSpace и IfcSpaceType |
Древовидный список |
Назначает функциональную классификацию Зонам ARCHICAD на основе данной спецификации OmniClass. |
Ссылка на Классификацию |
OmniClass |
|
OmniClass / Table 21 - Elements |
IfcElement, IfcBuilding |
Древовидный список |
Назначает классификацию по категориям элементам здания на основе данной спецификации OmniClass. |
Ссылка на Классификацию |
OmniClass |
|
OmniClass / Table 23 - Products |
IfcElement, |
Древовидный список |
Назначает классы конструктивных продуктов элементам здания основе данной спецификации OmniClass. |
Ссылка на Классификацию |
OmniClass |
|
Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect |
IfcProject |
Командное правило |
Определяет в соответствии с требованиями GSA элементы информации об Участниках текущего проекта. |
Участник (Actor) |
Concept Design BIM 2010 (US GSA).xml |
|
Concept Design BIM 2010 (US GSA) / Space Type (Owner) |
IfcSpace и IfcSpaceType |
Таблица |
Назначает классификацию по типу Зонам ARCHICAD на основе спецификации GSA STAR Space Type. |
Ссылка на Классификацию |
Concept Design BIM 2010 (US GSA).xml |
|
Concept Design BIM 2010 (US GSA) / Space Category (Owner) |
IfcSpace и IfcSpaceType |
Таблица |
Назначает классификацию по категории Зонам ARCHICAD на основе спецификации GSA STAR Space Type. |
Ссылка на Классификацию |
Concept Design BIM 2010 (US GSA).xml |
|
Concept Design BIM 2010 (US GSA) / Space Category (BOMA) |
IfcSpace и IfcSpaceType |
Таблица |
Назначает классификацию по категории Зонам ARCHICAD в соответствии с требованиями Американского Института Национальных Стандартов (ANSI) и Ассоциации Владельцев и Управляющих Зданиями (BOMA). |
Ссылка на Классификацию |
Concept Design BIM 2010 (US GSA).xml |
|
Concept Design BIM 2010 (US GSA) / Spatial Zone Type (Energy Analysis) |
IfcZone |
Таблица |
Назначает классификацию по типу IFC-зонам в соответствии с требованиями ASHRAE 90.1 Common Space Type |
Ссылка на Классификацию |
Concept Design BIM 2010 (US GSA).xml |
|
Concept Design BIM 2010 (US GSA) / Space Occupant Classification and Properties |
IfcOccupant |
Таблица |
Классифицирует организации, владеющие Зонами и Этажами ARCHICAD, а также Зданием IFC на основе CDB-2010 ‘Occupant Properties Lookup Table’. |
Ссылка на Классификацию, специальное IFC-свойство |
Concept Design BIM 2010 (US GSA).xml |
|
Таблицы Uniclass… |
IfcElement, IfcSpace, IfcZone, IfcElementType и т.д., в зависимости от выбранной таблицы стандарта Uniclass |
Древовидный список |
Назначает классификацию по категории или по назначению пространственным элементам или элементам здания на основе различных таблиц Uniclass. |
Ссылка на Классификацию |
Uniclass |
Применение Предопределенного Правила: Пример 1

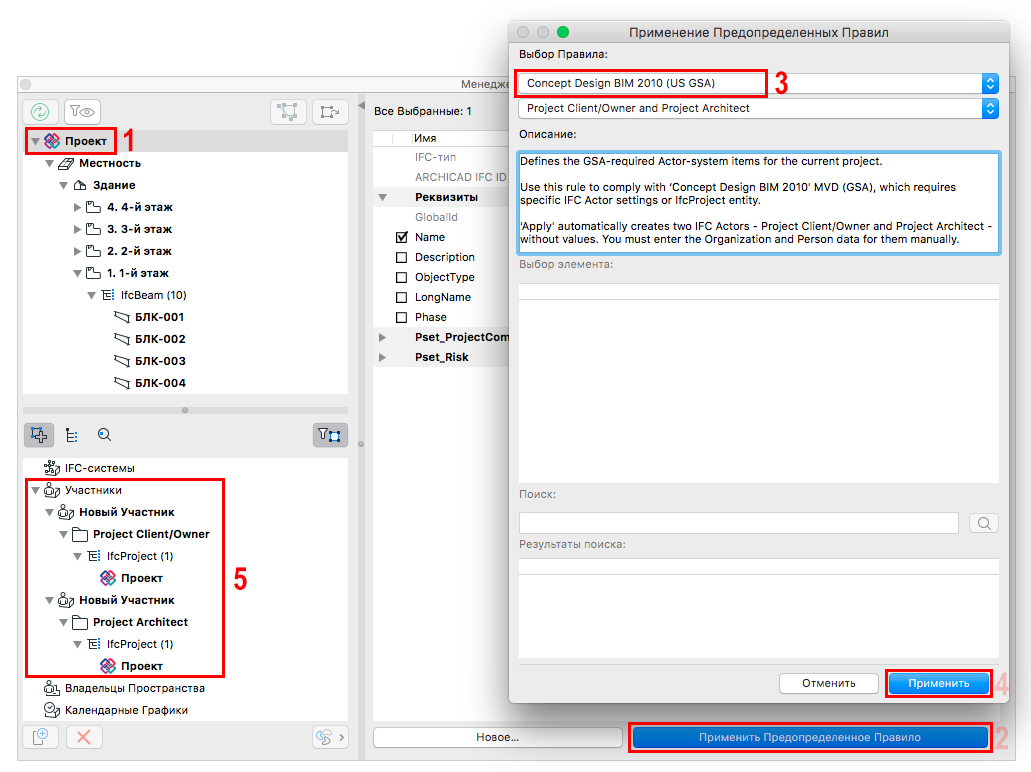

•Применение правила “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect” для определения IfcProject (верхний уровень иерархии IFC-модели) выбрано в дереве содержимого Менеджера IFC-проекта. В результате создаются Участники (IfcActor) со следующими отношениями: “Project Client/Owner” (Заказчик/Владелец Проекта) и “Project Architect” (Архитектор Проекта).
Применение Предопределенного Правила: Пример 2

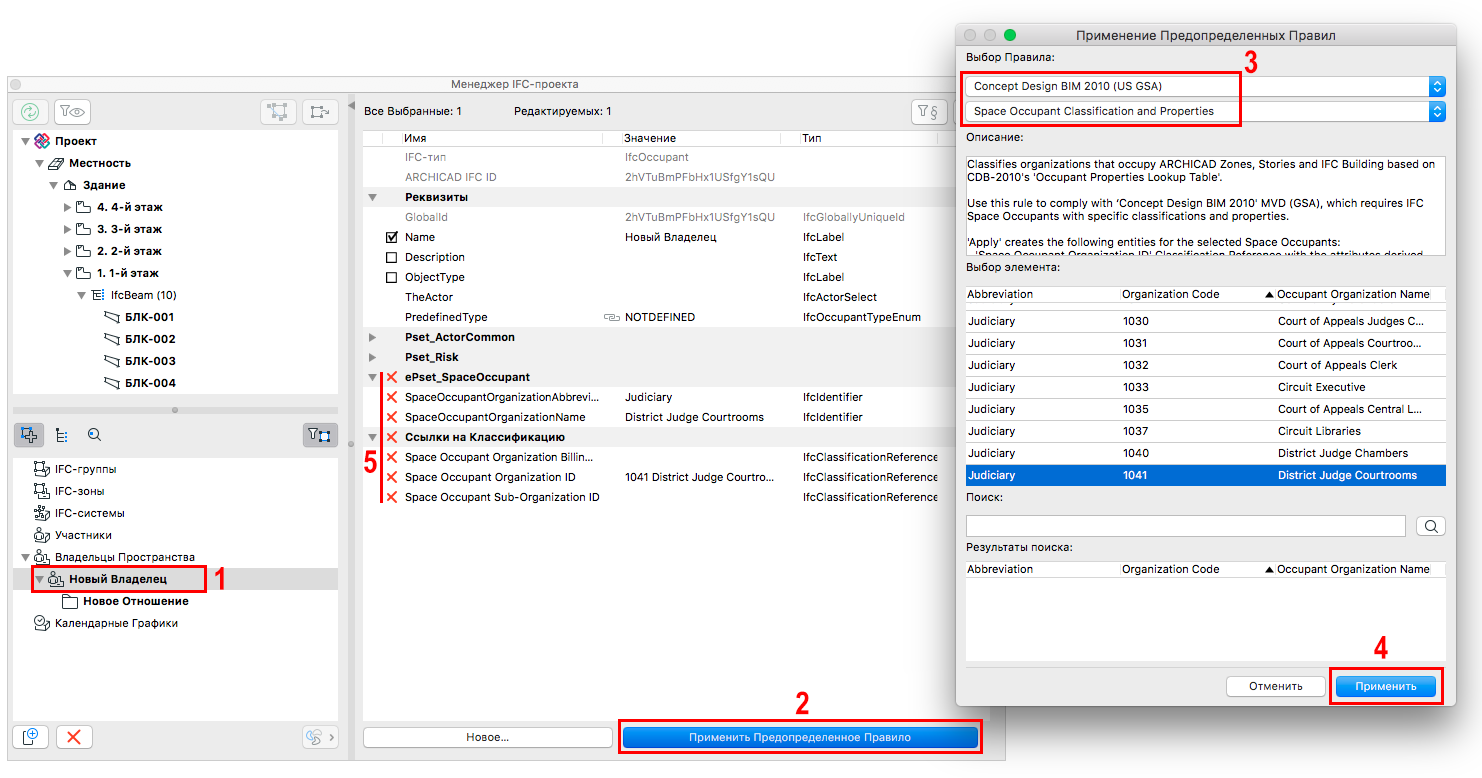

Присвоение классификации Владелец Пространства с использованием правила “Concept Design BIM 2010 (US GSA) / Space Occupant Classification and Properties”.
1.Создайте нового Владельца Пространства (назначения), затем перетащите принадлежащие ему элементу (например, определения IfcSpace).
См. Назначения в Менеджере IFC-проекта.
2.Выберите имя Владельца Пространства из списка Назначений и нажмите кнопку Применения Предопределенного Правила. В открывшемся диалоге выберите правило “Concept Design BIM 2010 (US GSA) / Space Occupant Classification and Properties”.
3.Выберите из списка нужную классификацию.
4.Нажмите кнопку Применить. Для выбранного Владельца Пространства будут созданы Ссылки на Классификацию и Свойства с использованием значений, соответствующих заданному классу.
Применение Предопределенного Правила: Пример 3
Назначение классификации перекрытиям крыши (IfcSlabs) при помощи правила “OmniClass / Table 21 - Elements”.
1.Выберите в модели элементы перекрытий, которые требуется классифицировать (можно воспользоваться командой Найти и Выбрать). Откройте диалог Параметров Элемента и в панели Категории и Свойства нажмите кнопку “Управление IFC-свойствами”. Можно также воспользоваться Менеджером IFC-проекта, выбрав соответствующие определения IfcSlab в дереве содержимого.
2.Нажмите кнопку Применения Предопределенного Правила. В открывшемся диалоге выберите правило “OmniClass / Table 21 - Elements”.
3.В поле поиска по базе данных введите текст “roof”. (Поиск правил (древовидных и табличных) в базе данных можно осуществлять при помощи поисковых запросов.)
4.В поле результатов поиска выберите элемент “Roof Decks, Slabs, and Sheathing”.

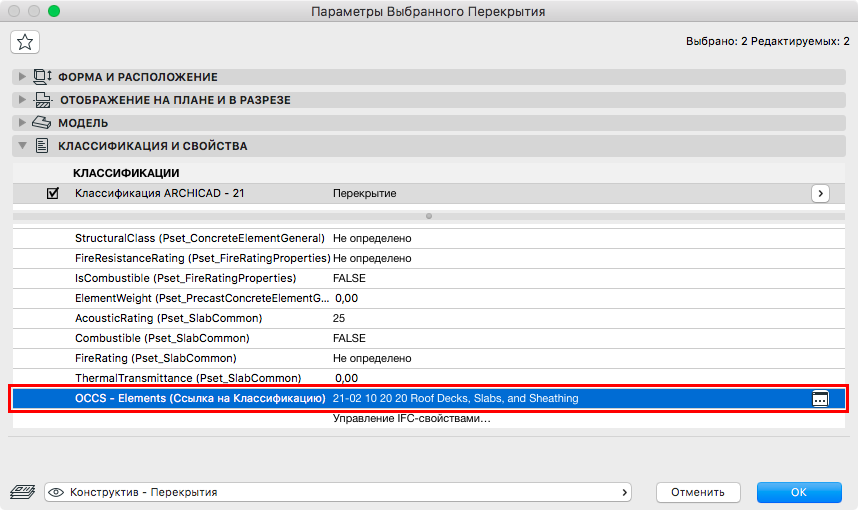

5.Нажмите кнопку Применить. В результате будет создана Ссылка на Классификацию с именем “Roof Decks, Slabs, and Sheathing”, значением ItemReference “21-02 10 20 20” и дополнительными данными, соответствующими стандарту OmniClass.
Примечания:
–Из списка "Выбора Правил" можно выбрать только применимые для конкретного элемента правила (например, если вы выберете в дереве содержимого определение IfcProject, то будет доступно правило “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect”). Названия всех недоступных правил отображаются серым цветом.
–IfcElement включает здание, распределительные элементы (MEP) и мебель.
–Некоторые правила недоступны в диалогах Параметров, если они относятся к элементам, не имеющим диалогов Параметров (например, IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject и IfcGroup).
–Вы можете создавать и собственные правила в формате .xml. Мы рекомендуем внимательно проанализировать структуру файла существующего правила (он может содержать много правил), и создать новое правило, продублировав файл существующего правила под другим именем.
–Все существующие и новые правила должны находиться в следующей папке:
-Windows:
\Users\user name\GRAPHISOFT\IFC Rules “ARCHICAD_версия”
-Mac:
/Users/user name/Library/Application Support/GRAPHISOFT/IFC Rules “ARCHICAD_версия”
