Импорт и экспорт данных модели в формате IFC осуществляется согласно используемым настройкам транслятора. IFC-трансляторы определяют правила преобразования и интерпретации элементов в ARCHICAD и во внешних приложениях.
Основные Принципы Работы с IFC-трансляторами
Важное Замечание, о Трансляторах и Файлах Шаблонов
Диалога IFC-трансляторов - Общий Обзор
Основные Принципы Работы с IFC-трансляторами
В состав ARCHICAD входит набор преднастроенных IFC-трансляторов, оптимизированных для импорта/экспорта данных.
Большинству пользователей ARCHICAD не требуется менять никакие настройки Трансляторов для выполнения операций IFC-экспорта и импорта. Достаточно просто выбрать преднастроенный Транслятор в диалоге Открытия (при импорте модели в формате IFC) или Сохранения Как/Объединения (при экспорте модели ARCHICAD в IFC-файл).
Экспорт IFC-модели из ARCHICAD и Импорт IFC-модели в ARCHICAD.
Важное Замечание, о Трансляторах и Файлах Шаблонов
•Если вы импортируете IFC-модель при помощи функций Открытия или Связывания IFC, то необходимо выбрать IFC-транслятор для Импорта, сохраненный в файле Шаблона, который также должен быть указан вами.
•Если вы импортируете IFC-модель при помощи функции Объединения, то необходимо выбрать IFC-транслятор для Импорта, который сохранен в файле Шаблона, используемого для Основного Проекта.
Диалога IFC-трансляторов - Общий Обзор

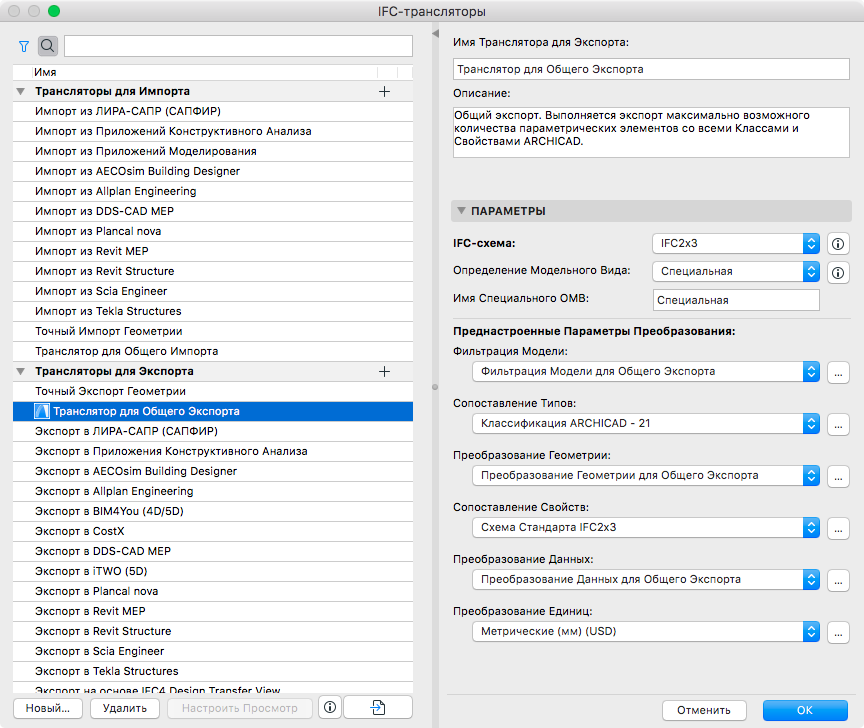

Диалог IFC-трансляторы (Файл > Взаимодействие > IFC > IFC-трансляторы) предназначен для просмотра или редактирования существующих и создания новых Трансляторов.
Список Трансляторов располагается в левой части диалога. Наименования Трансляторов содержат информацию об их предназначении, например, “Импорт из Приложений Моделирования” или “Экспорт в Tekla Structures.”
Трансляторы делятся на группы Трансляторов для Импорта и Трансляторов для Экспорта. Трансляторы, относящиеся к разным группам, имеют разные параметры, поэтому они могут использоваться только в тех операциях, для которых они предназначены.
•Для поиска по списку Трансляторов можно воспользоваться полем, расположенным в верхней части диалога.
–Кнопка фильтрации позволяет ограничить список по IFC-схеме: IFC2x3, или IFC4
См. IFC-схема (только в Трансляторах для Экспорта) для получения дополнительной информации.
В следующих разделах приводится подробное описание всех параметров Трансляторов:
Трансляторы для Импорта (Детальные Настройки)
Трансляторы для Экспорта (Детальные Настройки)

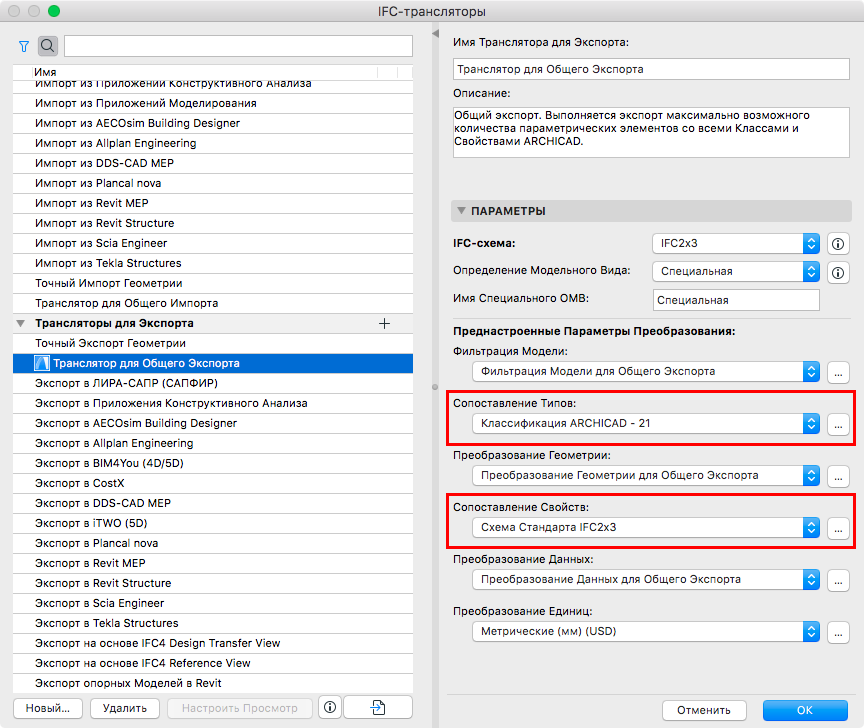

Один из Трансляторов для Экспорта, используемый в качестве Транслятора Предпросмотра, помечается в списке синей иконкой ARCHICAD:
Транслятор Предпросмотра применяется для сопоставления IFC-данных по умолчанию. Эти основные параметры сопоставления располагаются в двух наборах Преднастроенных Параметров Транслятора Предпросмотра.
•Настройки Сопоставления Типов для Экспорта
Настройки Сопоставления Типов Транслятора Предпросмотра необходимы для отображения IFC-свойств в диалогах Параметров Элементов ARCHICAD. Отображение свойств определяется сопоставлением IFC-типов с элементами ARCHICAD. Это определение Сопоставления Типов зависит от Транслятора, используемого для Предпросмотра.
См. также Сопоставление Типов для IFC-экспорта.
•Настройки Сопоставления Свойств для Экспорта (ранее называвшиеся Параметрами IFC-схемы)
Настройки Сопоставления Свойств Транслятора Предпросмотра определяют набор IFC-свойств, доступных при управлении IFC-данными в ARCHICAD. Например, вы можете использовать IFC-свойства в ARCHICAD:
–в качестве критериев диалога Найти и Выбрать;
–в качестве критериев Интерактивных Каталогов
–в Выносных Надписях (например, в Выноске Классификации и Свойств и в Выноске ID и Свойств )
–Менеджер IFC-проекта
–в Параметрах Элементов (панель Классификация и Свойства)
Во всех этих разделах интерфейса ARCHICAD используется Сопоставление Свойств, определяемое Транслятором Предпросмотра.
См. также Сопоставление Свойств для IFC-экспорта.
Транслятор Предпросмотра применяется:
•Для экспорта модели с использованием Свойств, отображаемых в текущей модели ARCHICAD.
•Для отображения IFC-свойств в ARCHICAD в соответствии с определенными IFC-стандартами. Например, для использования IFC-свойств, определяемых стандартом COBie 2 для Экспорта в США откройте диалог IFC-трансляторов и выберите в качестве Транслятора Предпросмотра “COBie 2 Export (US)”.
Примечание: Настройки Сопоставления Свойств содержат особые параметры, относящиеся к Трансляторам. В версиях, предшествующих ARCHICAD 21, эти параметры настраивались на уровне проектов в диалоге Настройки IFC-схемы. Для получения информации о миграции IFC-схем в ARCHICAD 22 см. Изменения IFC-трансляторов в Руководстве по Осуществлению Миграции.
Изменение Транслятора Предпросмотра
1.Откройте диалог IFC-трансляторов. (Файл > Взаимодействие > IFC > IFC-трансляторы)
2.Выберите из списка нужный Транслятор для Экспорта.
3.В нижней части диалога нажмите кнопку Настроить Просмотр.

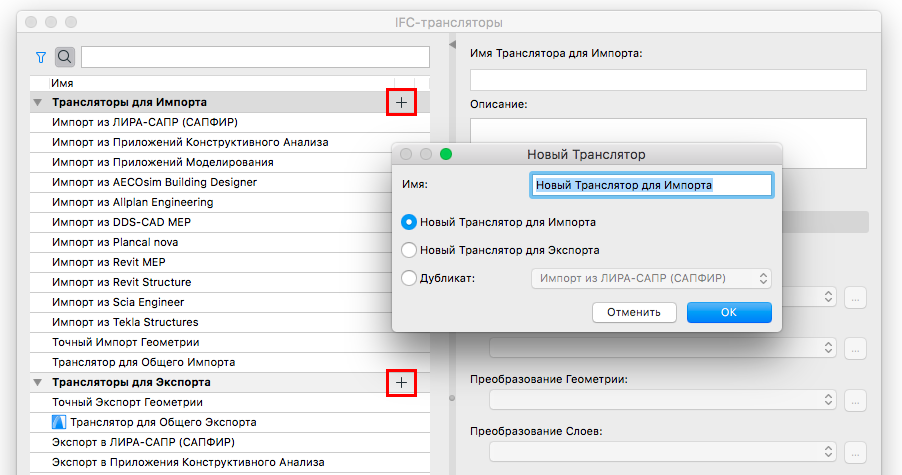

Создание Нового/Дублирование Существующего Транслятора
Выполните одно из следующих действий:
•В нижнем левом углу диалога нажмите кнопку Новый или
•Сделайте щелчок на символе Плюс в строке названия группы Трансляторов (Трансляторов для Импорта или Трансляторов для Экспорта).
Удаление Транслятора
Выберите из списка нужный Транслятор и нажмите в нижнем левом углу диалога кнопку Удалить.
•Многовариантный выбор Трансляторов не поддерживается.
•Каждая группа должна содержать хотя бы один Транслятор (один для Импорта и один для Экспорта).
Примечание: При удалении Транслятора Предпросмотра появляется сообщение о необходимости выбрать Транслятор для Экспорта, который будет выполнять функцию Транслятора Предпросмотра. См. также Транслятор Предпросмотра ниже.
Отмена Изменений в диалоге IFC-трансляторов
Нажатие кнопки Отмена в диалоге IFC-трансляторов приводит к отмене всех изменений, сделанных не только в основном диалоге, но и во всех дополнительных диалогах Преднастроенных Параметров Преобразования.
Импорт Трансляторов из Проектов ARCHICAD
Чтобы импортировать Трансляторы из другого проекта ARCHICAD:

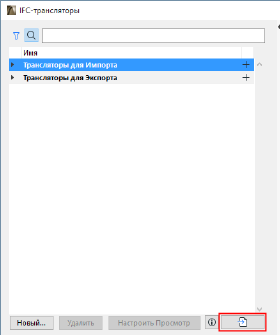

1.Нажмите в нижнем левом углу кнопку Импорта.
2.Выберите файл PLN, PLA, TPL или XML (файл транслятора предыдущих версий ARCHICAD).
Примечания:
–До ARCHICAD 20 файлы IFC-трансляторов сохранялись в формате XML в папке Значения по умолчанию/IFC-трансляторы, располагавшейся в папке установки ARCHICAD.
–Вы можете выбрать любые файлы в формате XML, но если выбранные файлы не являются файлами IFC-трансляторов (например, файлы настроек Окружающей Среды), то появится сообщение о невозможности выполнить импорт.

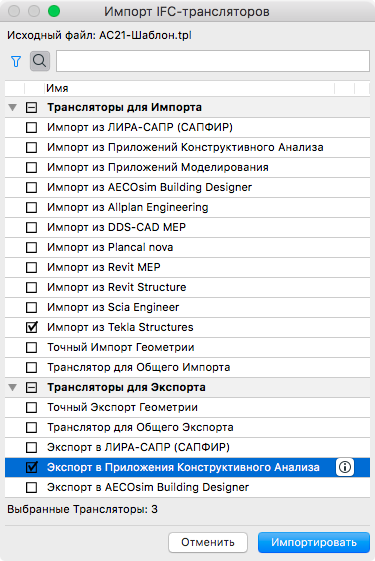

3.Нажмите кнопку Открыть. В открывшемся диалоге выберите Трансляторы, которые требуется импортировать в текущий проект.
4.Нажмите кнопку Импортировать. Если наименования импортируемых Трансляторов совпадают с наименованиями Трансляторов, уже присутствующих в проекте, то появляется диалог, позволяющий Заменить, Импортировать с расширенными именами или Пропустить дублирующиеся Трансляторы.
Импорт Настроек Сопоставления
Некоторые параметры Сопоставления IFC-трансляторов (Сопоставления Типов для Импорта/Экспорта и Сопоставления Свойств) можно импортировать при помощи команд Импорта BIM-данных или Загрузки BIM-данных.
См. Импорт BIM-данных.
