Команда ARCHICAD

Параметр ARCHICAD

Тип IFC-определения

IFC-данные

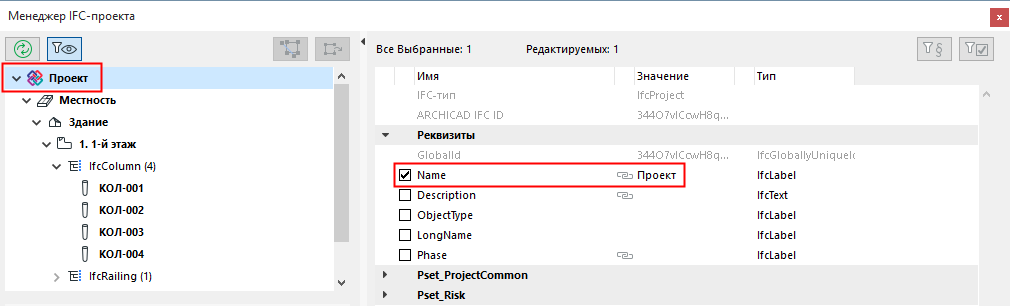

Менеджер IFC-проекта

Инфо о Проекте

Имя Проекта

IfcProject

Attribute>Name

отображается /
редактируемый

Инфо о Проекте

Описание Проекта

IfcProject

Attribute>Description

отображается /
редактируемый

Инфо о Проекте

ID Проекта

IfcProject

Реквизит > GlobalId (см. ниже Примечание)

-

Инфо о Проекте

Стадия Проекта

IfcProject

Attribute>Phase

отображается /
редактируемый

Расположение Объекта

Север Проекта

IfcProject

Attribute>Representation
Context>TrueNorth

-

Расположение Объекта

Широта

IfcSite

Attribute>RefLatitude

отображается

Расположение Объекта

Долгота

IfcSite

Attribute>RefLongitude

отображается

Расположение Объекта

Высота

IfcSite

Attribute>RefAltitude

отображается

Инфо о Проекте

Наименование Участка

IfcSite

Attribute>Name

отображается /
редактируемый

Инфо о Проекте

ID Участка

IfcSite

Attribute>Global Id (см. ниже Примечание)

-

Инфо о Проекте

Описание Участка

IfcSite

Attribute>Description

отображается /
редактируемый

Инфо о Проекте

Полный Адрес Участка
> Строка Адреса 1

IfcSite

Attribute>SiteAddress>
AddressLines

-

Инфо о Проекте

Полный Адрес Участка
> Строка Адреса 2

Инфо о Проекте

Полный Адрес Участка
> Строка Адреса 3

Инфо о Проекте

Полный Адрес Участка
> Абонентский Ящик

IfcSite

Attribute>SiteAddress>
PostalBox

-

Инфо о Проекте

Полный Адрес Участка
> Город

IfcSite

Attribute>SiteAddress>Town

-

Инфо о Проекте

Полный Адрес Участка
> Штат / Область

IfcSite

Attribute>SiteAddress>Region

-

Инфо о Проекте

Полный Адрес Участка
> Почтовый Индекс / ZIP

IfcSite

Attribute>SiteAddress>
PostalCode

-

Инфо о Проекте

Полный Адрес Участка
> Страна

IfcSite

Attribute>SiteAddress>
Country

-

Инфо о Проекте

Общий Периметр Участка

IfcSite

BaseQuantity>GrossPerimeter

-

Инфо о Проекте

Общая Площадь Участка

IfcSite

BaseQuantity>GrossLandArea

-

Инфо о Проекте

Наименование Здания

IfcBuilding

Attribute>Name

отображается /
редактируемый

Инфо о Проекте

Описание Здания

IfcBuilding

Attribute>Description

отображается /
редактируемый

Инфо о Проекте

ID Здания

IfcBuilding & IfcBuildingStorey

Attribute>
GlobalId (см. ниже Примечание)

Инфо о Проекте

Полное Имя Представителя Организации > Обращение

IfcPerson

Attribute>PrefixTitles

-

Инфо о Проекте

Полное Имя Представителя Организации > Имя

IfcPerson

Attribute>GivenName

-

Инфо о Проекте

Полное Имя Представителя Организации > Отчество

IfcPerson

Attribute>MiddleNames

-

Инфо о Проекте

Полное Имя Представителя Организации > Фамилия

IfcPerson

Attribute>FamilyName

-

Инфо о Проекте

Полное Имя Представителя Организации > Суффикс

IfcPerson

Attribute>SuffixTitles

-

Инфо о Проекте

ID Представителя Организации

IfcPerson

Attribute>Id

-

Инфо о Проекте

Роль Представителя Организации

IfcPerson

Attribute>Roles

-

Инфо о Проекте

Отдел Представителя Организации

IfcPerson

Addresses > Postal >
InternalLocation

-

Инфо о Проекте

Название Организации

IfcOrganization

Attribute>Name

-

Инфо о Проекте

Код Организации

IfcOrganization

Attribute>Id

-

Инфо о Проекте

Полный Адрес Представителя Организации >
Строка Адреса 1

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>
AddressLines

-

Инфо о Проекте

Полный Адрес Представителя Организации >
Строка Адреса 2

Инфо о Проекте

Полный Адрес Представителя Организации >
Строка Адреса 3

Инфо о Проекте

Полный Адрес Представителя Организации >
Абонентский Ящик

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>
PostalBox

-

Инфо о Проекте

Полный Адрес Представителя Организации >
Город

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>
Town

-

Инфо о Проекте

Полный Адрес Представителя Организации >
Область / Штат

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>
Region

-

Инфо о Проекте

Полный Адрес Представителя Организации >
Почтовый Индекс / ZIP

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>
PostalCode

-

Инфо о Проекте

Полный Адрес Представителя Организации >
Страна

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>
Country

-

Инфо о Проекте

Электронная почта Представителя Организации

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom
>ElectronicMailAddress

-

Инфо о Проекте

Телефон Представителя Организации

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom
>TelephoneNumbers

-

Инфо о Проекте

Факс Представителя Организации

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom
>FacsimileNumbers

-

Инфо о Проекте

Сайт Организации

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom
>WWWHomePageURL

-

Настроить Этажи

Уровень

IfcBuildingStorey

Attribute>Elevation

отображается /
редактируемый

Параметры Зоны

Именам

IfcSpace

Attribute>LongName

отображается /
редактируемый

Параметры Зоны

Номер (No)

IfcSpace

Attribute>Name

отображается /
редактируемый

Диалог Параметров Элемента

Классификация и Свойства > ID

(IFC element type)

Attribute>Name

отображается /
редактируемый

Диалог Параметров Элемента

Классификация и Свойства > Конструктивная Функция

(IFC element type)

Pset_...Common>LoadBearing

отображается

Диалог Параметров Элемента

Классификация и Свойства > Расположение

(IFC element type)

Pset_...Common>IsExternal

отображается

Диалог Параметров Элемента

Классификация и Свойства > Статус Реконструкции

(IFC element type)

AC_Pset_Renovation
AndPhasing > Renovation Status

отображается

Каталог >
(элемент)

Общие Параметры
> Уникальный ID

(IFC element type)

Attribute>Tag

отображается /
редактируемый

Параметры Окна/Двери

Просмотр и Расположение
> Ширина

IfcWindow / IfcDoor

Attribute>OveralWidth

отображается

Параметры Окна/Двери

Просмотр и Расположение
> Высота

IfcWindow / IfcDoor

Attribute>OverallHeight

отображается

(правило автоматического именования типа)

IfcColumn

Attribute>ObjectType

отображается /
редактируемый

Pset_ColumnCommon
>Reference

отображается /
редактируемый

IfcColumnType

Attribute>Name

отображается /
редактируемый

(правило автоматического именования типа)

IfcBeam

Attribute>ObjectType

отображается /
редактируемый

Pset_BeamCommon
>Reference

отображается /
редактируемый

IfcBeamType

Attribute>Name

отображается /
редактируемый
