Диалоговое Окно Многослойные Конструкции
Чтобы открыть это диалоговое окно, воспользуйтесь командой Параметры > Реквизиты Элементов > Многослойные Конструкции.

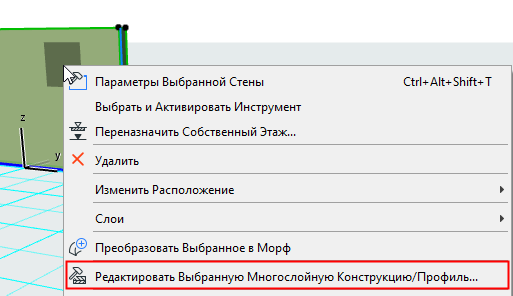

Также доступ к редактированию выбранной многослойной конструкции можно получить через контекстное меню:
Присутствующие здесь элементы управления используются для редактирования компонентов Многослойных Конструкций, применяемых для Стен, Перекрытий, Крыш и Оболочек.
Для получения общей информации см. также Многослойные Конструкции.
Выберите одну из предварительно определенных Многослойных Конструкций из выпадающего меню, расположенного в верхней части диалога. Выбрав нужную категорию, вы можете отредактировать ее параметры или воспользоваться одной из описанных ниже команд:
•Новая: Нажмите эту кнопку, чтобы создать новую многослойную конструкцию (по умолчанию состоящую из одного слоя).
•Дубликат. Нажмите эту кнопку, чтобы создать доступный для редактирования дубликат выбранной многослойной конструкции.
•Переименовать: Для переименования выбранной многослойной конструкции нажмите эту кнопку.
•Удалить: См. Удаление и Замена Реквизитов в Модели.
Панель Редактирование Слоев и Разделителей Конструкции
В этой панели приводятся компоненты (слои, линии контуров и линии разделения слоев) выбранной многослойной конструкции. Расположенное справа окно Предпросмотра предназначено для графического представления (совмещающего сечения и покрытия) конструкции.
Выберите из списка название элемента (слоя, линии внутреннего/наружного контура или линии разделения слоев), который хотите отредактировать.
При выборе элемента в окне предпросмотра появляется стрелка, указывающая на выбранный элемент; нужный элемент можно также выбрать, щелкнув на нем мышью в окне Предпросмотра.
Первый по списку слой рассматривается как
•“Наружный” при использовании этой конструкции для Стен
•“Верхний” для Крыш и Перекрытий
•“Сторона привязки” для Оболочек.

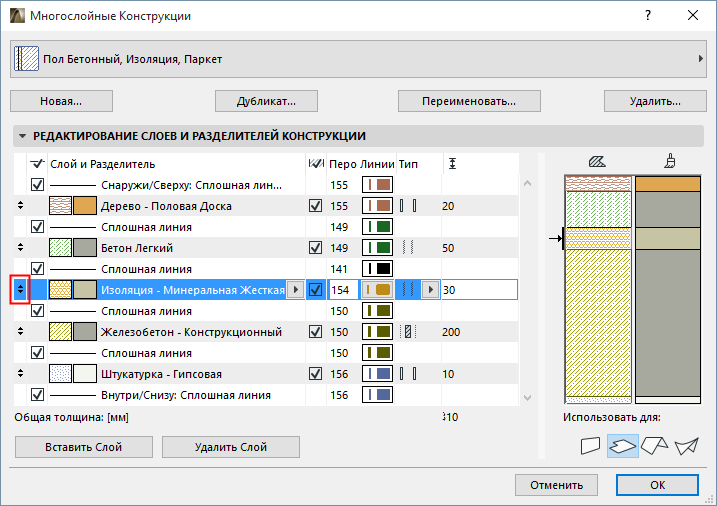

Порядок расположения слоев можно менять путем их перетаскивания. Линии разделения слоев перемещаться не могут.
Редактирование Слоя
Каждый слой включает в себя Строительный Материал и линии окончания слоя.

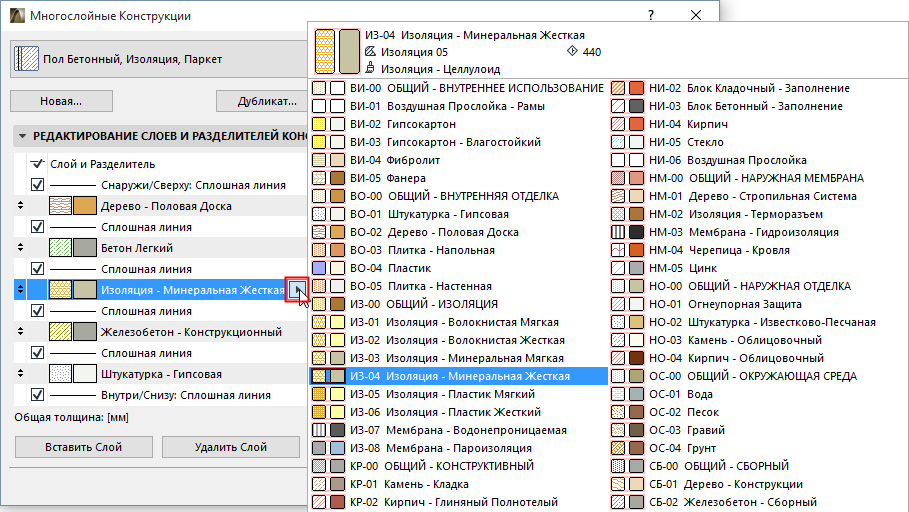

Строительный Материал: Выберите из выпадающего меню нужный Строительный Материал.

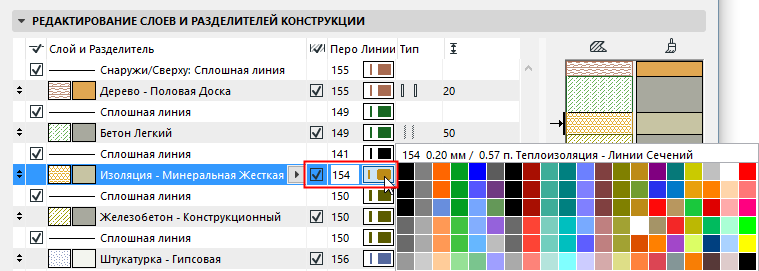

Линии Окончания Слоя: Отметьте этот маркер для отображения линии окончания выбранного слоя в многослойных элементах. Для выбора номера пера обеих линий окончания слоя воспользуйтесь выпадающим списком.
При деактивации маркера линии окончания слоя не отображаются, и соответствующие элементы управления становятся недоступны.
Тип: Воспользуйтесь этим выпадающим меню, чтобы присвоить выбранному слою тип "Ядро", "Отделка" или "Другой". Выбранный тип влияет на отображение слоя при использовании функций Неполного Показа Конструкций.
См. также Неполный Показ Конструкций.
•В роли "Ядра" могут выступать несколько смежных слоев.
•В роли "Отделки" могут выступать несколько смежных слоев, один из которых должен быть наружным.
•При изменении типа слоя с "Ядро" на "Отделка", все слои, расположенные между измененным слоем и ближайшей лицевой поверхностью конструкции, также станут отделочными. (Если измененный слой отстоит от обеих лицевых поверхностей на равное число слоев, то отделочными станут все слои между измененным слоем и внутренней (нижней) поверхностью конструкции.)
Толщина Слоя. Укажите здесь толщину выбранного слоя.
Общая толщина: Общая толщина многослойной конструкции отображается под областью редактирования конструкции.
Редактирование Линии Контура или Разделителя
Выберите в диалоге линию контура (внутреннего/наружного) или линию разделения слоев.

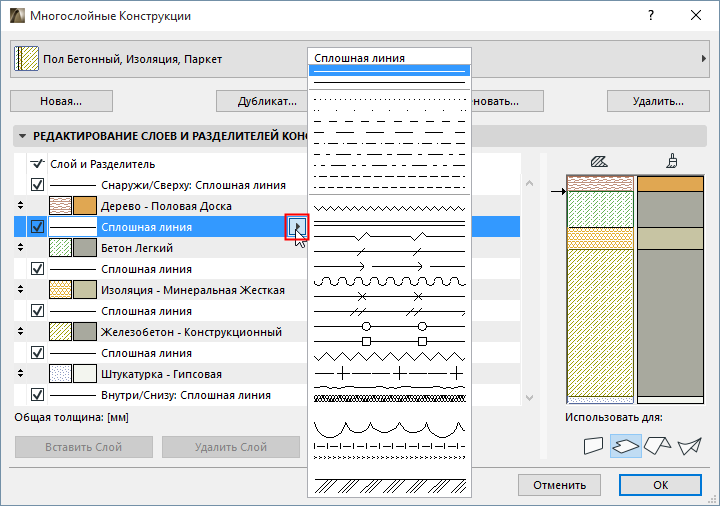

Выберите из выпадающего списка нужный тип линии.

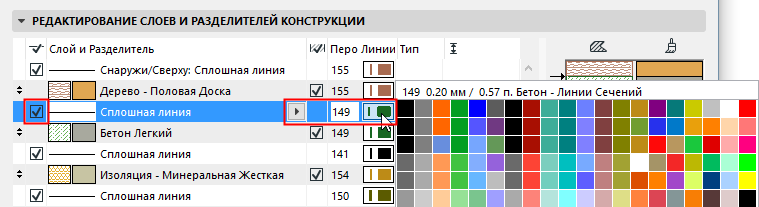

Показ Линии: Отметьте этот маркер для показа линии контура или разделителя в многослойном элементе. Для настройки пера выбранной линии используется выпадающее меню.
При деактивации маркера выбранная линия не отображается, и соответствующие элементы управления становятся недоступны.
Выберите существующий слой и нажмите эту кнопку, чтобы вставить над ним еще один слой, ограниченный с обеих сторон линиями-разделителями. Новый слой создается с параметрами, аналогичными выбранному слою.
Примечание: Многослойная конструкция может содержать не более 48 слоев.
Чтобы удалить выбранный слой, нажмите эту кнопку. Находящаяся над слоем линия разделителя также будет удалена.

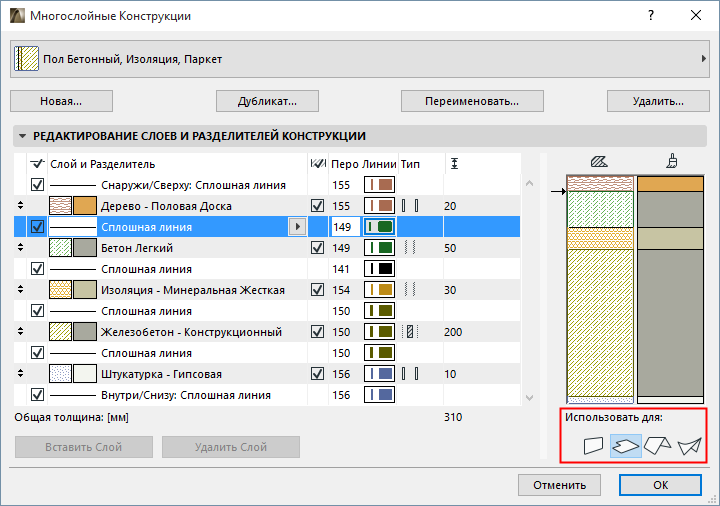

Нажмите одну или несколько пиктограмм (Стена, Перекрытие, Крыша, Оболочка), чтобы определить типы элементов, для которых может использоваться выбранная Многослойная Конструкция.
•Данная Многослойная Конструкция будет доступна для выбора в диалоговых окнах только указанных элементов (Стен, Перекрытий, Крыш и/или Оболочек). Например, в Параметрах Перекрытия:
