Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
Зоны представляют собой 3D-элементы, отображаемые на плане этажа при помощи штриховок и штампов зон.
Для получения дополнительной информации, см. Зоны.
Панель зоны Имя и расположение
Категория зоны. Выберите категорию зоны, определенную в диалоге Параметры > Реквизиты элементов > Категории зон. Их определение включает имя категории, код, цвет, паспорт зоны и еще ряд параметров.
Для получения подробной информации см. Категория зон.
Имя зоны, Номер зоны(№). Укажите имя и номер индивидуально для каждой зоны.
По умолчанию равен
•Верх Зоны привязан к вышележащему этажу
•Собственным этажом является текущий этаж.
Для получения дополнительной информации, см. Собственный этаж.
Собственным называется этаж, к которому привязан низ Зоны, но существует возможность смещения по вертикали нижней отметки в обоих направлениях.
Используйте управляющие элементы этой панели для изменения любого из этих значений, а также для определения геометрической формы и сложности элемента Зоны.
Верх зоны: Используйте эти элементы управления для установки либо привязки верха Зоны относительно Собственного этажа (Собственный+1, Собственный+2, и т.д.), либо для создания зоны фиксированной высоты (выберите “Не связан”).
В случае, если расположение и высота этажей в проекте будет изменена, все высоты связанных Зон будут откорректированы автоматически.
•Дополнительно можно указать смещение верха Зоны относительно этажа, к которому он привязан (высота Зоны изменится соответствующим образом). Это значение смещения может быть положительным, отрицательным или нулевым.
Поле ввода значения смещения не доступно, если Зона не имеет верхней привязки.
Высота. Укажите здесь общую высоту Зоны. (Для Зон с верхней привязкой это поле недоступно.)
•Значение высоты Зоны зависит от смещения верха или низа, если таковое присутствует. При изменении значения смещения верха для Зоны с верхней привязкой, или же смещения основания относительно Собственного этажа, эти изменения отразятся на значении высоты Зоны.
Толщина пола. Дополнительно можно указать значение Толщины пола (положительное или отрицательное). При этом основание Зоны будет смещено на эту величину. Кроме того это значение может отображаться в Паспорте Зоны.
•Если Зона имеет верхнюю привязку, отметка основания Зоны будет изменяться в зависимости от значений Толщины пола и смещения относительно Собственного этажа (верхняя отметка Зоны будет оставаться неизменной).
•При определении верха Зоны как не связанного, весь объем Зоны будет перемещаться вверх или вниз в зависимости от значения Толщины пола.
Этаж
Выберите один из следующих возможных вариантов Собственного Этажа:
•Текущий Этаж: Собственным этажом Зоны будет считаться текущий этаж на момент ее размещения.
•Выберите этаж, к которому требуется привязать основание Зоны. Щелкните на Выбрать этаж, чтобы вызвать полный список всех этажей проекта, если они не были отражены в списке.
•Дополнительно можно указать смещение основания Зоны относительно Собственного этажа (При наличии верхней привязки, высота Зоны будет изменяться соответствующим образом.) При этом значение толщины пола будет оставаться неизменным.
Основание Зоны физически привязано к Собственному этажу. В случае, если расположение этажа будет изменено (например, будет переопределена отметка пола), расположение Зоны будет откорректировано автоматически (с соблюдением указанного смещения, если таковое имеется).
При удалении этажа, Зоны, для которых он являлся Собственным, будут удалены, как и все прочие элементы, располагавшиеся на этом этаже.
При изменении отметки Зоны таким образом, что она перемещается на другой этаж, происходит автоматическое переназначение Собственного этажа, наиболее соответствующего новому местоположению элемента. Для указания Собственного этажа, отличного от определяемого в зависимости от отметки Зоны, воспользуйтесь командой Переназначения собственного этажа.
См. Изменение Собственного Этажа Согласно Возвышению.
См. Переназначение Собственного Этажа.
Отметка Основания [относительно Уровня Привязки]: Установите высоту Зоны относительно Уровня привязки (по умолчанию это Проектный нуль). Нажав кнопку с изображением стрелки, можно выбрать один из доступных Уровней Привязки.
Примечание: Уровни Привязки настраиваются при помощи команды меню Параметры > Рабочая Среда Проекта > Уровни Привязки.
Примечание: Отметка основания показывает текущее возвышение основания Зоны. Следовательно, данное значение является только инструментом расчета, а не привязки. При изменении расположения Уровня привязки, расположение Зоны не меняется.

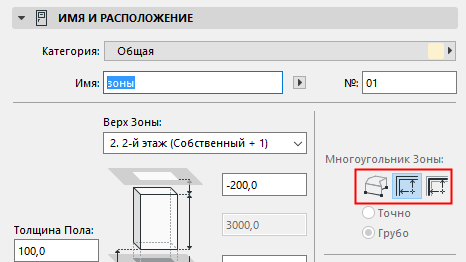

Щелкните на одной из трех пиктограмм для выбора геометрического варианта построения зоны: Вручную, По внутренним поверхностям или По Линии привязки.
Воспользуйтесь Информационным табло для выбора одного из трех вариантов ручного построения многоугольника зоны: Многоугольника, Прямоугольника или Повернутого прямоугольника.
Для получения дополнительной информации, см. Построение зон.

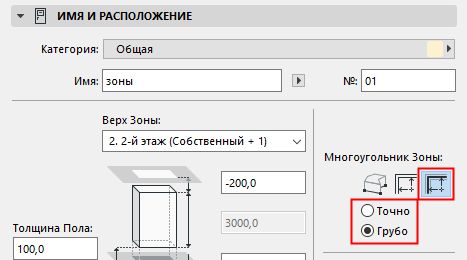

Показ Многоугольника Зоны (Точно/Грубо): Эти переключатели становятся активны только при использовании геометрического варианта построения по линиям привязки.
•Точно: Многоугольник зоны не будет показываться за пределами внутренних поверхностей ограждающих зону стен.
•Грубо: Многоугольник зоны будет отображаться полностью.
В панели План этажа определяется внешний вид штриховки зоны на плане этажа.

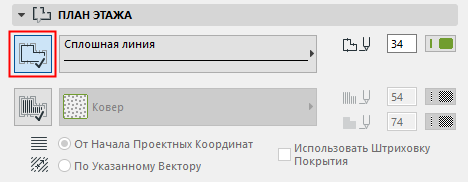

•Нажмите эту кнопку, чтобы штриховка зоны имела контур.
•Выберите тип линии и цвет контура из соответствующих всплывающих меню.
Образец штриховки (поверхности) зоны:

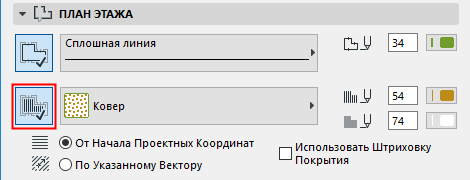

•Нажмите эту кнопку и выберите из всплывающего меню образец штриховки поверхности и фон зоны.
Примечание: В данном случае доступной является только та штриховка, которая определена как штриховка поверхностей в диалоговом окне команды Параметры > Реквизиты элементов > Образцы штриховки.
Для получения дополнительной информации, см. Нанесение штриховки поверхностей.
Маркер Использовать штриховку покрытия: это означает, что штриховка Зоны на Плане этажа будет совпадать со штриховкой верхней поверхности, определенной для 3D-отображения Зоны в панели Модель.
Примечание: Отметка этого маркера также влияет на воспроизведение 3D-модели: если Вы присвоили специальную ориентацию штриховки с помощью кнопок Ориентация штриховки (см. далее), то это отразится на 3D-штриховке.
Ориентация штриховки. Выберите одну из этих двух альтернативных кнопок для указания способа воспроизведения векторной штриховки поверхностей:
•От Начала Проектных Координат: Начало штриховки совпадает с Началом Координат Проекта. Вектор направления штриховки не отображается.
•По Указанному Вектору: При выборе этого варианта штриховка поверхности будет содержать манипулятор при размещении зоны на плане этажа. Перемещая и изменяя направление вектора штриховки, вы можете настраивать ее направление и расположение начала. Для перемещения вектора нажмите в Локальной Панели кнопку Перемещения Подэлемента.
Манипуляторы штриховки показываются только в том случае, когда активирована команда Вид > Параметры вывода на экран > Векторы штриховки.
Для получения дополнительной информации, см. Установка ориентации векторной или символьной штриховки.
Следующие элементы управления служат для настройки показа Паспорта Зоны на Плане Этажа.
В первом поле отображается наименование Паспорта Зоны. Здесь нельзя изменить паспорт зоны, так как он определяется Категорией, выбранной для Зоны в панели Имя и Расположение.
Примечание: Паспорта Зон назначаются Категориям Зон при помощи команды меню Параметры > Реквизиты Элементов > Категории Зон.
Активируйте этот маркер, чтобы использовать одно и то же перо для всех элементов маркера независимо от каких-либо других настроек перьев.

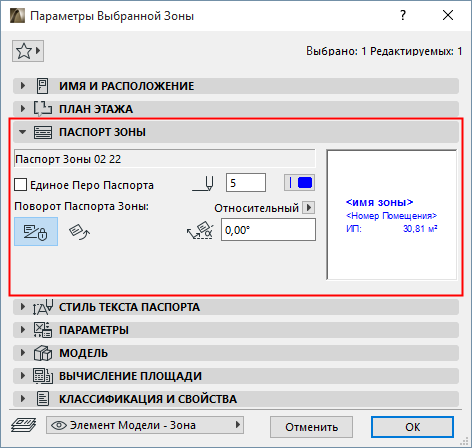

•Задайте угол поворота Паспорта Зоны.
•Две кнопки позволяют выбрать один из двух вариантов:
–Фиксация Угла относительно Экрана
–Фиксация Угла относительно Модели: Паспорт Зоны будет поворачиваться совместно с видом.
См. Настроить Ориентацию.
Для получения дополнительной информации о Паспортах Зон см. Панель зоны Паспорт зоны.

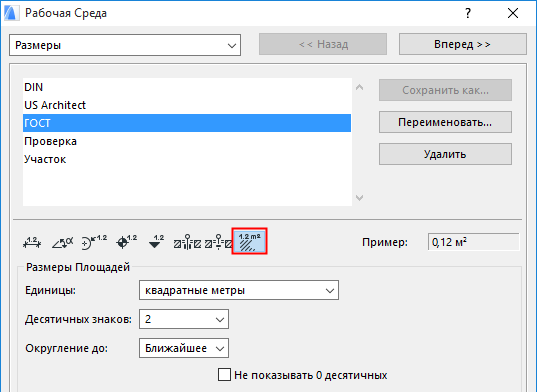

Примечание: Для настройки единиц Площадей Зон в Паспортах Зон воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Размеры.
Примечание: Настройки параметров Паспорта Зоны не будут сохранены, если вы измените Категорию Зоны. Для всех параметров будут применены значения, сохраненные в качестве реквизитов Категории Зоны.
Панель Специальных Параметров Зоны

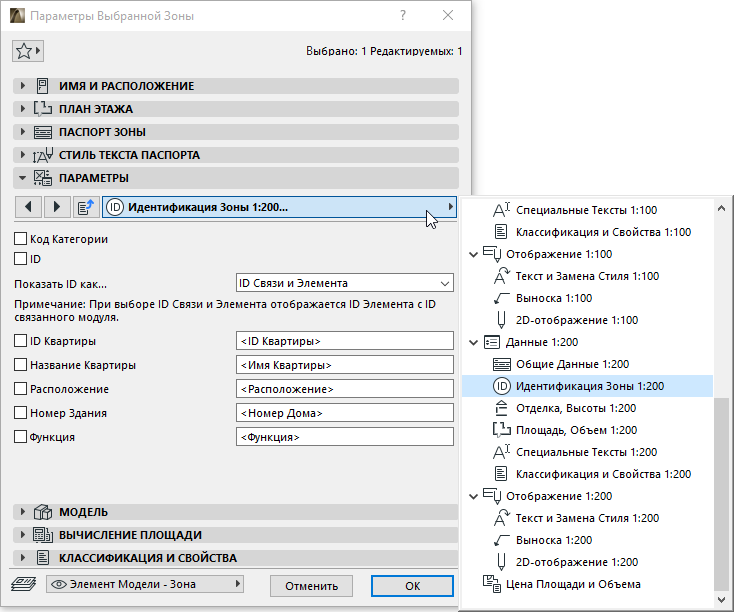

В этой панели можно выполнить дополнительную настройку Паспрта Зоны.
Панель Модель управляет 3D-видом Зон, включая выбор Покрытий и отмену подрезки.
Воспользуйтесь выпадающим меню выбора покрытия для отображения Зоны.
Для получения дополнительной информации, см. Объемное Отображение Зон в 3D.
•Использовать это покрытие для всех поверхностей зоны Выберите этот вариант, чтобы все поверхности 3D-зоны показывались с использованием одного покрытия, выбранного с помощью расположенного выше всплывающего меню.
•Использовать покрытия ограничивающих стен и подрезающих элементов: Выберите этот вариант, чтобы для отдельных поверхностей зоны использовались покрытия соответствующих поверхностей элементов, ограничивающих или подрезающих зону.
Для получения дополнительной информации, см. Подрезка зоны другими элементами.
Панель зоны Вычисление площади

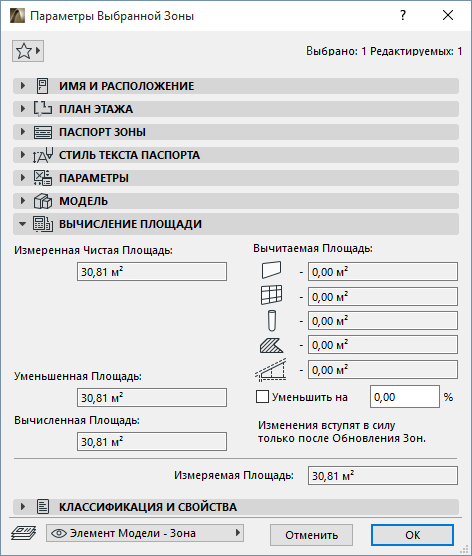

Панель Вычисление площади позволяет проверить измеряемую площадь зоны и откорректировать величины, которые участвуют в вычислениях.
Примечание: Любые изменения настроек вычисления площадей и объемов Зон вступают в силу после применения команды Конструирование > Обновить Зоны.
См. Обновление зон.
Измеренная Чистая Площадь - это Многоугольник Зоны, определяемый по внутренним поверхностям ограничивающих его Стен. (В отличие от Измеряемой Площади, в которую может включаться площадь ограничивающих ее Стен до линий их привязки.)
Измеренная Чистая Площадь уменьшается за счет вычитания площадей располагающихся в ее пределах Стен, Колонн и/или Навесных Стен, ЕСЛИ в диалогах их Параметров выбран вариант „Граница Зоны”.
Уменьшенная Площадь получается в результате вычитания площадей определенных элементов из Измеренной Чистой Площади с учетом настроек команды меню Параметры > Рабочая Среда Проекта > Зоны:
•Вычитание площадей Стен, Колонн и/или Навесных Стен, находящихся внутри многоугольника зоны, ЕСЛИ в диалоге их Параметров выбран вариант „Уменьшает только Площадь Зоны”.
–При вычитании площадей этих Стен, Навесных Стен и Колонн учитываются правила расчета Зон.
•Вычитание Площадей Штриховок, если для них активировано „Вычитание из Зон”.
•Вычитание Площадей с низким потолком, настроенное в правилах расчета Зон.
Вычисленная Площадь
Активируйте маркер Уменьшить на: , если вам требуется дополнительно вычесть из Уменьшенной Площади определенное количество процентов, задаваемое в соседнем поле. Результат будет являться Вычисленной Площадью.
В этих недоступных для редактирования полях отображаются площади элементов, вычитаемых из площади зоны.
•Стены, Навесные Стены и Колонны
Отображаемые здесь площади вычитаются в соответствии с настройками команды меню Параметры > Рабочая Среда Проекта > Зоны.
•Штриховки
Здесь отображается площадь вычитаемых из Зон Штриховок (в диалоге Параметров которых активирован маркер Вычесть из Зон).
•Низкие потолки
Если Зона подрезана Крышей или Обочкой, то здесь отображается площадь, вычисленная в результате настроек диалога Параметры > Рабочая Среда Проекта > Зоны.
